海康威视常见抓拍机和道闸的接线教程

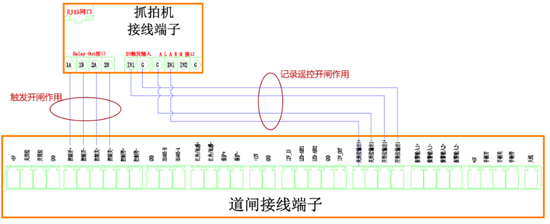

设备及端子接线示意图
注：记录遥控开闸作用的四芯线是否需要接，依据现场需求来定，验证方法需结合系统功能整体配置后测试。
海康威视常见抓拍机和道闸的接线教程

触发开闸（必接）：
抓拍机的1A和1B，接道闸的开和公共，抓拍机的2A和2B接道闸的关和公共：

抓拍机的Relay Out接口：
1A接道闸的“控制开+”或“开”或”“起杆”或”open”
1B接道闸的“控制开-”或“公共”或“GND/地”或”GND”
2A接道闸的“控制关+”或“关”或“落杆”或”close”
2B接道闸的“控制关-”或“公共”或“GND/地”或”GND”
注：1A、1B必须接，2A、2B非必接线，当需通过web访问抓拍机或PMS上点“关闸”实现手动关闸的时候，才需要接2A、2B

道闸的接口：
按型号划分一般只有四种：
类型一（常见于守蔚系列、TMG5XX、TMG14XX系列）：“控制开+、控制开-、控制关+、控制关-“
类型二（常见于其他型号）：“开、公共、关、公共“
类型三（常见于其他型号）：“起杆、GND或地、落杆、GND或地“
类型四（常见于早期的道闸）：“open、GND、close、GND“

抓拍机常见接口：

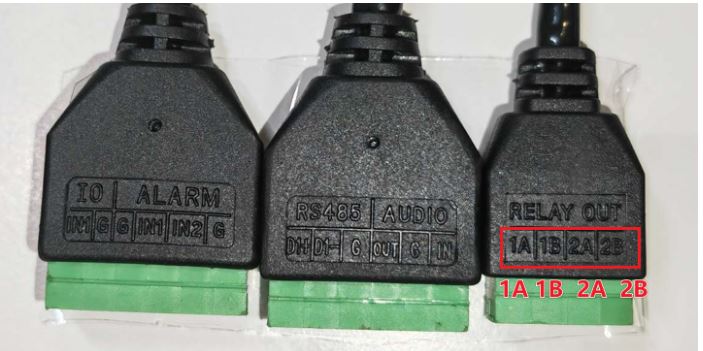

1、补光抓拍一体机系列（DS-TCG205/405系列）
海康威视常见抓拍机和道闸的接线教程
1路IO触发输入IN1与G接入车检器或触发雷达，用于触发抓拍机抓拍识
2路报警输入ALARM的IN1与G、IN2与G可接入道闸支持遥控开闸报警或开关到位逻辑:
2路继电器输出1A1B、2A2B，用于接入道闸开、关。

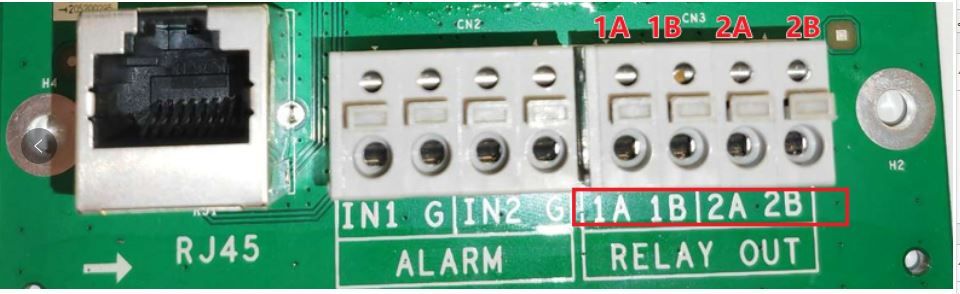

2、守蔚一体机系列（DS-TMC40X系列）
海康威视常见抓拍机和道闸的接线教程
IO触发接ALARM口的IN1、G，雷达混行时触发雷达接ALARM门的IN1、G和逻辑雷达接IN2、G
2路继电器输出1A1B、2A2B对应接道闸的开、关，内部线路已和抓拍机连接，不许额外接线
现场如果需要接收遥控器开闻信号，需要将道闻开关到位输出线接到相机的ALARM门，每人IN口可选配置:lO触发、开到位、关到位、遥控器开闸:所有出货的守蔚控制盒都支持输出遥控器开闻信号，开到位输出端子默认输出遥控器开闻信号.
注: 雷达混行模式下不支持遥控器信号

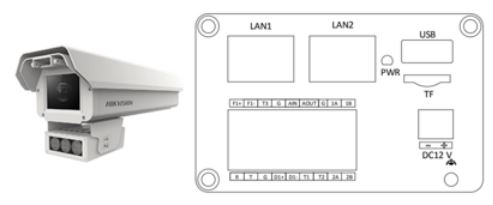

3、抓拍单元系列（EVU-2535-E系列）
海康威视常见抓拍机和道闸的接线教程
3路触发/报警输入: Tn与G构成1对触发输入接口，其中T1与G一般接车检器或触发雷达，用于触发抓拍机抓拍识别，另外两路可接入道闻支持遥控开闻报警或开关到付罗辑:
1路E+E-输出接口，可作为补光灯同步输出控制:
2路继电器输出1A1B，2A2B，用于接入道闸开，关.
