1、排查流程

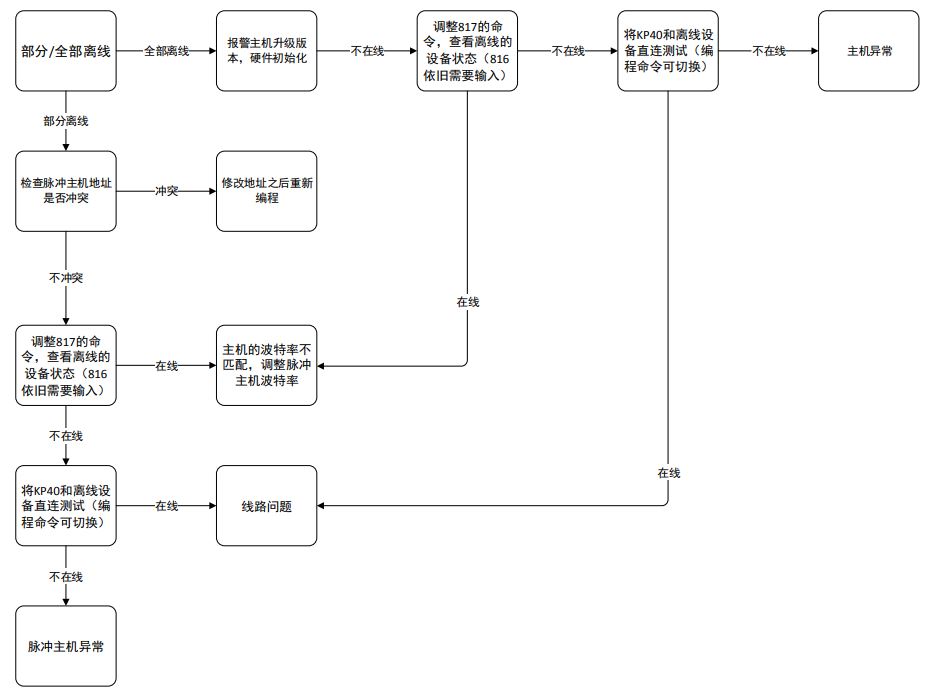

1) 现场构架梳理
2) 报警主机排查（增加主机直连测试、设备地址不能重复）
3) 编程排查
4) 线路问题排查

2、操作步骤

1) 报警主机
升级路径：/产品资料/01.股份公司/10.报警门禁对讲产品/00-基线程序（升级程序+客户端+SDK+用户手册）/01-报警/09-电子围栏脉冲主机（DS-PF 系列）/KP40/1.程序/硬件初始化操作：
a. 将网络报警主机断电，并打开盖子；用短路帽或者连接线将网络报警主机上的复位
开关短接。
b. 给网络报警主机上电，2 秒后请断电；移除复位开关上的短路帽或者连接线。
c. 给网络报警主机盖好盖子；重新给网络报警主机上电。
2) 地址设置

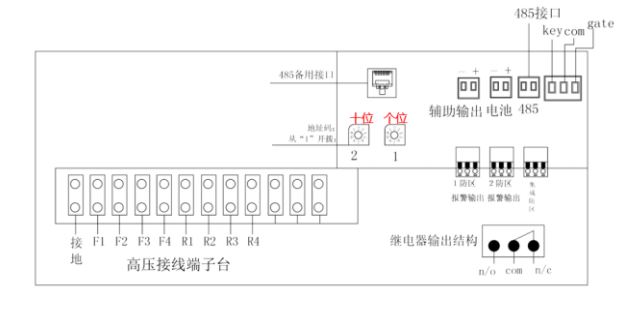

RS485 通讯以地址区分设备，设备地址不能冲突，冲突会导致设备离线等问题。脉
冲主机通过拨码的方式设置地址，从 1 开始设置，设置地址之后重启生效。

3) 编程排查
KP40 编程如下：
在 KP40 主机键盘上进行编程操作
a. 进入编程模式：012345*0#

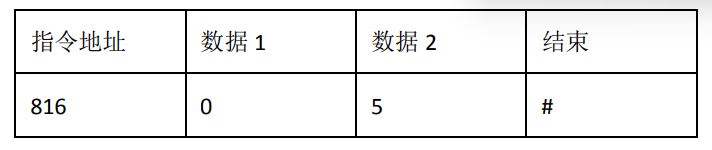

b. 设备数设置：816XX#（默认值 81605#）

注：XX 指脉冲主机实际数量，单防区主机范围 1~40；双防区主机 1~20。如 5 个脉冲主机输入 81605#，需重新注册脉冲主机时，可使用此指令。

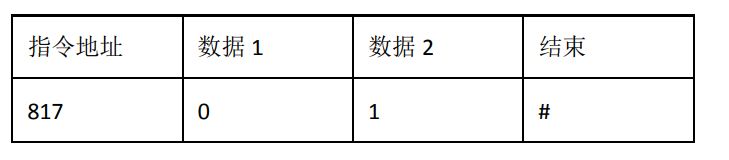

c. 波特率参数设置：817XX#（默认值 81701#），排查问题时调整此参数


注：设置波特率参数，默认是 01 即波特率 19200；00 即波特率 9600。
d. *#退出编程，
波特率设置及说明如下：
协议切换流程
海康电子围栏主机蓝板子(颜色)分两种版本(旧版本不支持单双防区混接功能)新版本支持单双防混接，新版本协议切换步骤如下:
按住主机下键，按住五秒不放，直到听见主机滴的响一声则切换波特率到9600，然后主机断电重启，即为协议切换成功
按住主机上键，按住五秒不放，直到听见主机滴的响一声则切换波特率到19200，然后主机断电重启，即为协议切换成功

注意事项:
（1）119200波特率是新版本程序支持单双防主机混接，9600波特率为老版本程序，不支持单双防区主机混接。
（2）切换协议之后必须断电重启后才能生效。
（3）现场如发现蓝板子主机可以采取以上方法去测试主机程序的版本，如不能切换就是老程序，如需要支持单双防区混接。需更将主机升级程序方能实现单双防区主机在同一个项目中混接。升级程序，需要用J-LINK烧写工具将程序重新写入主机中。
（4）红板子(颜色)已经全部支持单双防区混接功能，出厂默认波特率为19200。

4) 直连测试
将脉冲主机的 485 和 KP40 主机的 D+ D-直接进行相连。直连测试时，需要对编程命令进行来回切换，记录通讯异常时的编程命令，最终选择一个波特率作为全部设备使用的波特率。
5) 线路问题排查
a. 普通 485 线路

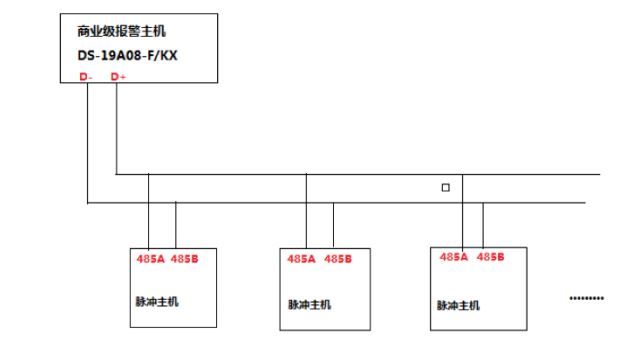

485 总线长度之和不得超过 800 米，正确的接线方式如下:

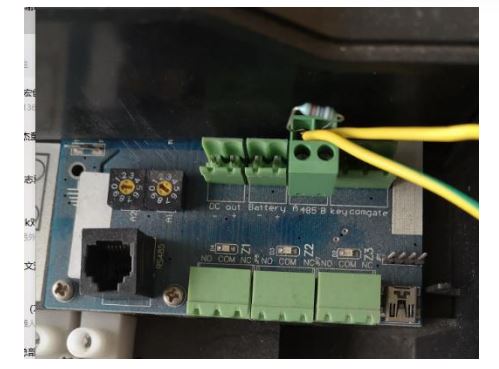

当 485 总线距离比较长时，在通讯线末端设备 485AB 之间加 120 欧姆的终端电阻用
于抑制干扰，如下图：

如果增加电阻无效（强电干扰严重），单独重新拉一组线进行测试，如果单独拉线
正常可以判断现场线路异常，需要整改。
b. 光端机线路（以 DS-PF-485R 为例）

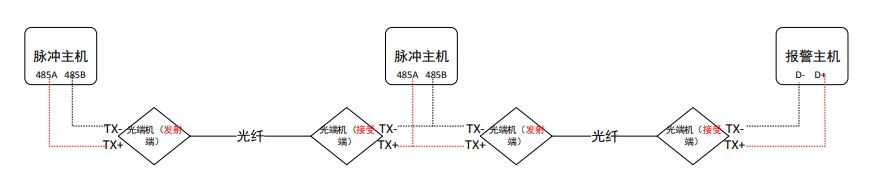

正确的光端机（光端机需区别发送端和接收端）布线示意图如下

光路测试，现场需用专门的仪器测试光纤是都通畅无损，光学允许最大链损：10 dB；

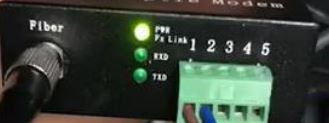

中继器的指示灯说明
Power: 供电正常
RXD：数据信号接受灯，该灯闪亮表示已经收到数据信号
TXD：数据信号发射灯，该灯闪亮表示数据信号已经发出
