[NAS高阶教程]篇一：外网访问太难？没关系，一文教你DMZ、DDNS、端口映射

前言

大家好，我是carlyang1986，干货佬又来了。我正经的工作是一个设计院的设计人员，大学时期学的通信工程专业，那时候接触到linux也喜欢上了代码。虽然后来没有从事这方面的工作，不过对数码产品的热爱一直没退却，平时工作和出差的时候许多工作的文件需要处理，当我的同事还在那U盘或者移动硬盘到处跑，坏了盘来问我帮助恢复数据的时候，我已经在用NAS异地提取数据了，2014年开始NAS让我的生活和工作方式的有了很大改变。

提起威联通，估计很多人都不了解。如果不是这次618在淘宝直播间入坑了TS-212P3，我也不清楚这个威联通和群晖到底有啥区别。有了使用黑群晖的经历，威联通的上手并不算难，但需要时间适应。一段时间用下来，逐渐发现威联通很适合我，也有许多相比群晖更加便利的功能，就把它推荐给我的朋友。经过一番考察结合自己的需求，赶着七夕入了这个TS-451D。出掉了自己的黑群和软路由，打算用这台NAS做自己客厅AIO的新主机。

我买的还是七夕活动，写文的时又改成开学季，最近好像是99节。不知道这个店的广告商是咋想的，如果说七夕还能勉强说陪女朋友或者媳妇看看小姐姐补习文化知识，我贴链接的时候又冒出来开学季算怎么回事？万一我这点家底儿被孩子不小心看见了怎么办？抛开脑残促销话术，这款机器的性能上倒是没有太大的问题，虽然处理器稍弱，但是依然有4盘位，价格也比TS-453Dmini便宜点，而且我个人更喜欢像群晖这样的外观。所以TS-451D这样的一款中端机器，有4盘位，双核赛扬，双千兆网口，3个USB3.0接口，已经足够我使用了。

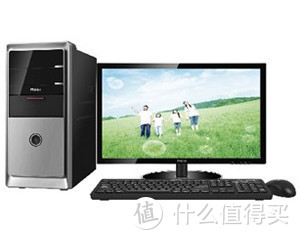

2013年，我给老妈卖了一台海尔极光D1-C126的品牌机，当时还奇怪这玩意怎么还能领节能不贴。买回来才发现里面是凌动核心的D2550的工控主板，2G DDR3代笔记本内存，长城150W电源。这种性能装WINDOWS和桌面板的ubuntu都很吃力，内置的SGX显卡驱动更是奇葩到无以复加，只能上win7 32位，无法满足家中老母看韩剧的需要，没多久就闲置了。

低碳为卖点的主机

这台品牌机除了低功耗和耐用之外似乎找不到啥优点了，我从2014年有了孩子之后就用这台主机开始折腾NAS。最早是OMV，后面是黑群，U-NAS，后面甚至把librelec和ubuntu也变成了NAS。为了便于装硬盘，我把机箱换成了联想的品牌机箱。后面家里亲戚淘汰了一台伴清华同方一体机，我一番改造后把它做成了软路由。这两台主机一直勤勤恳恳的干活，没给我掉过链子。

THTF一体机

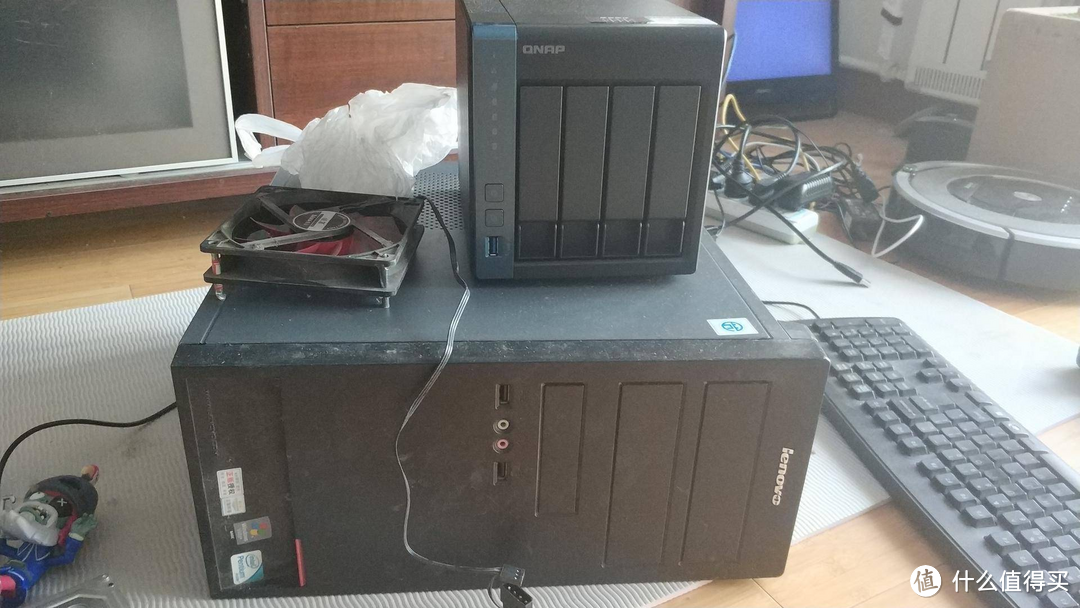

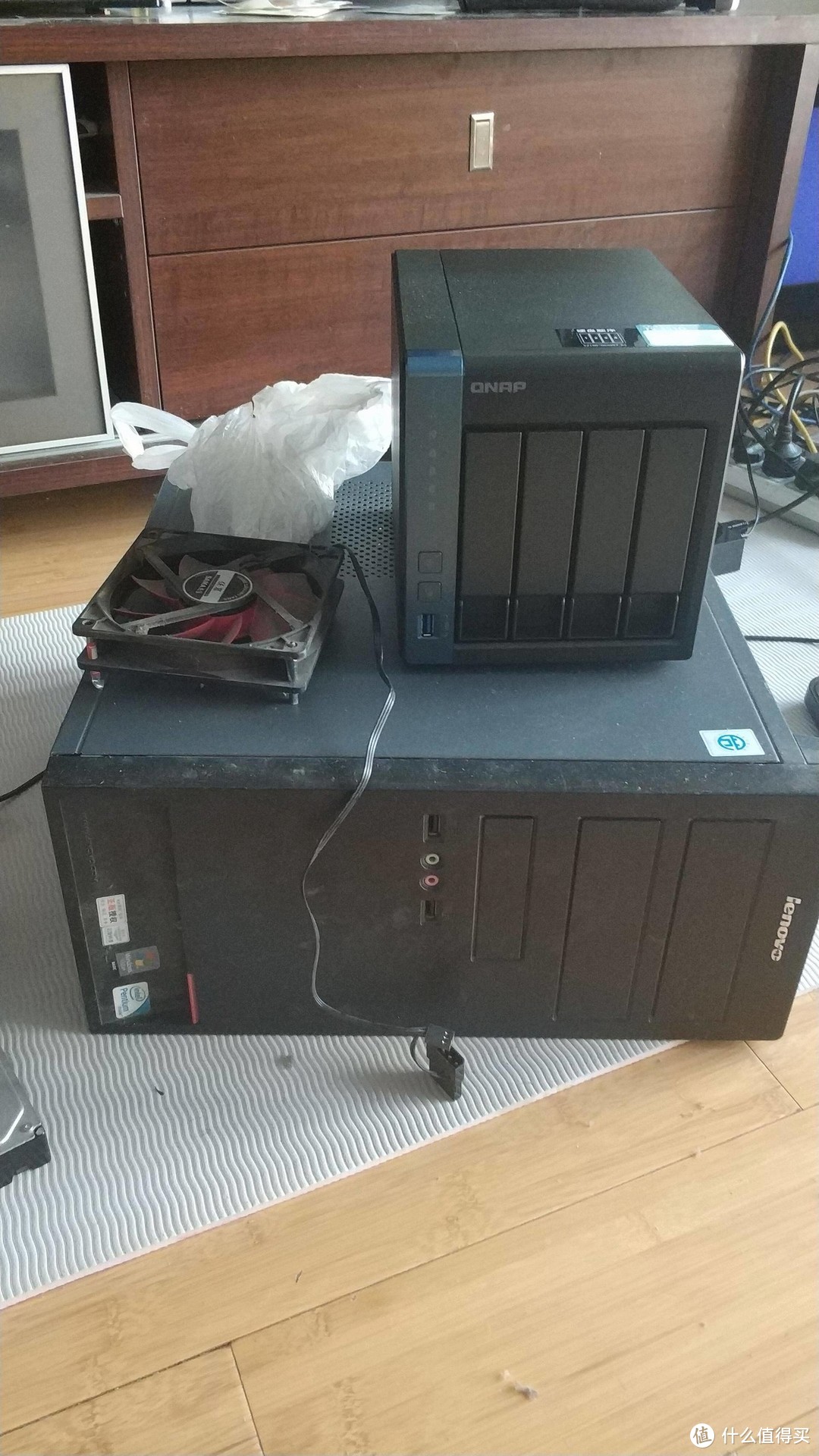

今年开春，我给这两台主机打扫灰尘发现海尔这台的CPU风扇停转了，也不知道停了多久，这台主机就算经历了最热的供暖季也没趴窝，D2550平台TDP10W，诚不欺我。这台TS-451D的尺寸真的很小，下面是我做黑群的联想品牌机，右后方是清华同方一体机，做软路由。同样都是4块硬盘的NAS，颜值的差距一下就看出来了。

黑群，威联通，软路由

父母家这边，卖掉黑群和软路由之后。这台TS-451D就成为了客厅的AIO主机实现NAS+客厅影音播放器+旁路由的重任，经过一段时间的摸索总体表现令人满意。后续我会把折腾的经验通过专题的形式写出来，作为系列的头篇，首先是开箱晒物，然后说一下QNAP ID, DDNS登陆的方法，以及路由器中DMZ的设置方式。如果各位看官觉得有用，麻烦给个收藏，评论，点赞。如果觉得麻烦或者不想给，也请麻烦起立1分钟，评论里写上“我起立过了”，在这里谢谢大家！

开箱环节：

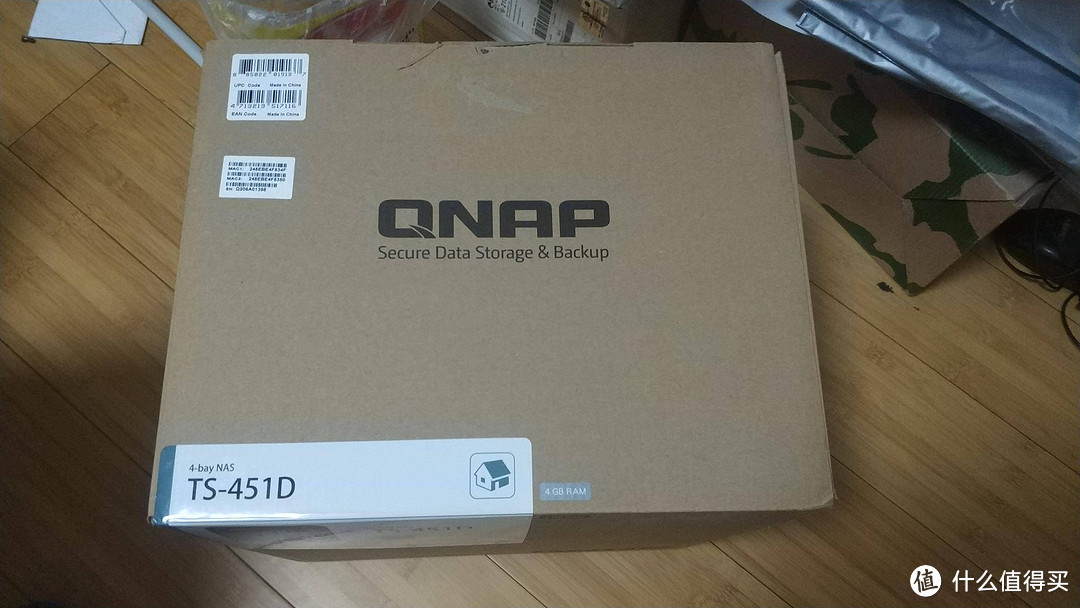

TS-451D的大箱子，比起TS-453Dmini简约了不少。

TS-451D属于中低端机型，处理器赛扬双核，而且内存才4G，运行虚拟机勉强够用，性能相当一般。

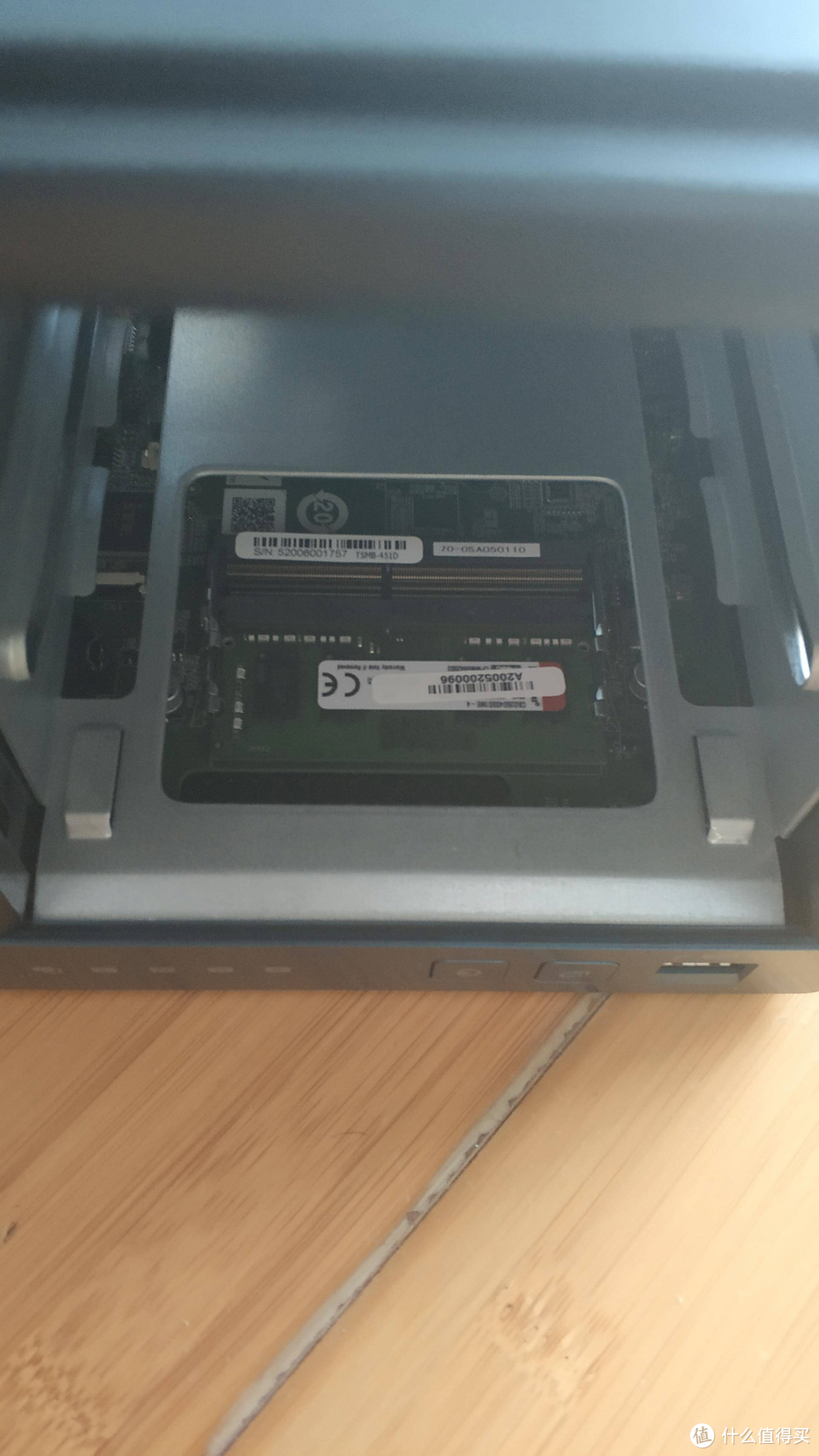

kingston DDR4笔记本条

原机附带DDR4L 4G的笔记本内存，品牌金士顿，机器内置了2个内存插槽。已经入了一根DDR4，下一讲不上内存扩容作业。

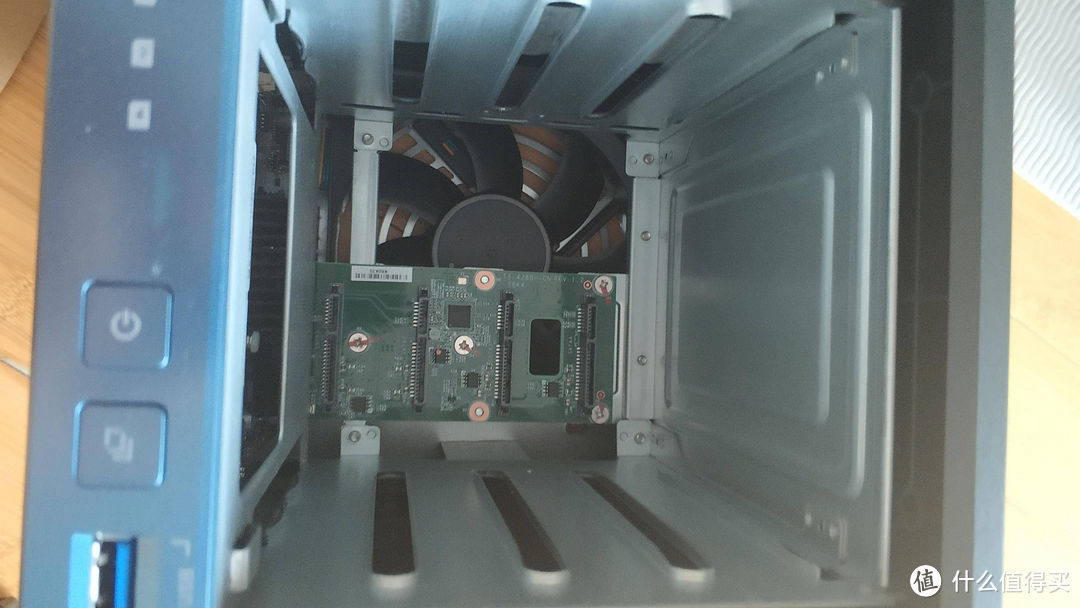

背面风扇和硬盘接口

硬盘笼后方的SATA接口和供电接口，再后面是风扇。目前这个秋老虎的天气，风扇常年在900转以下，非常静音。

这张照片可以看出TS451D还是非常小的

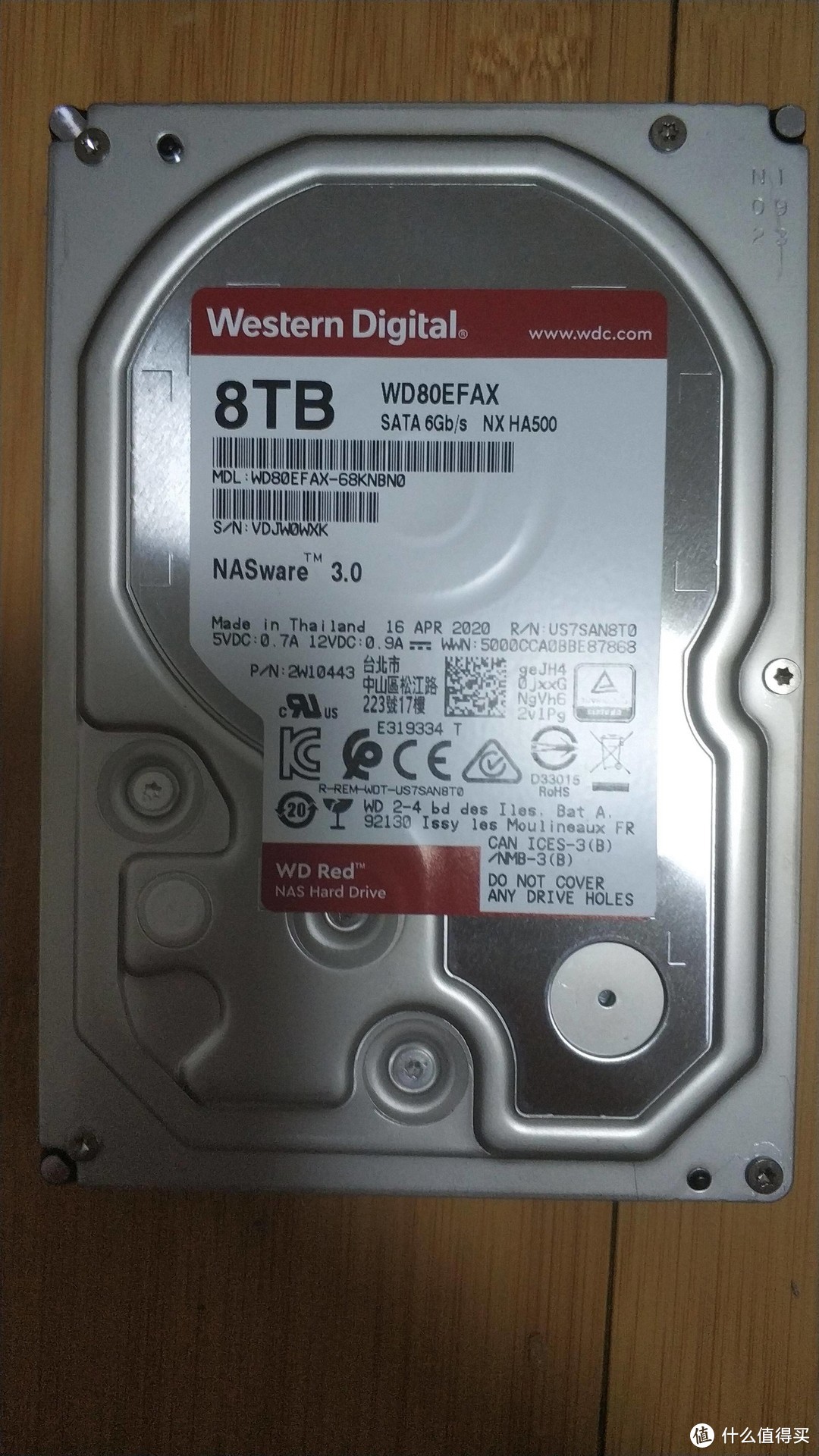

WD 8T的红盘，5400转，3年保修。感谢大妈上各位朋友的热心科普，CMR的，不是叠瓦，不是叠瓦，不是叠瓦，可以放心购买。

WD 8T出境，这次套硬盘盒子倒数据用。

当然这个盘另有任务，不会出现在我这台NAS中，这次他露脸是要从原来这台黑群里把数据导出来。

从网上科普的功课结合我自己的观察，这个盘应该是收购了日立之后使用了日立的技术，因为后面的电路板和正面真的太像了。毕竟日立硬盘过往的口碑还是不错的，可靠性在业内数一数二的，比我那个一年三坏的希捷强多了。

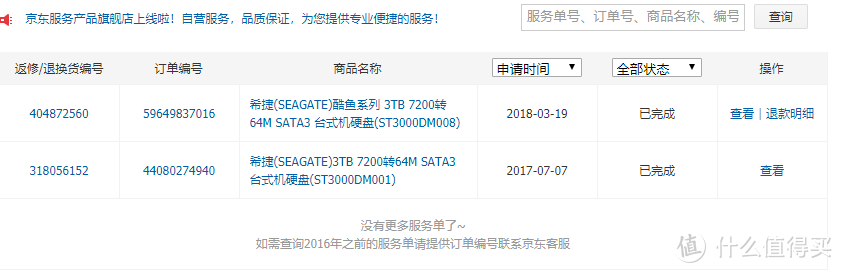

不到一年时间三块盘都有坏道，服了。

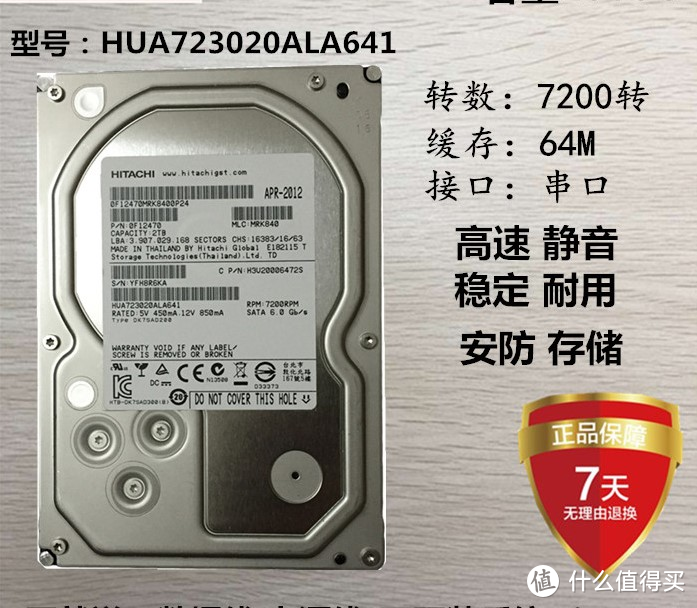

这2017年，我在某东上换了3次希捷以后，京东客服跟我商量把钱退给我，建议我去买东芝或者西数。鉴于对京东商城的美好印象，我决定个再去淘宝平台上买两块HGST的库存盘。

和WD 8T几乎一毛一样

目前买的第一块盘运行时间超过2k小时时候黑群开机BIOS报错，查看SMART信息有05问题，说明有坏道了，联系卖家爽快换货，店铺三年质保还是可以的，发回负担路费。换货的时候我又下单了2块，目前稳定运行。这个盘除了读写声音吵，其他还算满意。

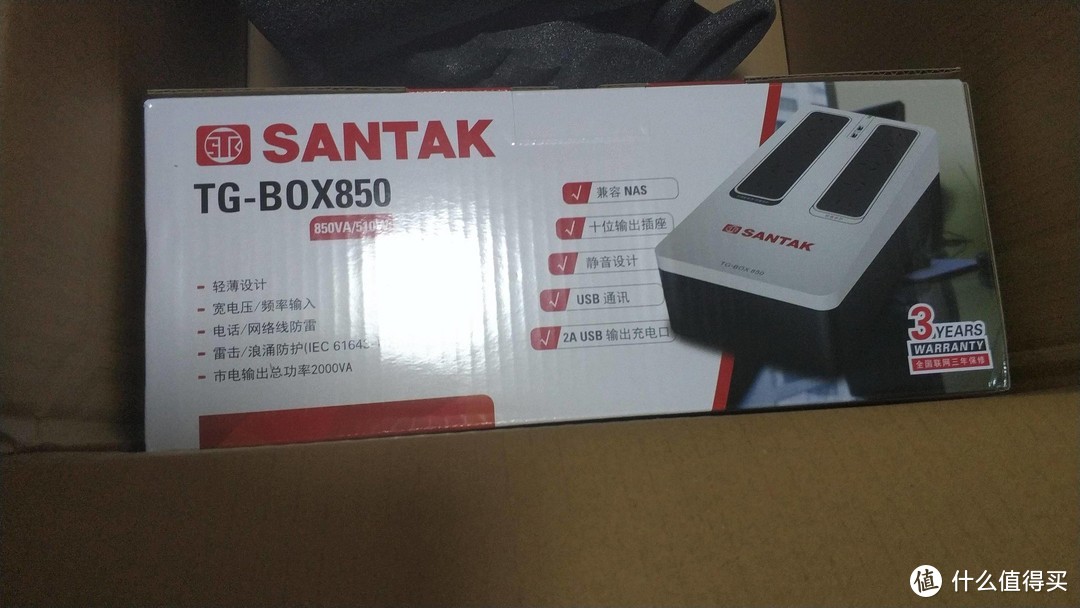

山特UPS，铁憨憨，巨沉。

山特的UPS，平时看不出有啥用，真遇到突然断电就有大用了。周日物业给我家换空开的时候把总闸给拉了，还好有这个玩意，NAS收到UPS的断电提醒后1分钟后就自动关机了。

UPS和NAS合照

这款TG-BOX系列的UPS带USB通信，插上NAS的USB口就可以识别了。我给NAS设置成检测到断电1分钟后关机，从UPS后备时间上看完全没问题。这样就不担心意外断电毁硬盘了。UPS电源的左边是竖排是UPS不断电供电的，右边是防雷不带UPS的。后面还有2个USB口，可以给手机充电，有时候想想带这么大一个充电宝出门，一定很吸引眼球。

从外网访问NAS，设置myQNAPCloud,DDNS,DMZ,主机端口映射等：

1. myQNAPcloudlink 内网穿透，正版福利。

威联通可以通过myQNAPcloudlink便利的连接到私有服务，首次安装过程中就要求用户注册了，按照提示注册即可。这套id使用起来非常方便，

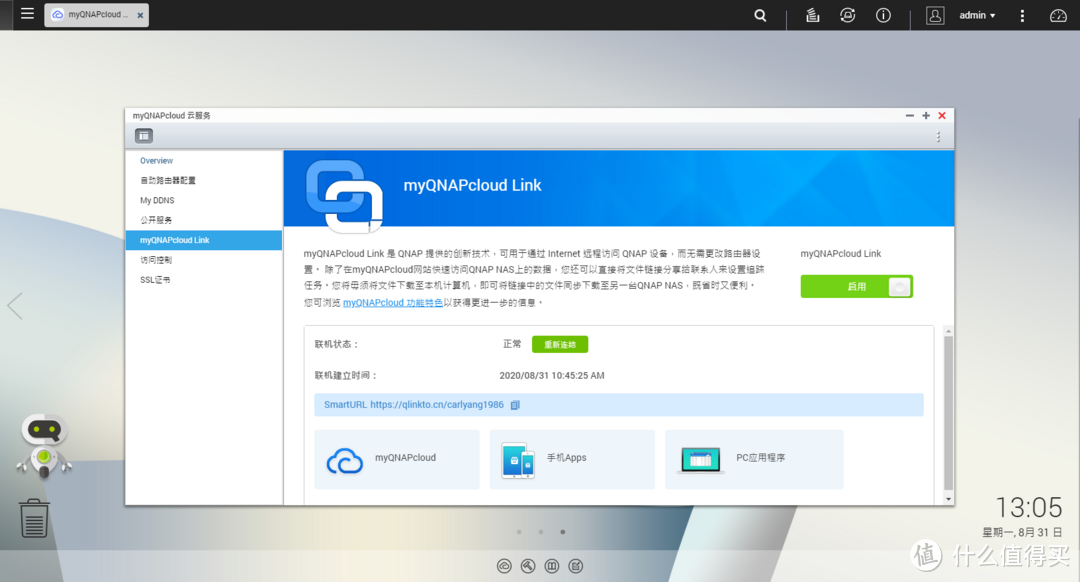

QNAP中打开myQNAPcloud Link

就算使用手机登录网页端也可以方便的使用上传和下载，不一定非要装客户端，网页端非常实用，比群辉强大。

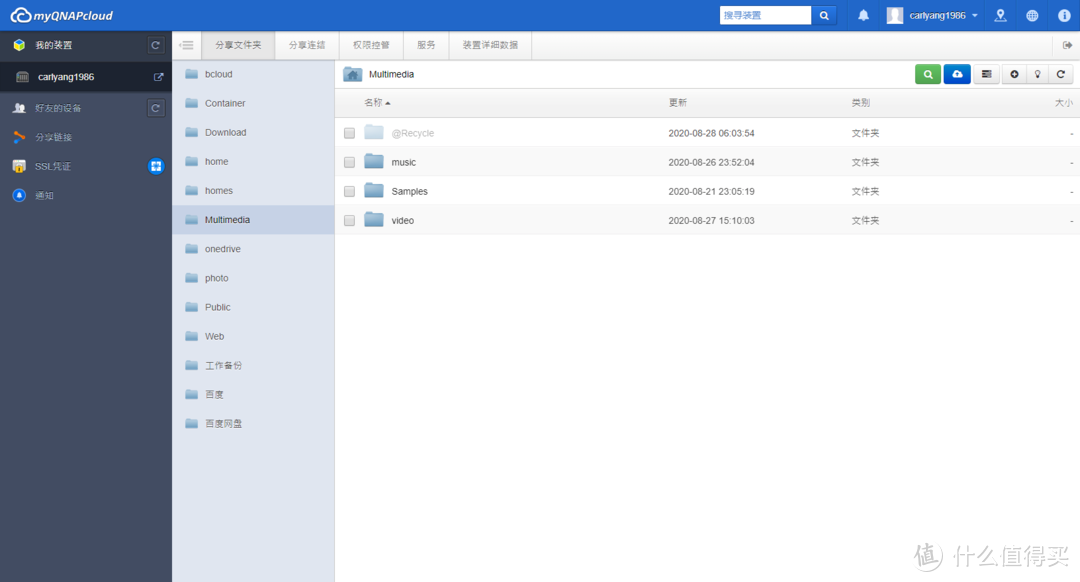

浏览器直接操作文件，非常方便。

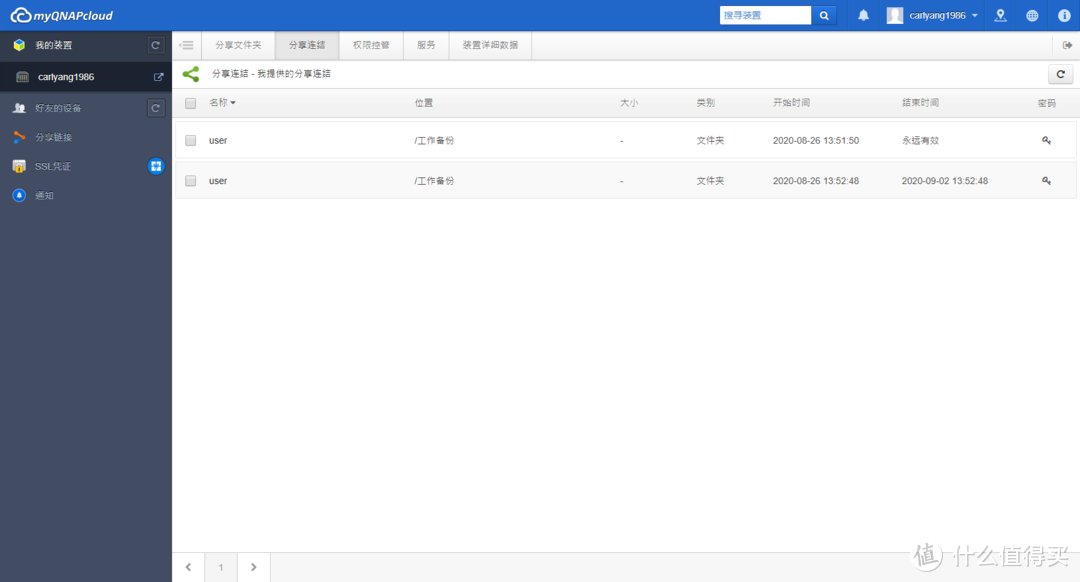

可以管理分享链接

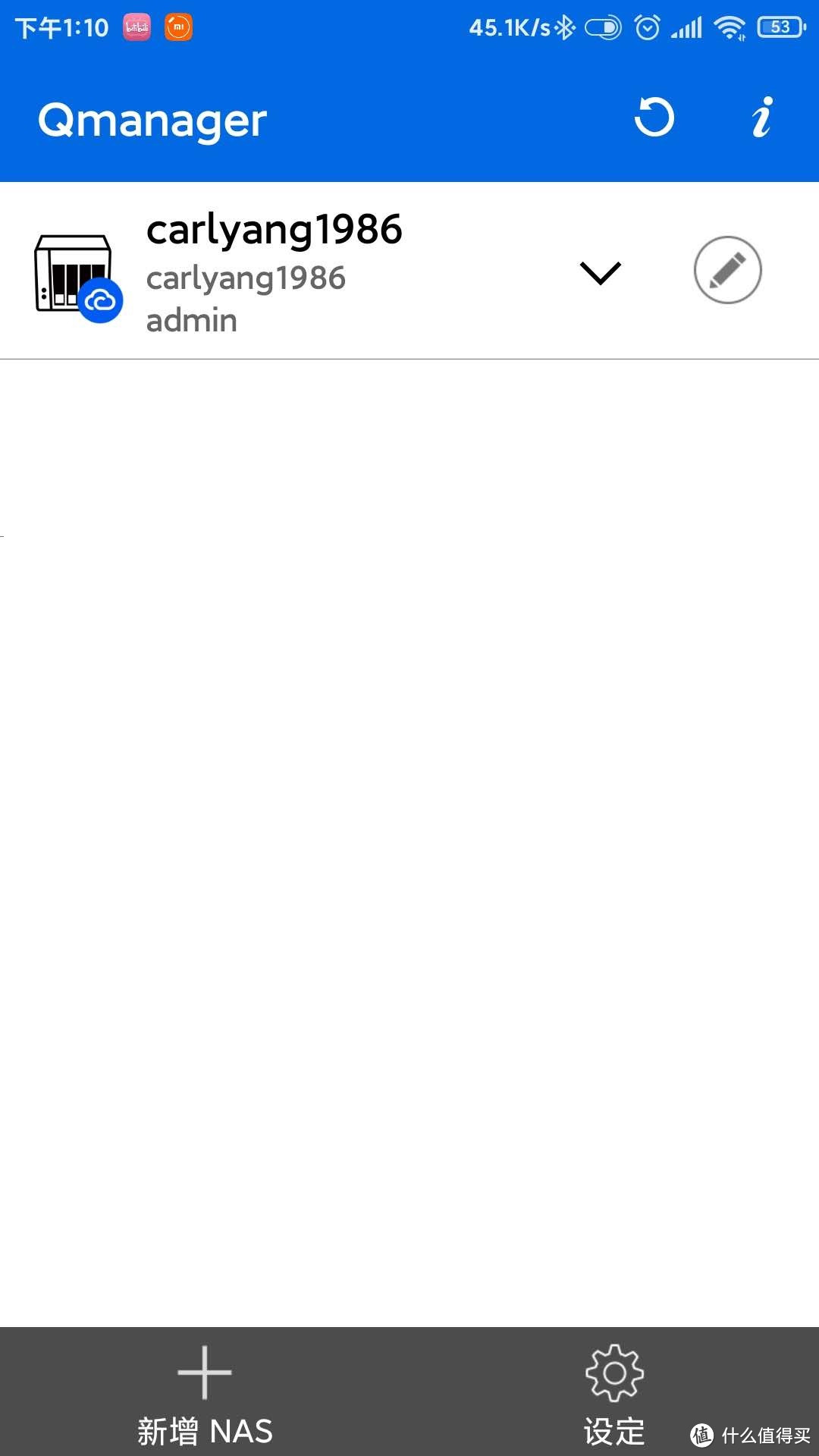

手机客户端上输入qnap注册时候的账号密码就会自动寻找最优的连接登陆，相比过去我用黑群时候内网还要切换到路由器下的ip地址不知道方便多少。

2.路由器拨号模式下设置DDNS和端口映射的方法：

但如果你在NAS上跑虚拟机或者docker，其他的系统或者应用并没有和QNAP主机的IP保持一致，这时候威联通提供的穿透访问就没有作用了，还需要在路由器上设置端口转发。以我家刷了梅林固件的路由器为例：

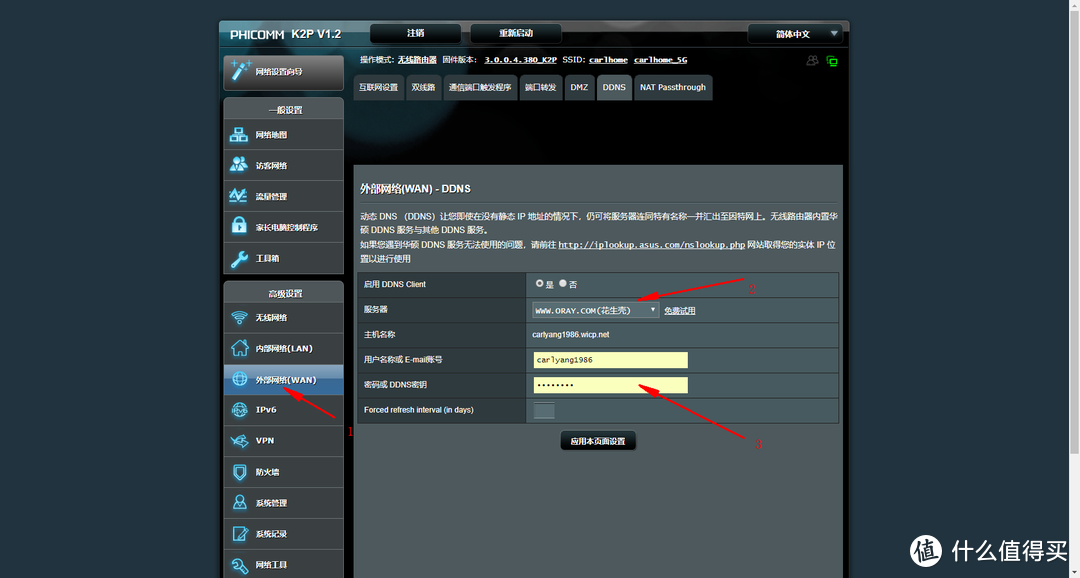

路由器DDNS设置

路由器中WAN口，DDNS选项卡中设置你所使用的DDNS，比如我用的是花生壳的免费版。输入好用户名密码之后你的WAN口IP就注册上了。这里一定要先检查一下自己路由器的IP是不是外网IP。除了一些比较各色的地方运营商，电信和联通一般都是可以获取到公网IP的。

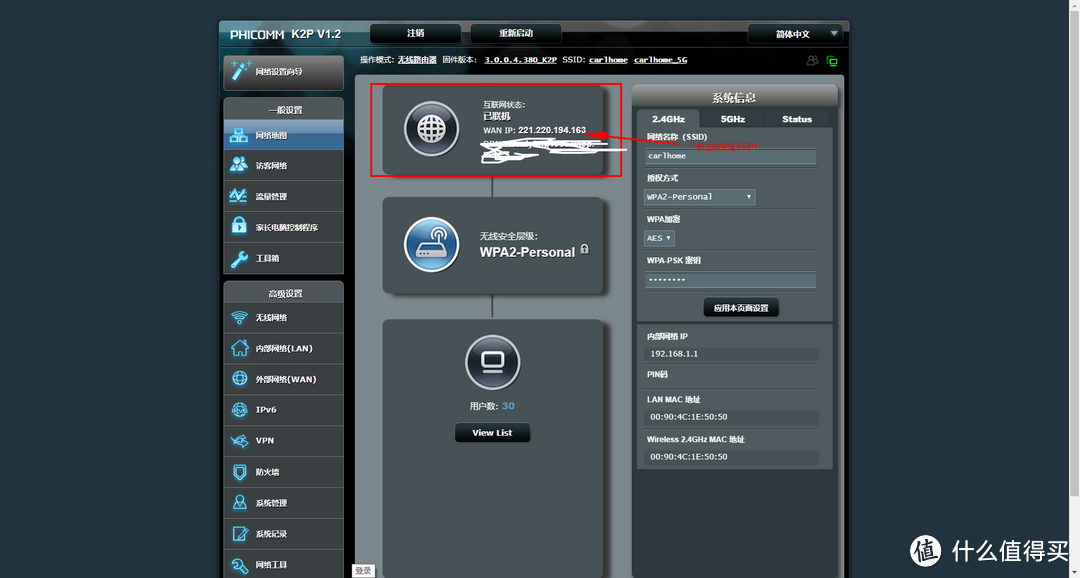

WAN口查看IP地址，和百度中搜索的IP对比下，一样就是可以获取到公网IP。

然后是设置将自己的NAS主机的IP地址设置成DMZ主机，DMZ的意思是将路由器下面的某个IP地址的全部端口都暴露到公网上，这样就免去了设置许多端口映射的麻烦。比如不管黑群还是威联通的默认端口都是5000，只要设置上DMZ, 这种5000,6699,9091之类的端口都直接映射到WAN口IP上，只要输入DDNS的域名:端口号就能访问了。省去了设置一大堆端口映射的麻烦，但是像80端口，8080这类被运营商屏蔽的端口还是需要在转发中单独设置一下，比如WAN口的端口设置成8088内网设置成80，这样就可以访问到内网的服务了。

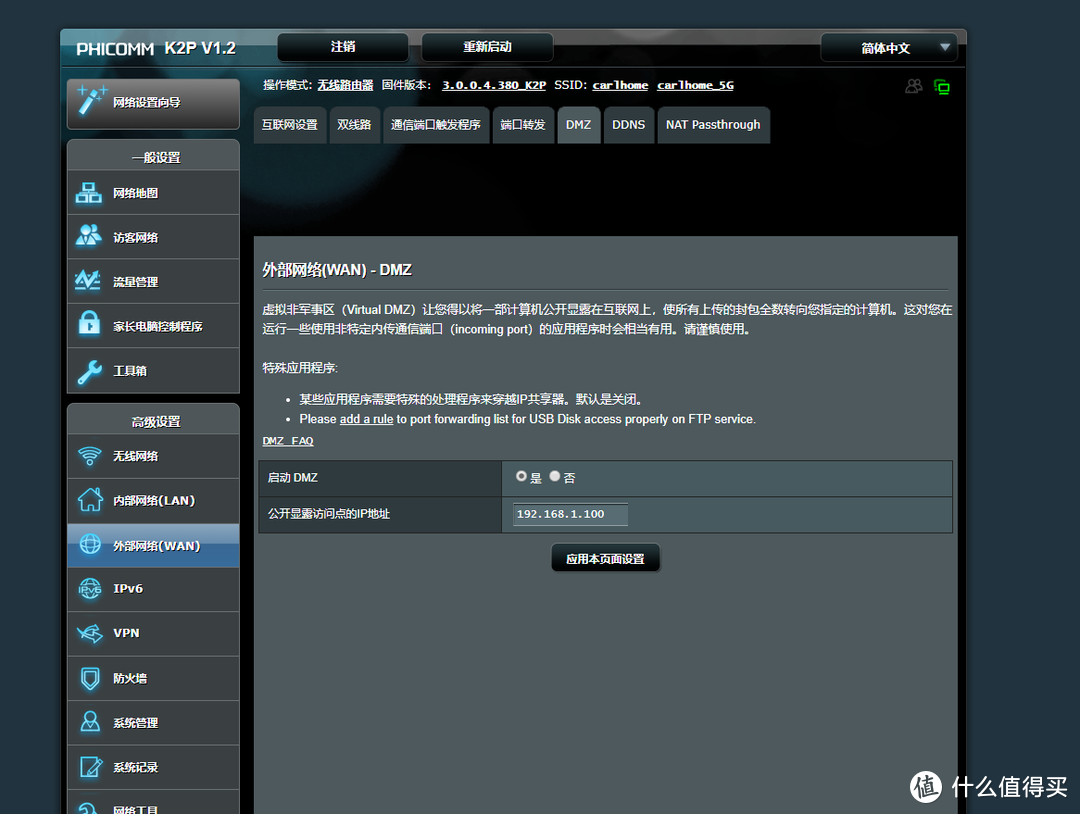

路由器中设置DMZ主机

讲完DMZ的作用，这里以我这台刷梅林固件的K2P路由将一下DMZ的设置方法。例如我的NAS的IP地址是192.168.1.100这里就设置成192.168.1.100，但是如果你手里有两台NAS，都在同一个路由器下，那就得考虑主次了，正常情况下能够被DMZ的主机只有一个，其他主机的映射就只能能靠设置端口转发来实现了。

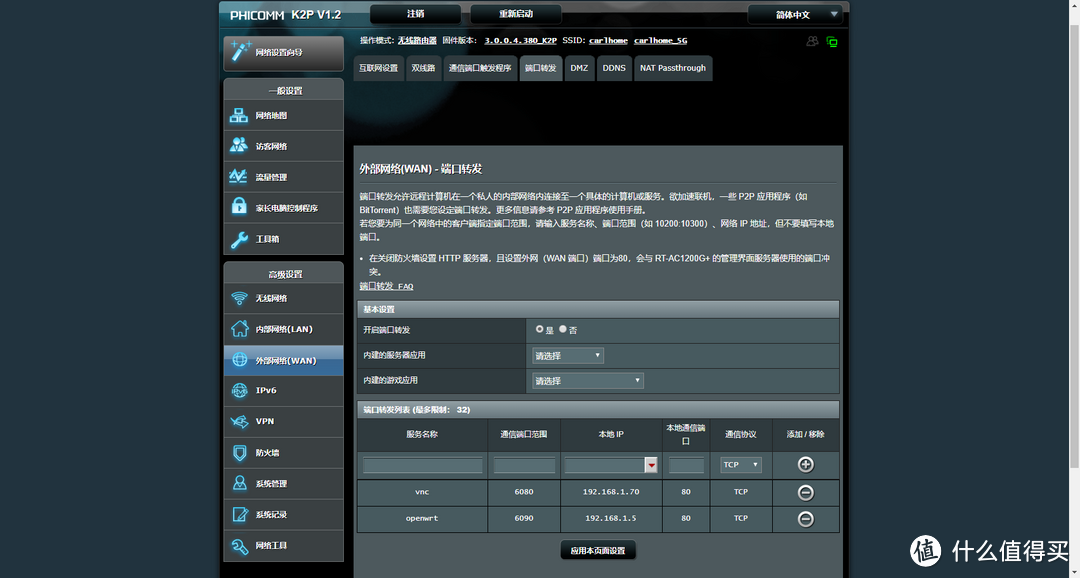

路由器中设置端口转发

在QNAP上跑的docker里的ubuntu和openwrt软路由，他们的IP不是192.168.1.100，这里通过端口转发来搞定。

视频中是TPLINK路由器中DMZ主机的设置方法，其他的路由器可以参考。

3.光猫拨号路由模式下DDNS的设置方法

最早我也有误解，认为这里NAS获取到的IP地址是本机的IP地址，实际上这里获取的地址和百度上查IP获取的地址是一样的。也就是公网的IP地址，不管是花生壳还是3322，都是把这个查询到的地址发给服务器，当你访问自己域名的时候，服务器就会把记录下来的IP地址告诉访问的主机，所以就算是在NAS端设置花生壳和3322也是没有问题的，如果你的光猫或者路由器不支持DDNS也不要灰心，只要能够支持端口转发和DMZ主机就可以了。

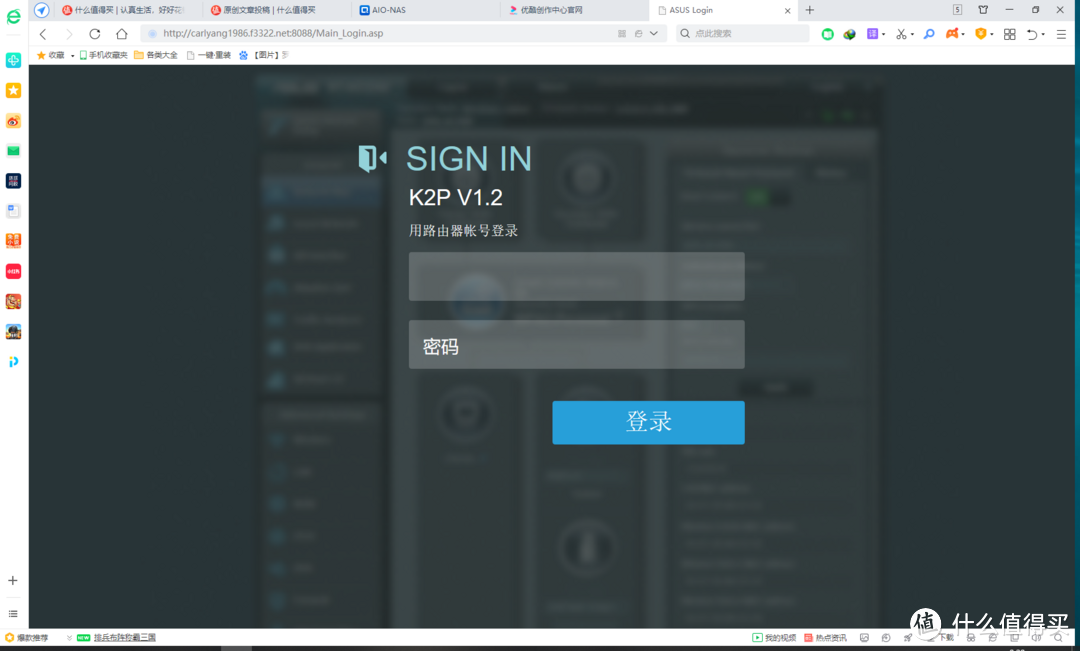

NAS设置了DDNS后同样可以被访问到

如果你用的是光猫的路由模式拨号也没关系，只要WAN口的IP地址是外网IP即可，DDNS可以在威联通中设置。光猫中将NAS所在的IP地址设置成DMZ，给其他需要用到的IP地址设置端口转发即可，我所用过的联通光猫里，不论中兴烽火还是拓维都有类似的设置。大家可以根据自己的光猫实际情况去设置，实在不会就打客服电话让师傅上门弄一下，不是本篇文章的重点，下面说一下威联通里如何设置DDNS。

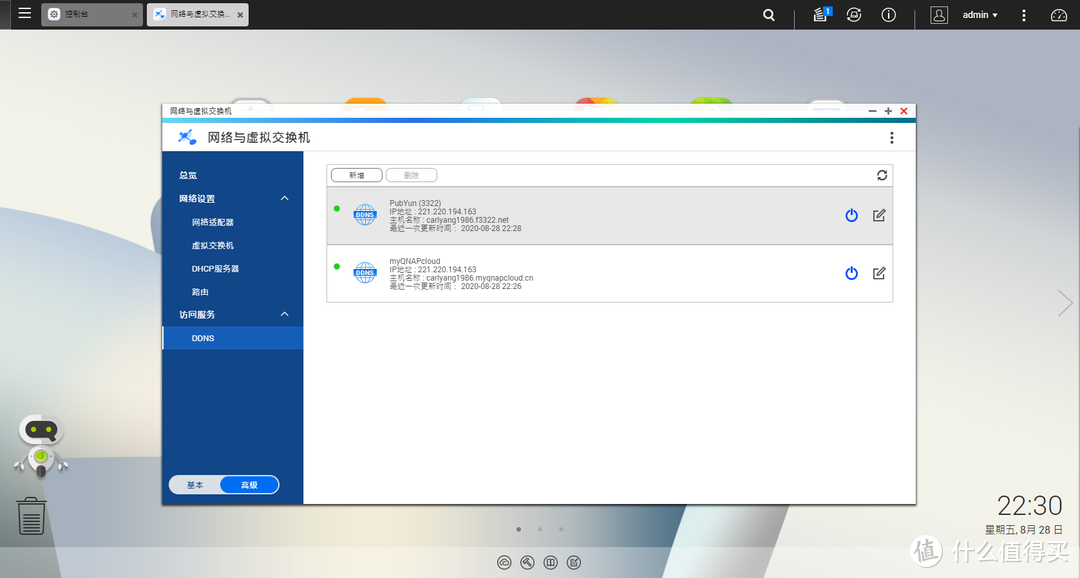

QNAP中设置DDNS

首先，到威联通的控制台中找到网络与虚拟交换机，左边最下边找到DDNS。之前申请过myQNAPcloudlink这里会有威联通的DDNS，实际上是针对客户QNAP本机的一个内网穿透的服务，所以不需要通过路由器进行端口转发。

按图填写

我的路由器默认只给了花生壳DDNS，如果我想用3322最便捷的方法就是在QNAP主机里设置上3322的DDNS。如果不知道花生壳和pubyun（3322）申请方法的请看下我这篇文章——



文章

Openwrt by Lean搞定花生壳+3322 DDNS，洗白黑群晖远程/定时唤醒

carlyang1986

20-07-15

40

总结

经过我多年用黑群的经历，其实黑群在硬件上并不像网上说的那么不堪，这个硬件的可靠程度很大程度上是用户买来的硬件决定的，我当时拿这套品牌机做NAS就是看中了品牌机的可靠性，精英代工的工控主板还是非常皮实的，长城电源也没给我撂挑子。2016年到2017年一年换了3块希捷ST1000DM003和008的硬盘。真的是再不敢碰希捷了。这次的新欢是TS-451D也是4盘位，但是体积小上不少，比蜗牛星际还小。而且颜值在线，非常适合放在客厅不起眼的地方。不会影响家装的氛围。有了这个NAS，客厅的AIO部署就不需要黑群和软路由了，因此我出掉了陪我多年的老伙计。这篇作为整个系列的开篇都是一些准备工作，下一篇的内容威联通的文件分享和同步，请大家继续关注，谢谢大家！
