[我的NAS+HTPC折腾之旅]篇十六：PVE安装DSM7.0.1实现核心显卡解码

上一篇介绍了PVE下安装openwrt软路由的基本方法，这一篇算是进阶教程，要讲硬盘直通和独立显卡调用。篇幅原因，创建虚拟机的过程我简单带过，重点讲直通。

创建虚拟机，我这里编号101，朋友们根据自身情况修改。

我的DSM设置

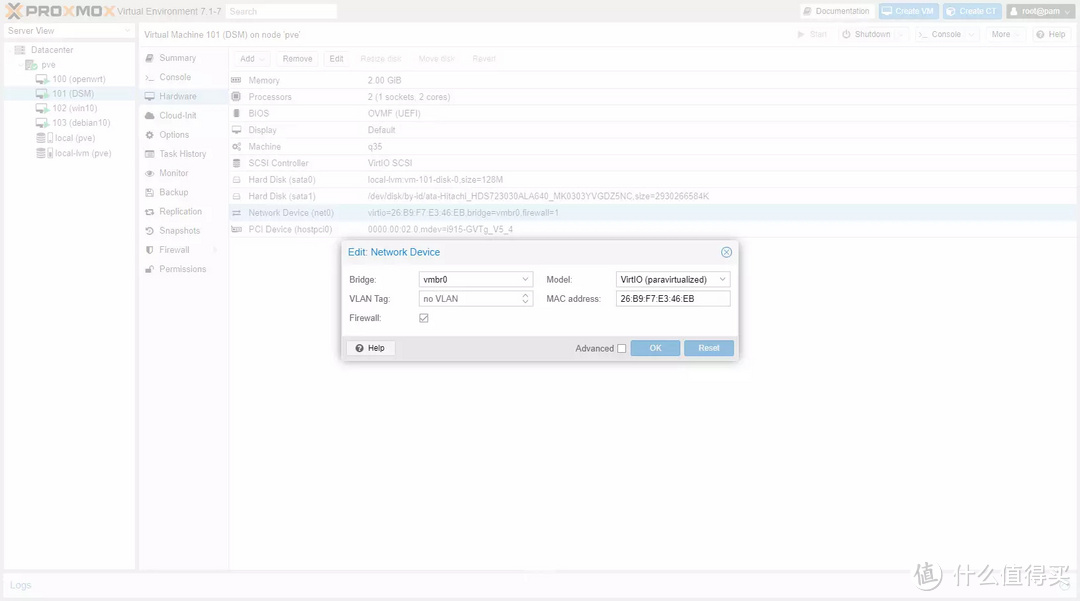

内存我分了2048M，核心给了2个，网卡使用半虚拟化，新的DSM7.0直接支持，不需要改成E1000。

新版引导支持Virtio网卡驱动，不需要改成E1000

分离并删掉默认的硬盘，删除光驱。

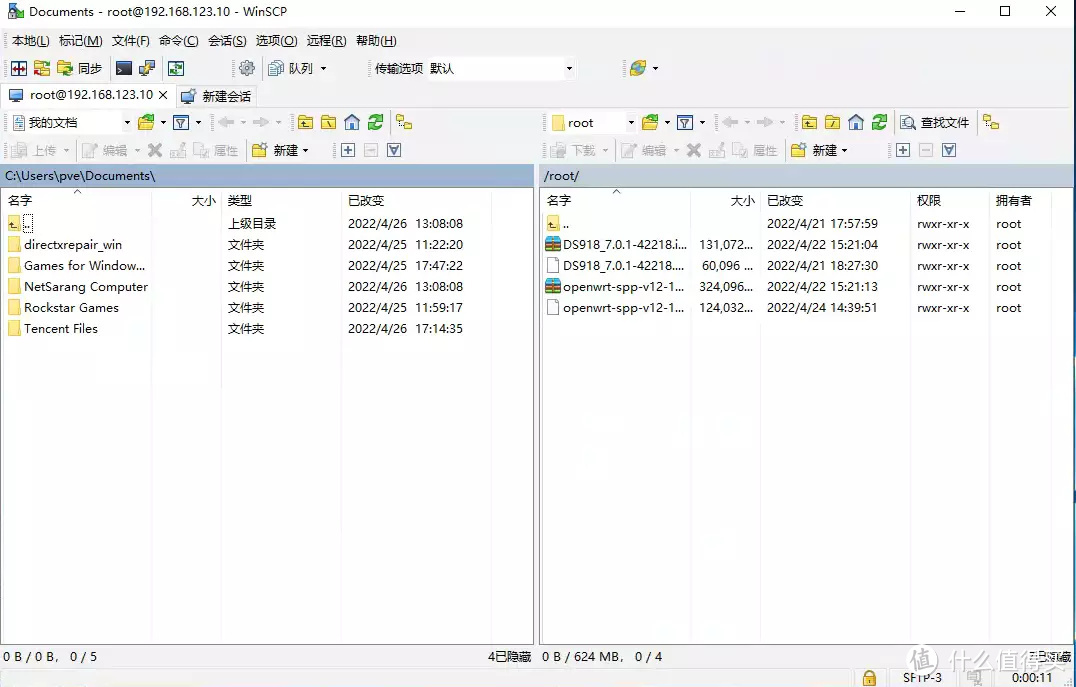

用WINSCP上传DSM7.0的引导img文件，上传完成后转成qcow2格式。

上传DS918的引导文件，我最后放到百度网盘。

qemu-img convert -f raw -O qcow2 DS918_7.0.1-42218.img DS918_7.0.1-42218.qcow2

挂载硬盘到local-lvm

qm importdisk 101 /root/DS918_7.0.1-42218.qcow2 local-lvm

挂载后可以看到未使用硬盘，这里双击添加为sata硬盘，序号0。

直通硬盘

进入PVE的shell模式，查询PVE下挂载的硬盘。

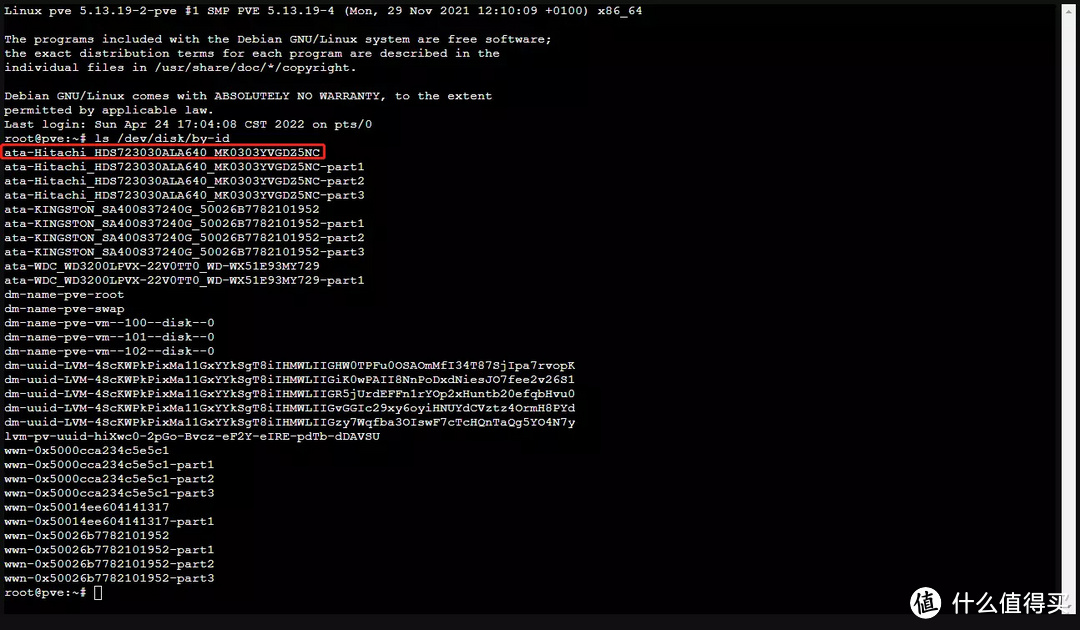

ls /dev/disk/by-id

找到自己需要直通的硬盘

这里列出的第一个日立硬盘就是我需要直通的硬盘，我们把这段代码复制到记事本上，下面要用。

然后把这块硬盘直通给刚才创建的DSM虚拟机，这里我的编号是101，大家根据自己的情况修改。

qm set 101 -sata1 /dev/disk/by-id/ata-Hitachi_HDS723030ALA640_MK0303YVGDZ5NC

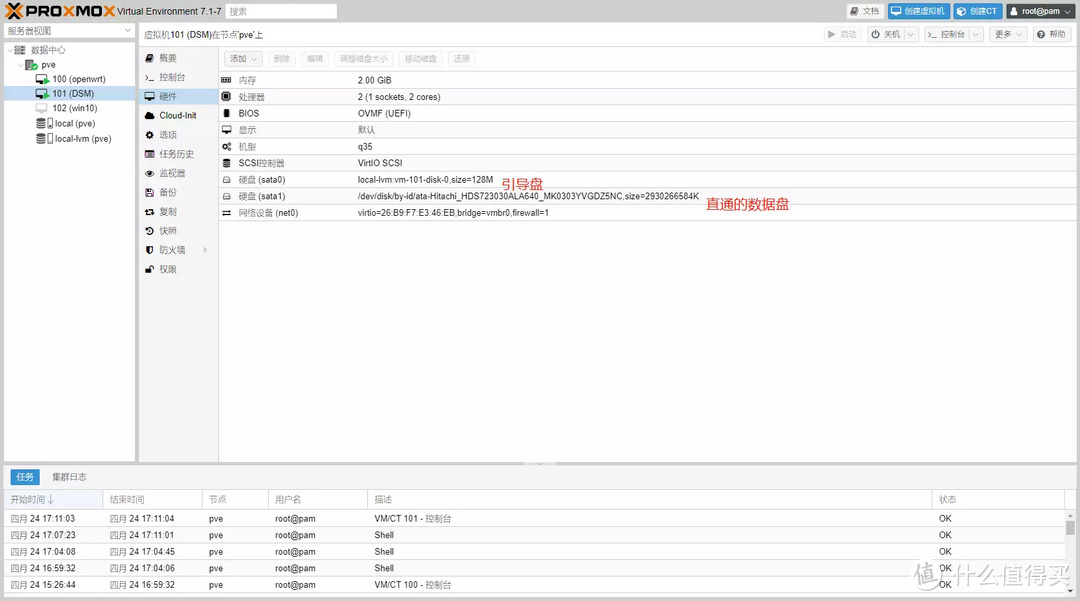

将这块硬盘设置成sata1,sata0号是引导盘

看到这条信息说明挂载上了。

ata后面这段是我的硬盘，大家根据自己的情况去修改。

检查自己硬盘序号，如果有多块硬盘从sata2开始往后排。

因为引导比较新，这里还有两处需要修改，一个是机型要改成q35，选择最新即可。BIOS需要改成OVMF(UEFI)，如果这两处不修改会出现DSM安装过程中找不到硬盘。

BIOS改成OVMF的过程中会提醒创建EFI分区，这里直接点确定，不要在分区这里选到local-lvm，不创建EFI硬盘分区。如果创建了硬盘分区会无法成功引导，如果创建了EFI分区要删除。按照我图片的设置去改应该就可以成功了。

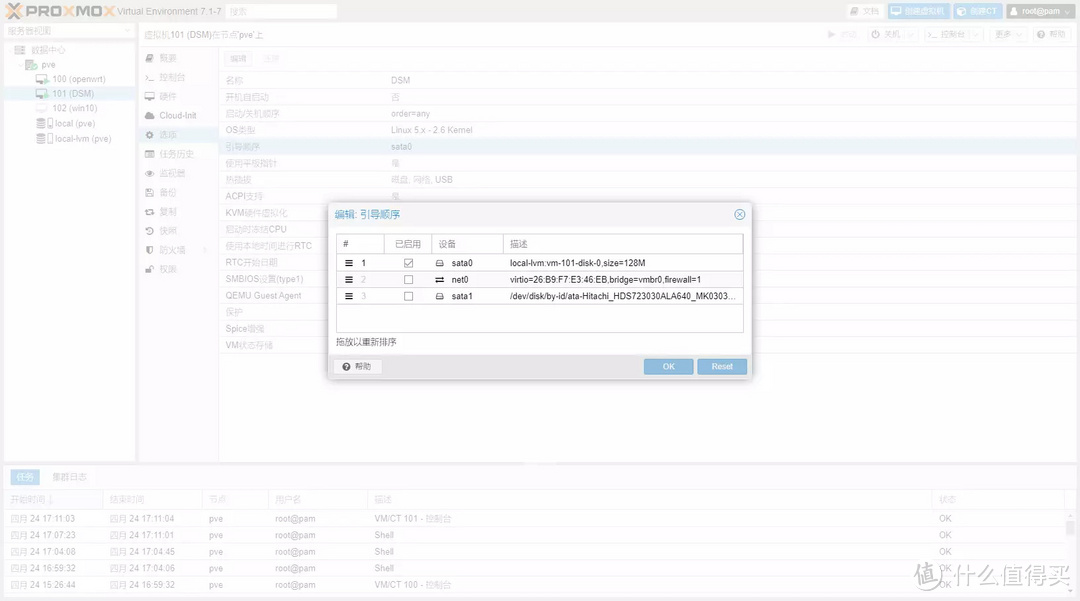

选项——引导里把sata0也就是DSM的引导盘做为唯一的引导选项。

引导的sata1硬盘设置成开机启动项

设置好以后开机，安装DSM7.0的过程我就不啰嗦了，固件这些我会放到百度网盘，安装过程网上很容易找。

第一次进去的时候选第二项，也就是带sata的那一项，然后浏览器里输入find.synology.com 安装群辉。

DSM调用核心显卡实现918硬件转码功能

启用intel核心显卡的GVT-g功能，这个功能说人话就是把intel的核心显卡变成多个虚拟的显卡，这些虚拟的显卡可以被PVE的虚拟机调用实现编解码。核心显卡和独立显卡的直通过程我会在下一篇中介绍，这里只介绍GVT-g的方式让群晖调用核心显卡转码。但是INTEL的GVT-G技术目前暂不支持HDMI输出，所以既要用核心显卡HDMI显示，另外还要给DSM转码暂时还实现不了，国外有大神利用USB转HDMI的设备实现看视频输出，具体技术细节大家自行研究。

首先，需要在主板的BIOS设置里把显卡调用设置成允许核心显卡和独立显卡同时工作，然后核心显卡调用显存设置到最大。我这个昂达H110主板可以给核心显卡分1G显存。因为主板情况各不相同，这一步大家自行研究。

进入PVE管理后台，打开shell，我们首先要打开主板的iommu功能和GVT-g的支持。

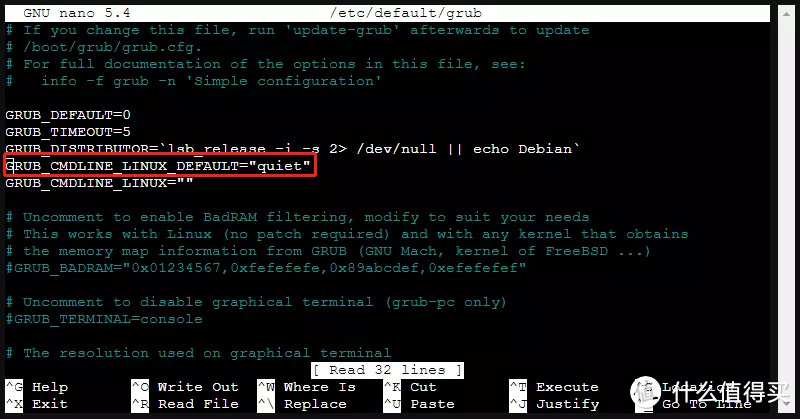

nano /etc/default/grub

在里面找到：GRUB_CMDLINE_LINUX_DEFAULT="quiet"

修改grub

然后修改为：

GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_iommu=on i915.enable_gvt=1"

然后保存，退出。

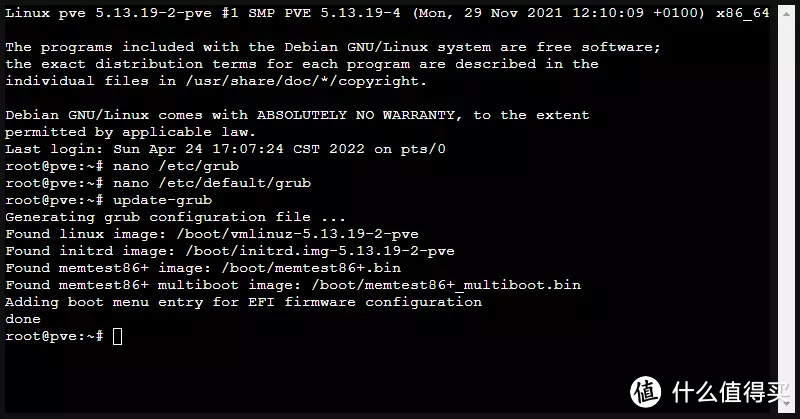

输入如下命令更新grub

update-grub

更新grub

然后在/etc/modules中添加模块

echo vfio >> /etc/modules

echo vfio_iommu_type1 >> /etc/modules

echo vfio_pci >> /etc/modules

echo vfio_virqfd >> /etc/modules

echo kvmgt >> /etc/modules

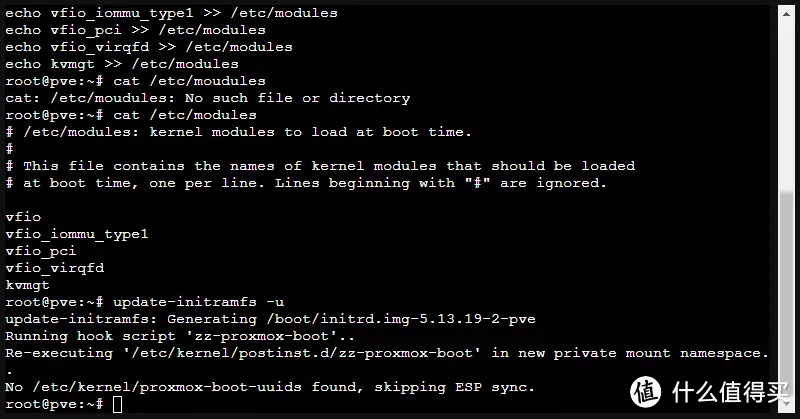

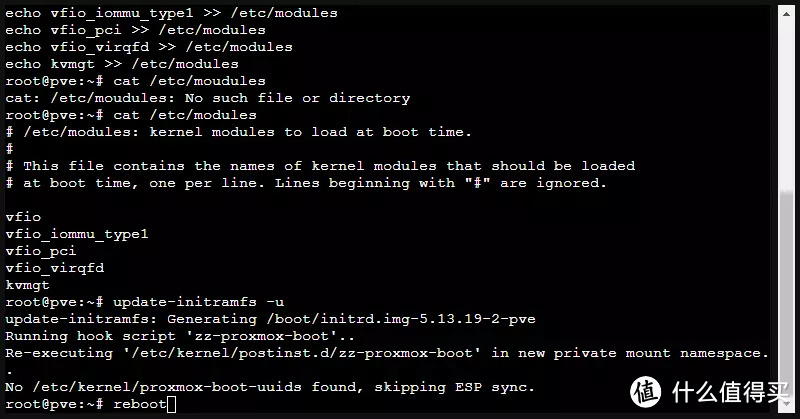

然后输入cat /etc/modules确认是否添加

添加模块

添加完成后更新

update-initramfs -u

如图所示就更新完成了

更新完成后，重启主机。

reboot

也可以在网页里重启

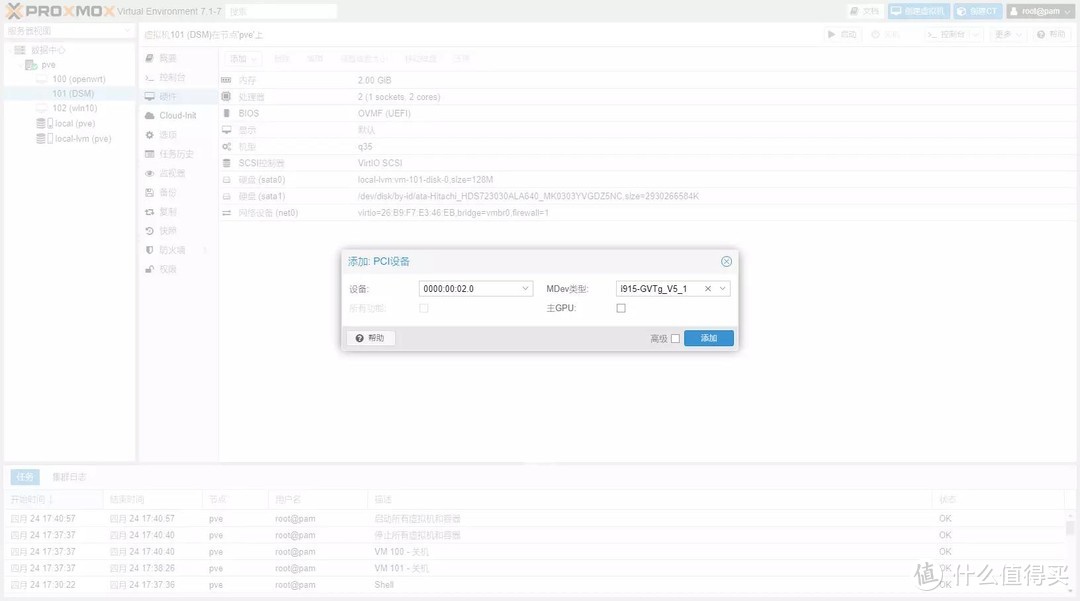

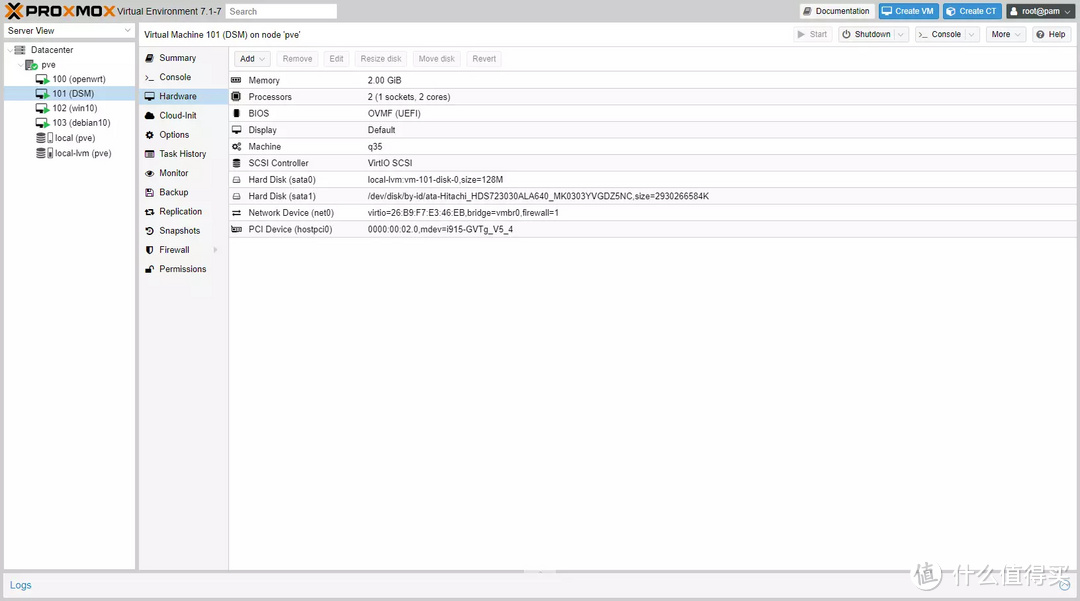

重启后，进入PVE的管理界面，选择DSM所在的虚拟机，硬件，添加PCI设备。

添加PCE设备

我这里第一个就是intel的GPU

这个地方根据自己显存的总数来选

需要注意主板给核心显卡分配的最大显存，提前做好规划，比如我DSM和WIN10都需要调用这个核心显卡，所以各自需要分最大512内存。第一次我分给DSM按照5.1给的，结果WIN10启动的时候显卡内存不够无法启动，后面按照DSM和WIN10都按5.4也就是都分配最大512内存才搞定。因为intel核心显卡主要用于转码，一般分给两个虚拟机用就可以了，GVT-g的方式据说可以达到原生的90%左右，已经很给力了，如果分再多的虚拟机效率下降就比较厉害了。

图里我选的5.1，最后按照5.4做的
