电犀牛R68S软路由拆机和小包测试

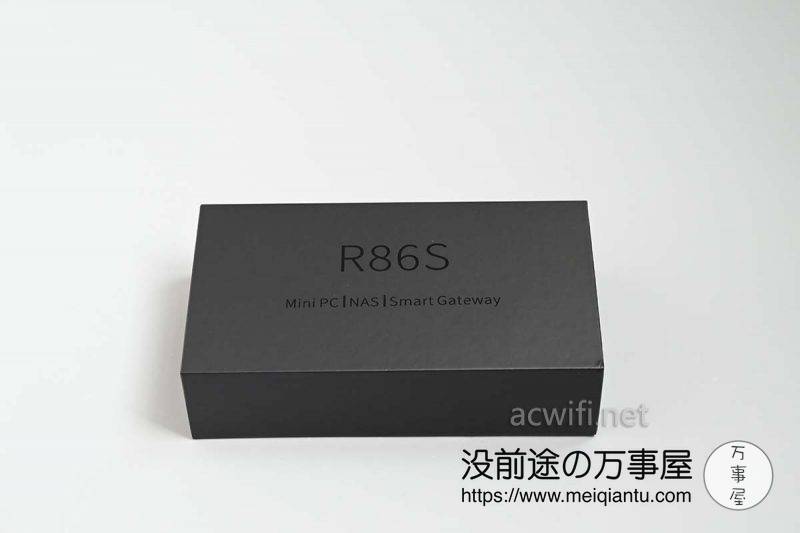

外包装：

型号是R86S，有多种配置，我这台是8G+128G的NFME版本，CPU是N5105，价格1300多。

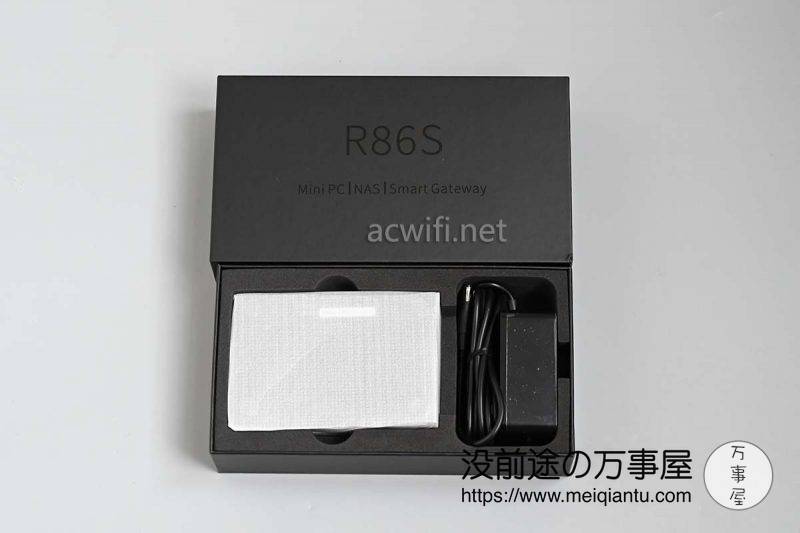

打开包装：

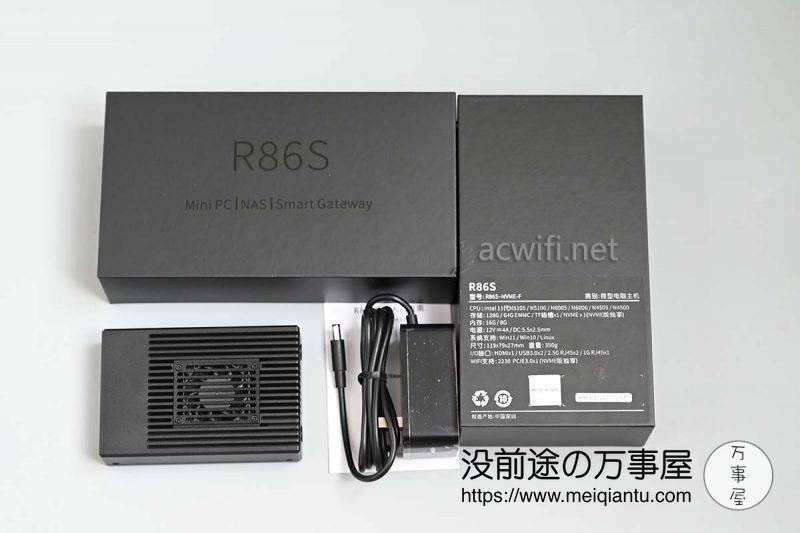

取出机身和配件：

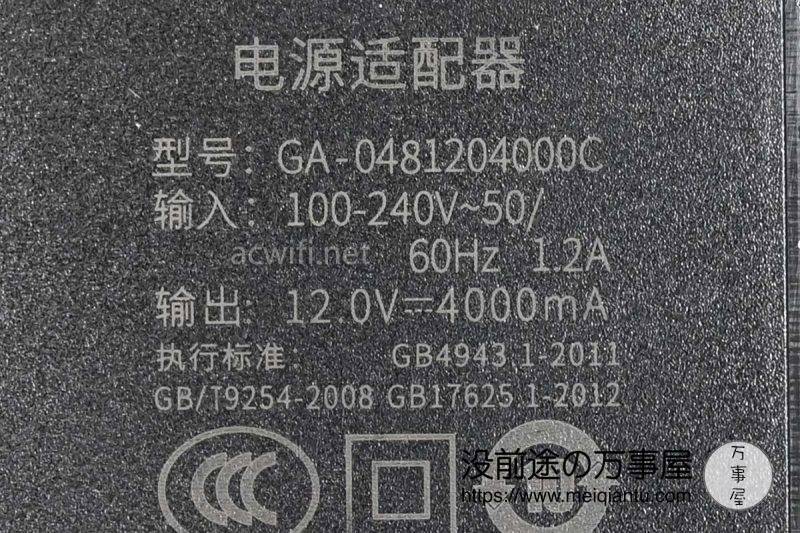

配的电源输出规格是12V/4A。待机功率可以看后面的小包测试。

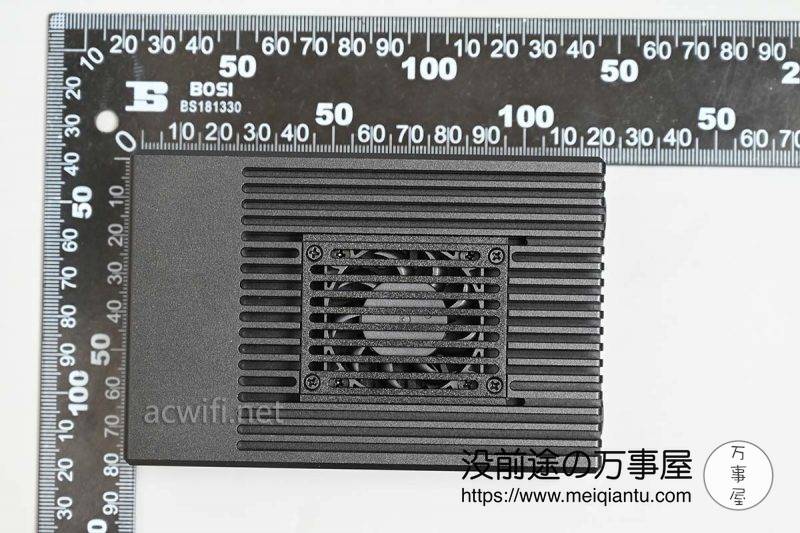

主机很小，大约是12x8cm：

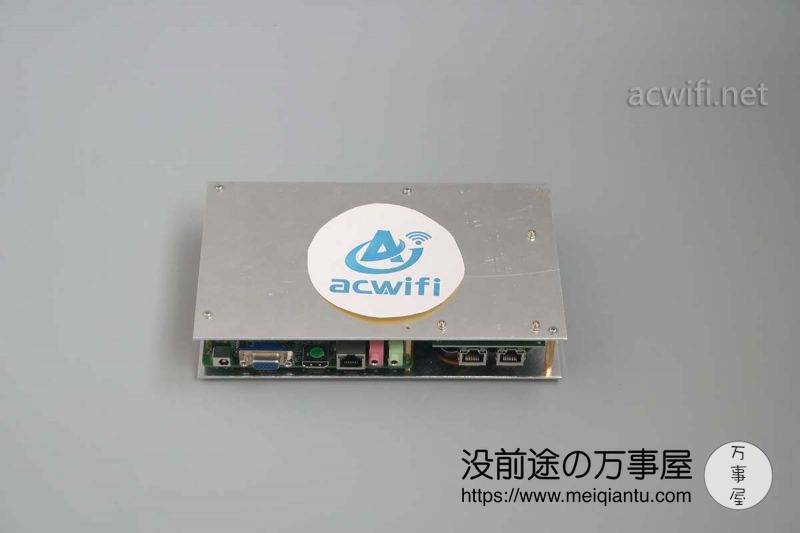

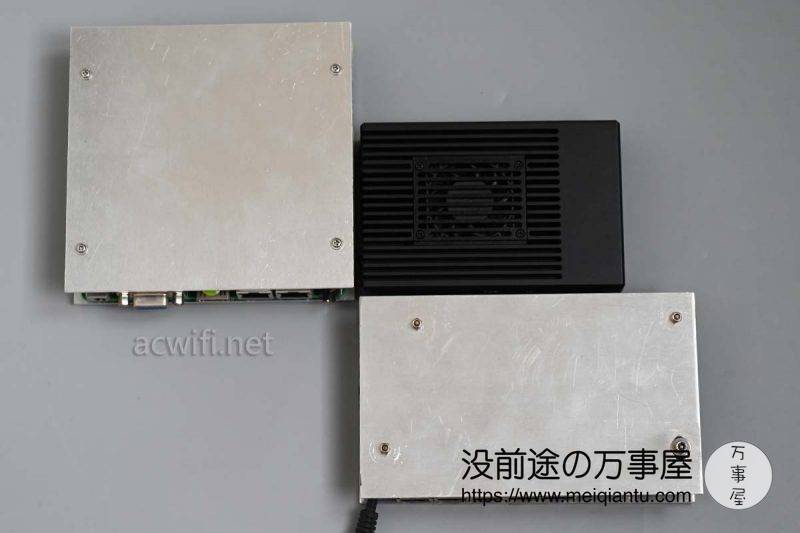

比我DIY的更小巧：（右下角是小娱路由）

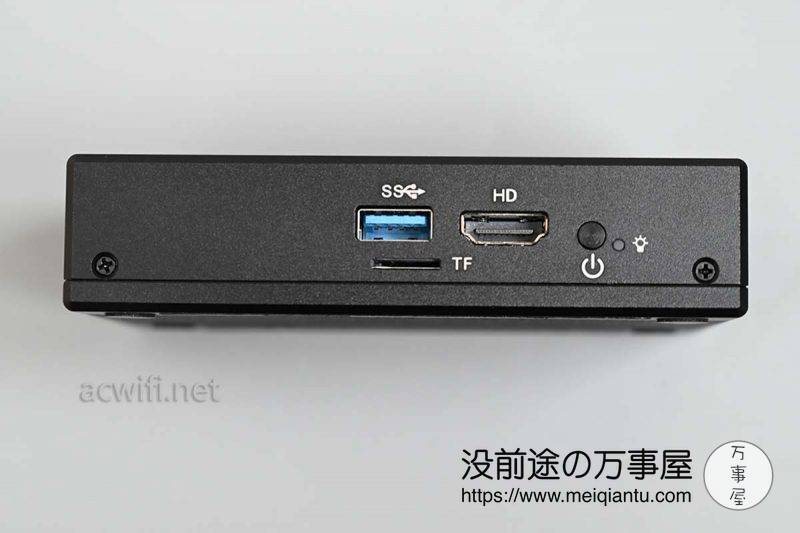

HDMI、TF】USB3.0、电源开关：

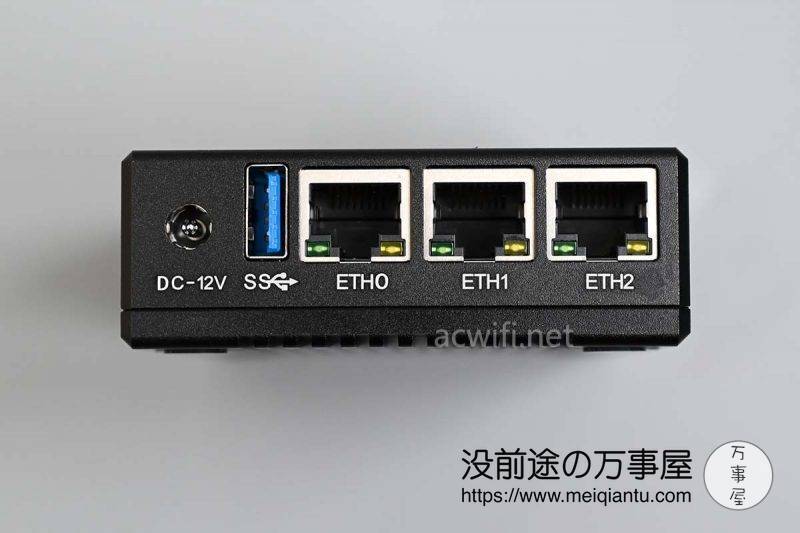

从左至右分别是：DC接口、USB 3.0、千兆口、2.5G口、2.5G口：

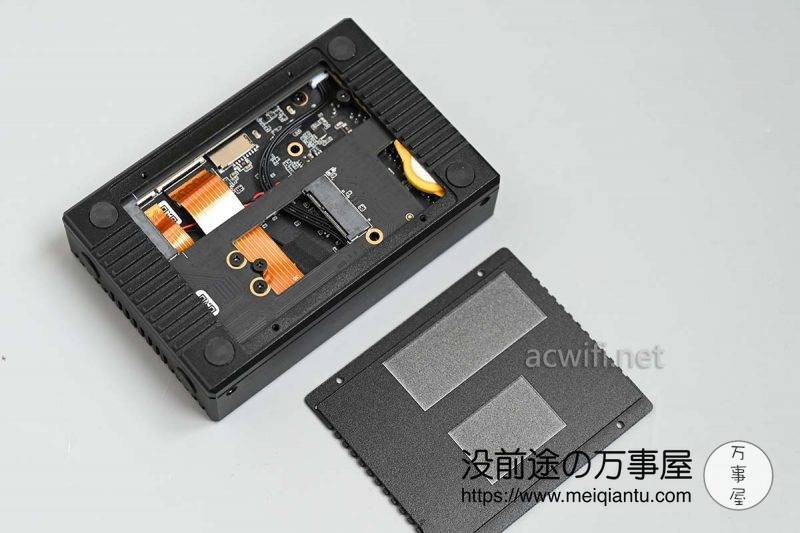

机身底部可以掀开，这里可以安装M2硬盘和M2无线网卡，但空间很紧凑：

机身拆开：

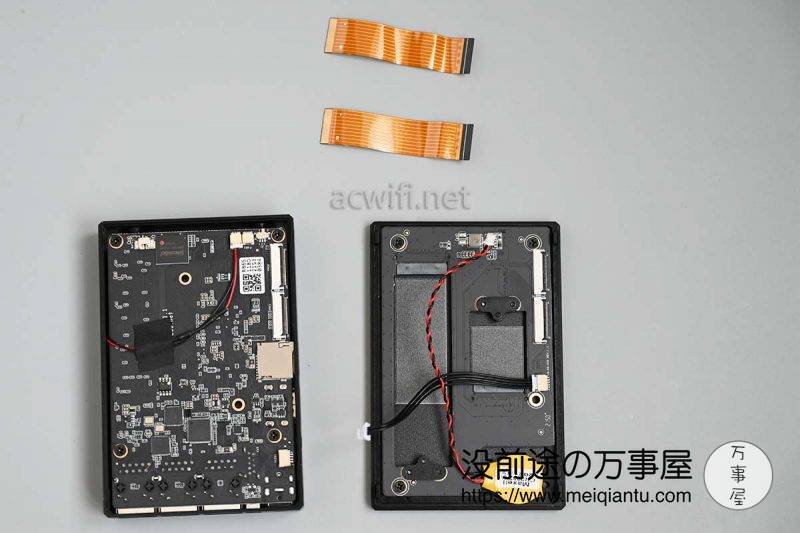

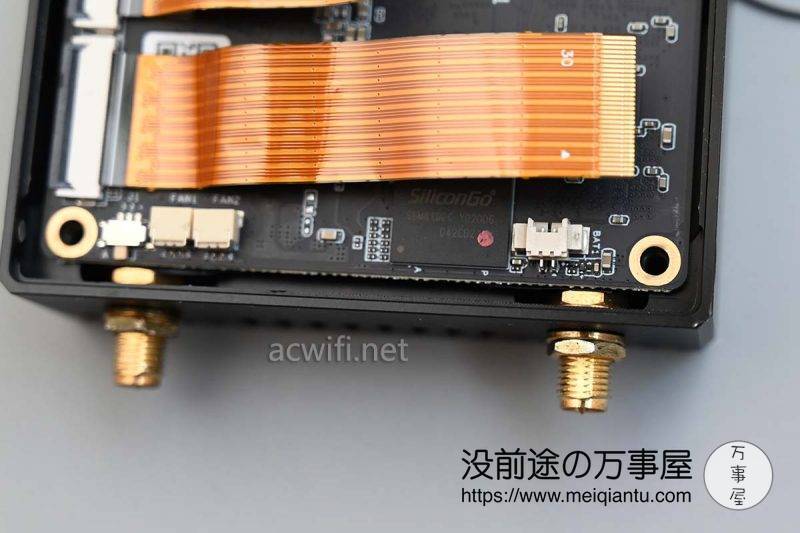

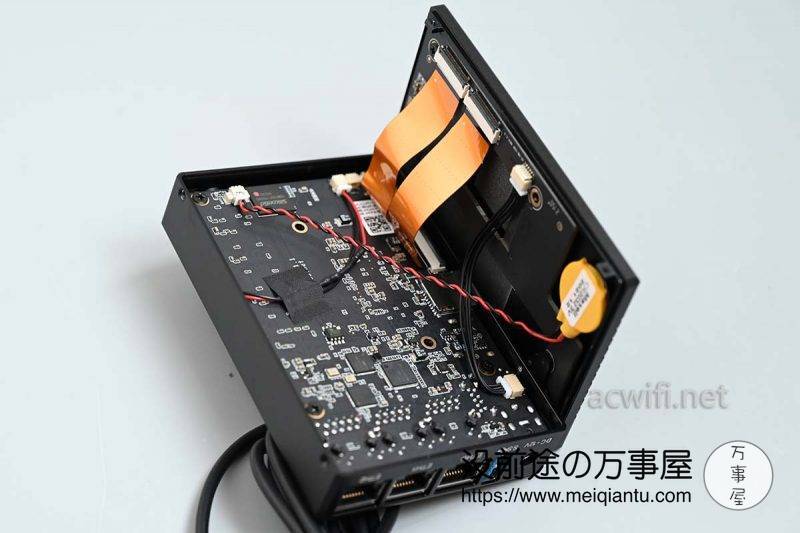

断开排线：

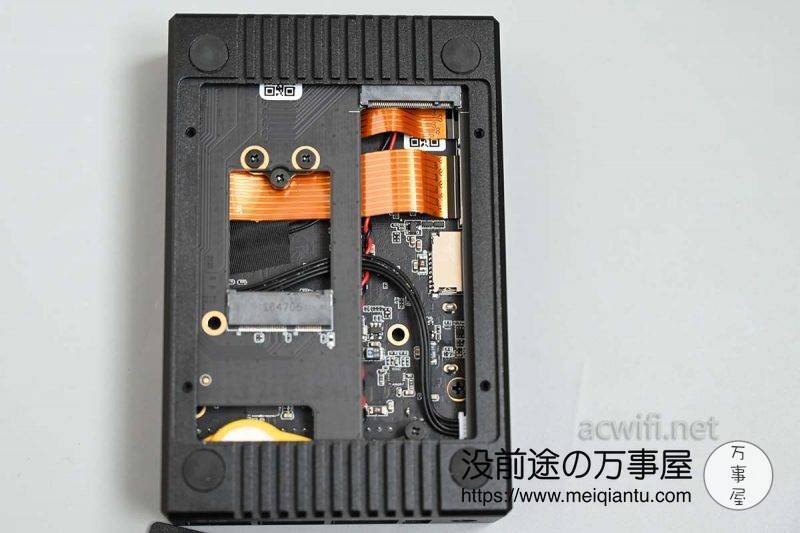

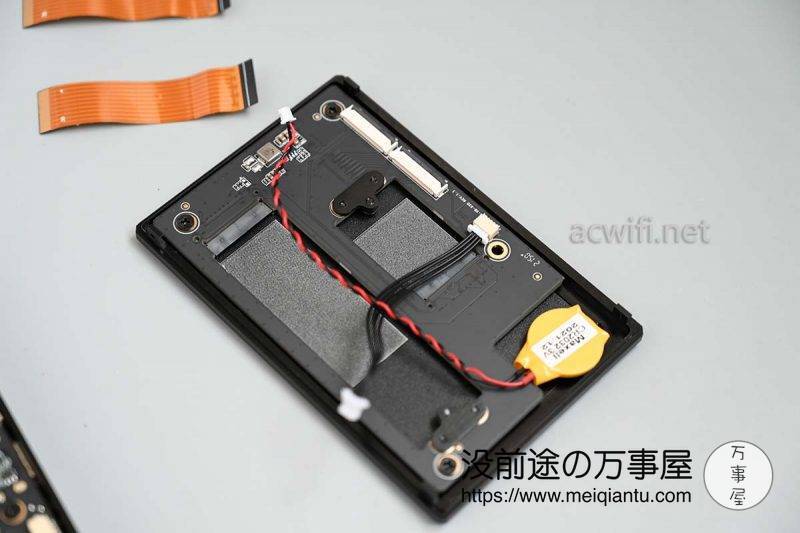

这是顶身底面，也就是M2插槽的地方：

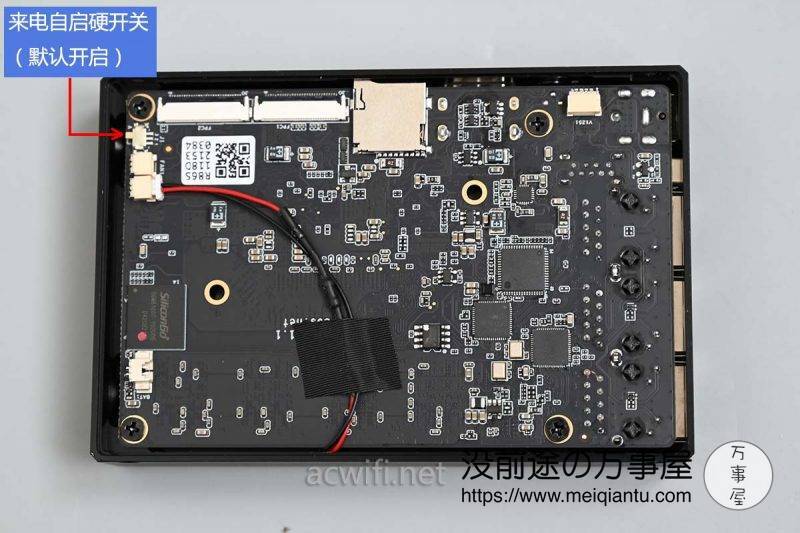

这里有个来电自启的开关，默认是开启的，如果你不想用来电自启就需要关闭它，BIOS里没有设置项。硬控比软控成功率高！

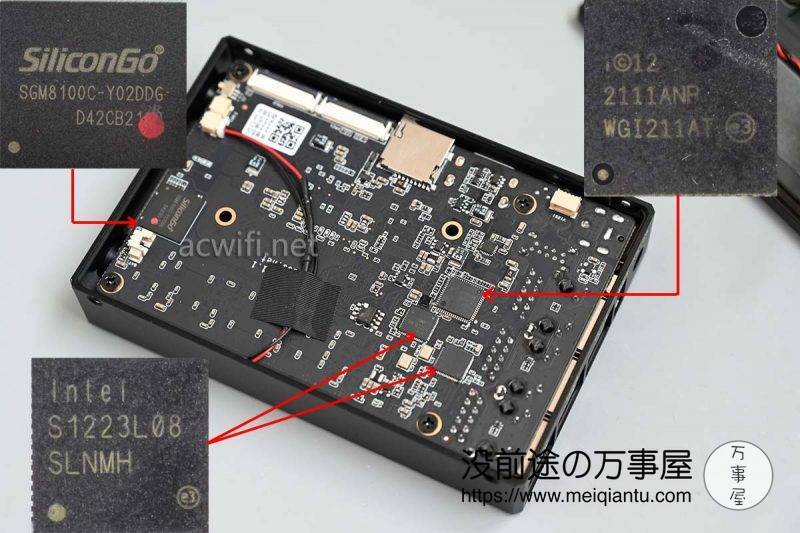

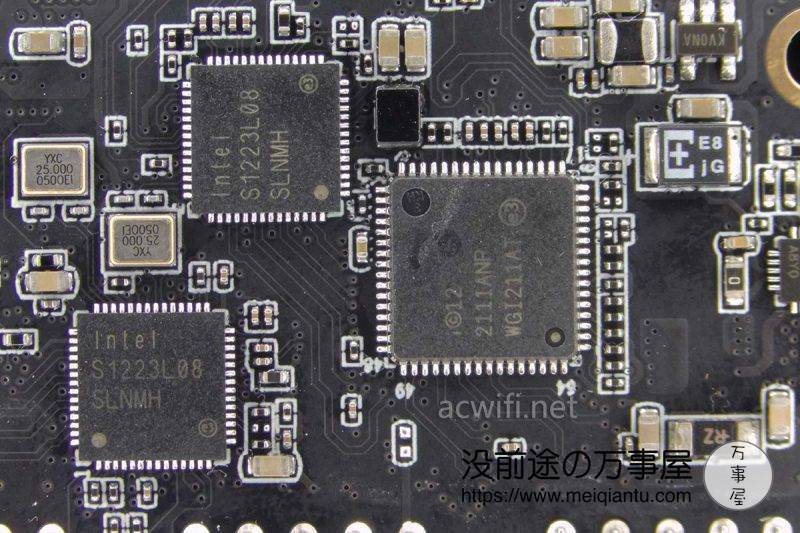

这里有三颗网卡芯片，都是Intel的，有两颗2.5G网卡芯片，一颗千兆网卡芯片

千兆网卡芯片型号是I211；

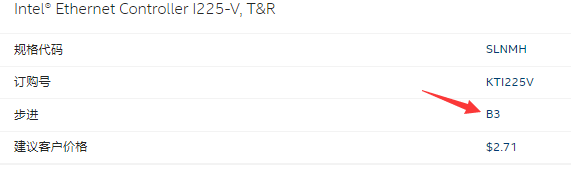

2.5G网卡芯片上面丝印着“SLNMH”，型号是I225-V，B3步进：

SGM8100C-Y02DDG是128GB eMMC，查不到具体资料。

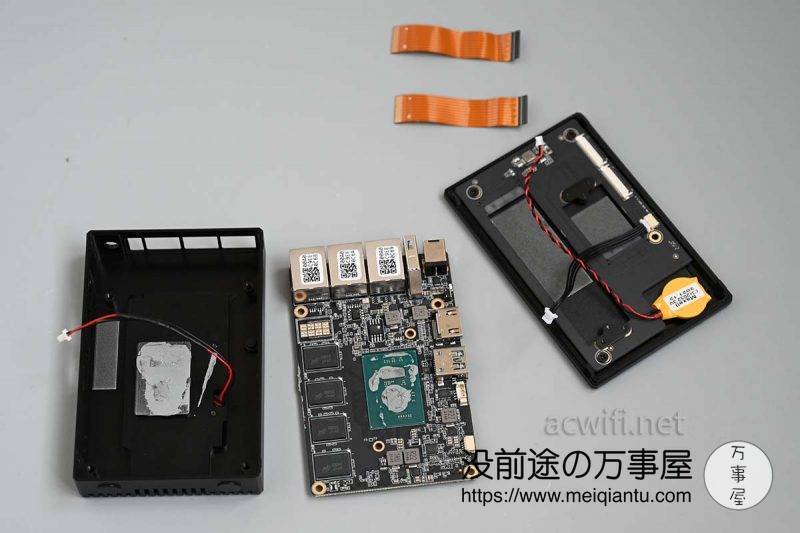

拆出主板：

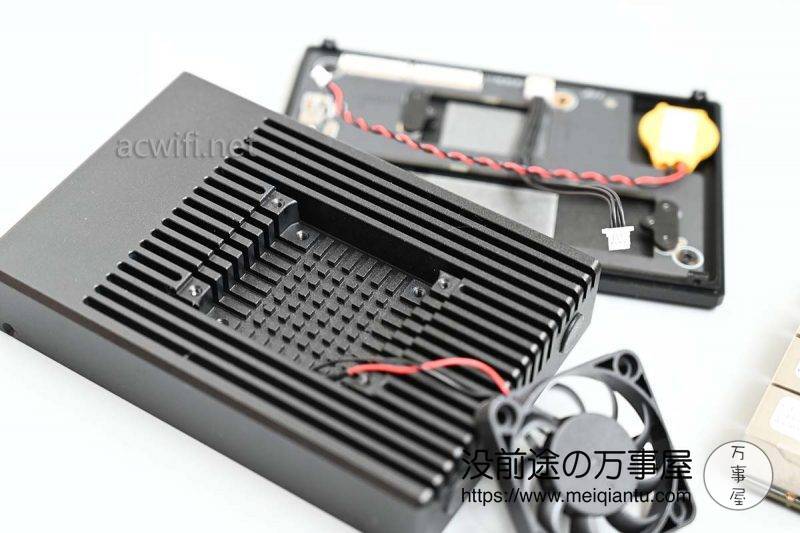

外壳直接参考CPU的散热：

风扇声音很小。

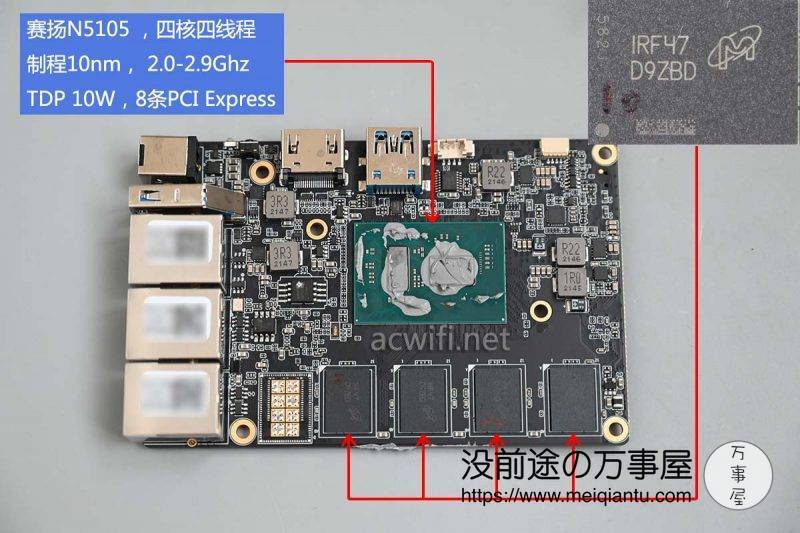

有四颗内存芯片，丝印着“D9ZBD”，型号是MT53E512M32D4NQ-053 RS WT:F，LPDDR4 16G 512MX32 FBGA QDP，单颗容量2GB，四颗组成8GB内存。

CPU型号是赛扬N5105，最高频率2.9Ghz，4核4线程，10nm制程，发热怎么都不会大吧。

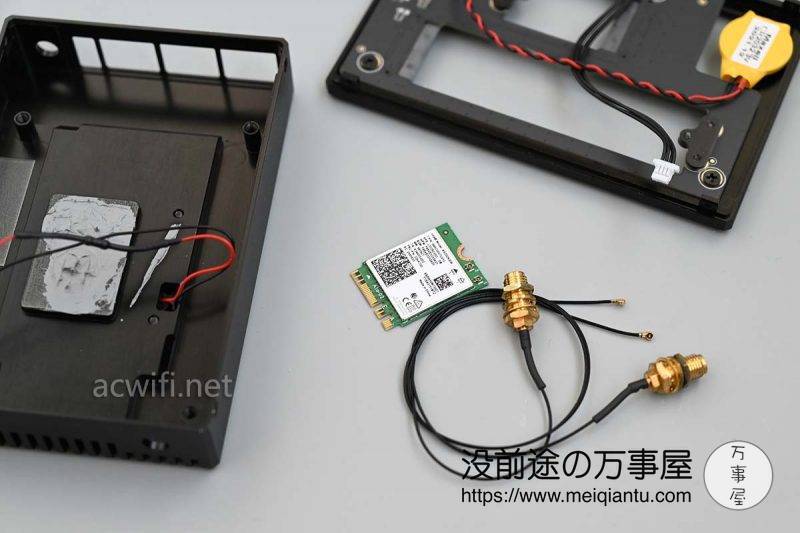

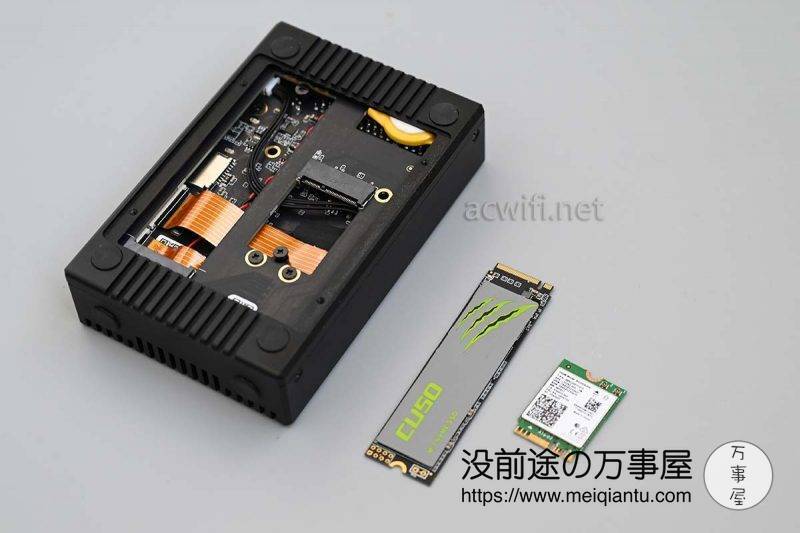

我打算把M2固态和AX200装进去：

天线：

天线装进去是勉强可以的，但我怕螺纹会顶着主板上的元件，用电工胶布在主板边上贴了一层：

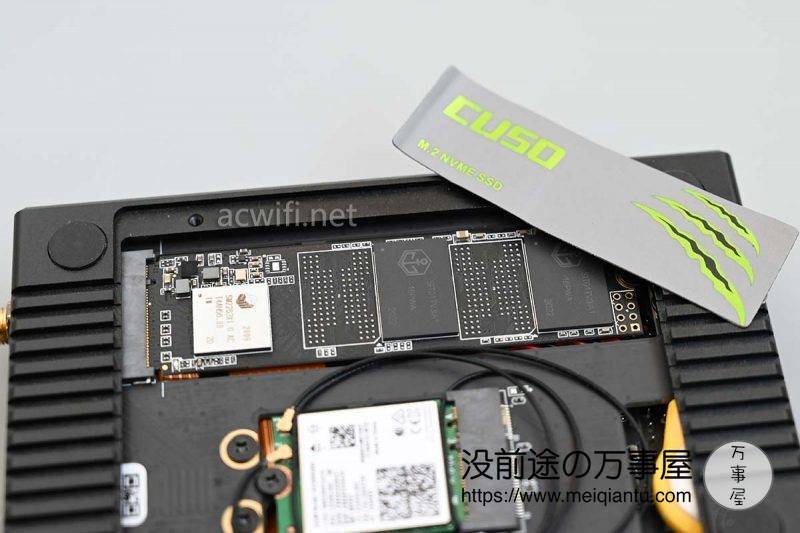

这款固态硬盘表面有一层散热的东西，如果不撕掉它，底盖就盒不上，所以我撕下来了：

天线也要好好地走线，不然后盖还是会顶起一点点：

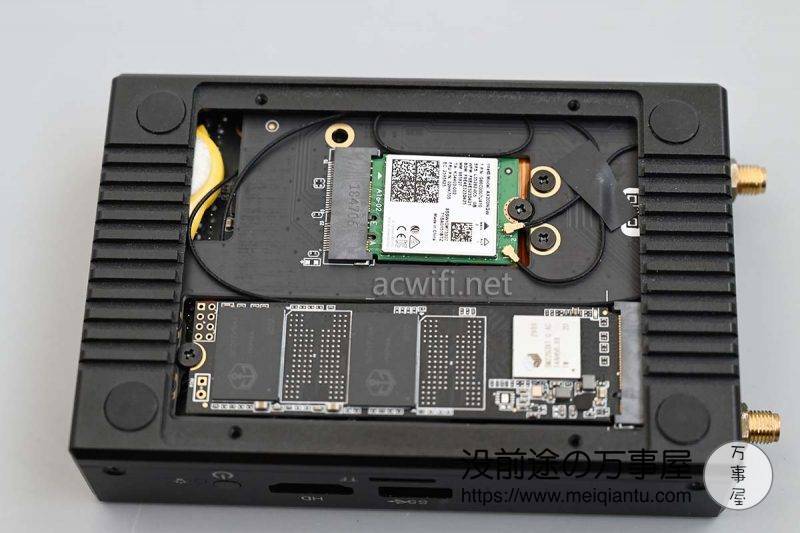

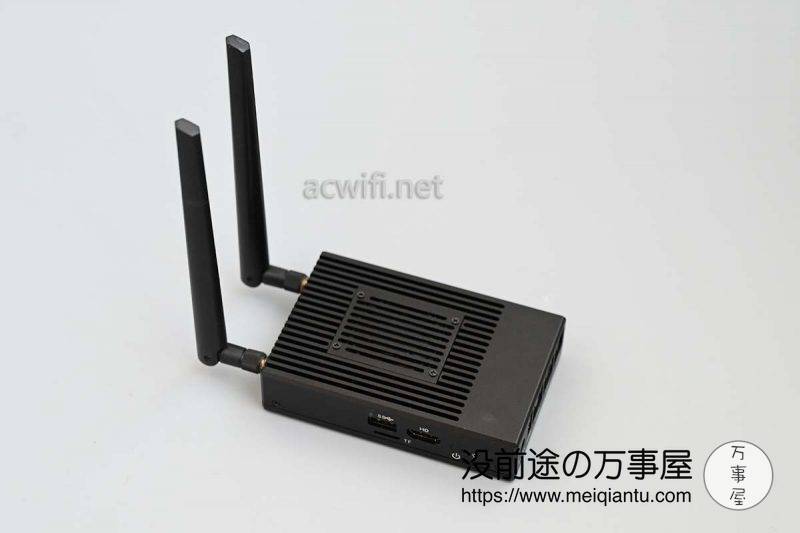

装好后的样子，很小巧吧。

R86S本身有128G硬盘，不必再买M2硬盘装上的。

不过这个板载的固态相对比较慢，装了WIN10使用也没问题，开机也挺快的。

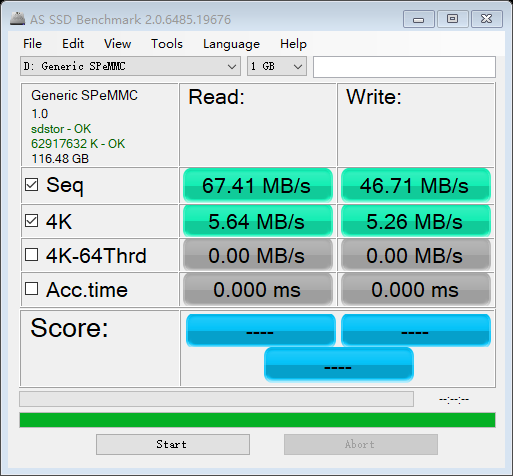

测速如下：

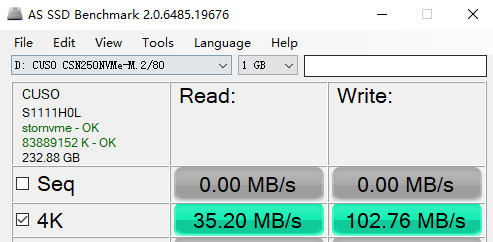

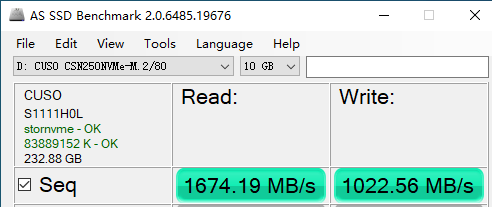

那片酷兽固态硬盘的速度如下：

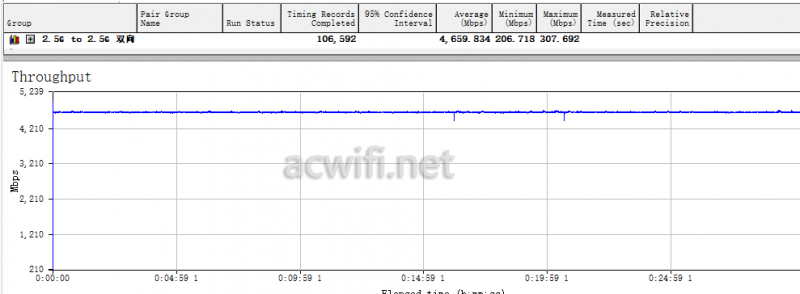

在win10下，利用IxChariot对两个2.5G网口进行双向打流，时间是30分钟，结果如下：

并未看见有降速现象。

下面是R86S自带OP固件的界面：

以下测试两个2.5G网口的小包转发率是多少（一个做WAN，一个做LAN）

也刷了爱快的3.6.0版本，结果如下：

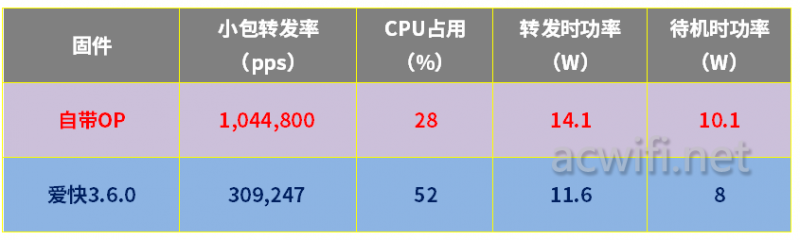

OP固件的小包转发率是1.04Mpps，爱快的小包转发率是0.3Mpps，爱快的这个结果是意料之中。

下表是以往测过的软路由的小包转发率：

测速能跑满2.5G口吗？测速用的是大包，即使爱快只有0.3Ｍpps，也能跑满2.5G网口的速度。

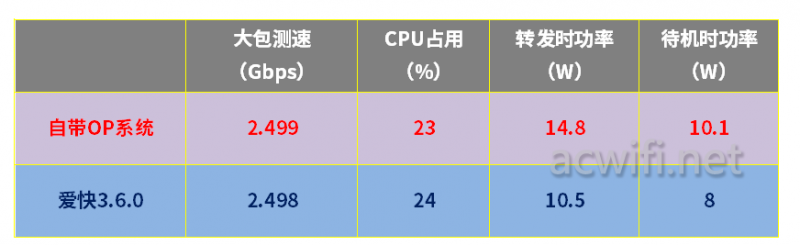

爱快的功耗要低一些。

风扇是不停地运行的，所以机身温度都不高。

R86S在体积、功耗和性能方面有较好的平衡，我自己的DIY的I7-6500U软路由都不想用了，体积太大，还没双2.5G网口。

即使我不把它当软路由来使用，用来当测试机或用来接电视也很不错。

有人说把“CPU自动频率调整”这个功能开启可以让待机功率变低，实测开启之后在OP固件下的待机功率降至7.8W(接了两个2.5G网口)。

“开机DEL按键进入BIOS -> Advanced -> Power & Performance -> CPU – Power Management Control -> C states -> Enabled”

开启省电后虽然待机功耗下降，但是转发速率也会下降到1900多Mbps。
