弱电情况
房间弱电布局如图，弱电管内除了闭路线和网线外，各房间还有条电话线，怕画面太乱就不标出来了。
现在看这个装修，存在3个问题：
放置路由的位置没有设置回程网线，除非把路由放到弱电箱或多搞几个路由组网，不然其他房间的网线等于废弃。
线管内线太多，并且走得横平竖直，就拿这次想改造的弱电箱-客厅这条线路来说，一共有4个直角弯。管用的是4分管，里面走3条线。闭路线怎么拔都纹丝不动。
没有考虑到未来，装修拉的闭路电视和固定电话线基本弃用，造成浪费和后期升级的麻烦，不如拉多两条网线
需求及分析
全家对网络的需求：
信号要全屋覆盖
电脑放在房间2，无线损耗太大，需要走有线
尽量走暗线
需求解析：
路由器放置在全屋的中心，即客厅网线位
拉一条回程网线或在弱电箱设置路由
能换线就换
原升级计划：
尝试将弱电箱-客厅的闭路线拉出来，换两条网线。这样管内就会有3条网线，分别是iptv，路由器，路由器回程。再在弱电箱设置交换机即可简单完成需求。
现实情况是把电话线拉出来，闭路线还是拉不动
妥协
更换升级计划：
管里只剩下闭路线和网线，只能使用单线复用的方式，路由作为单臂路由。其实也可以使用两个网管交换机，但是现在交换机价格真的不便宜，不如换一个路由。
为了减轻网线和路由的负担，iptv就不用单线复用的方式了。之前上网冲浪的时候，见过有类似的方案，使用闭路线传输网络，需要EOC转换器。分有源和无源，听说使用无源EOC，当设备关闭的时候容易造成环路。只能选择有源EOC。

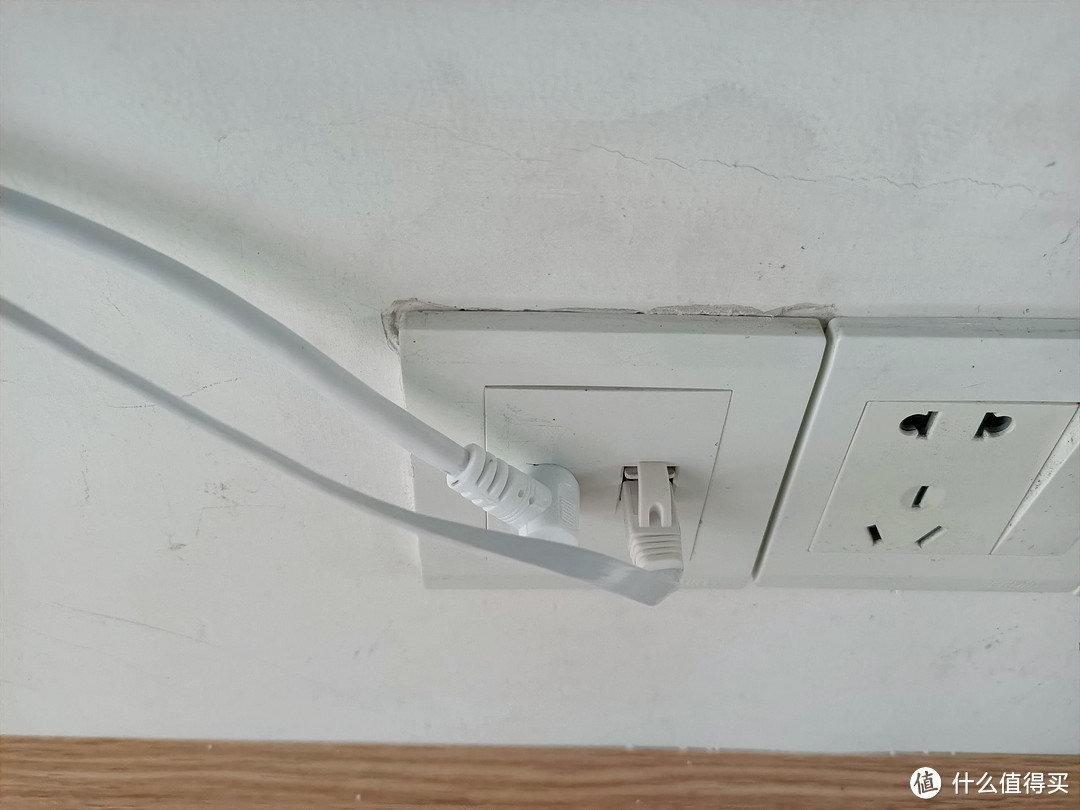

我买的有源EOC转换器用的是BNC母头，家里86面板用的是公制直插插口。

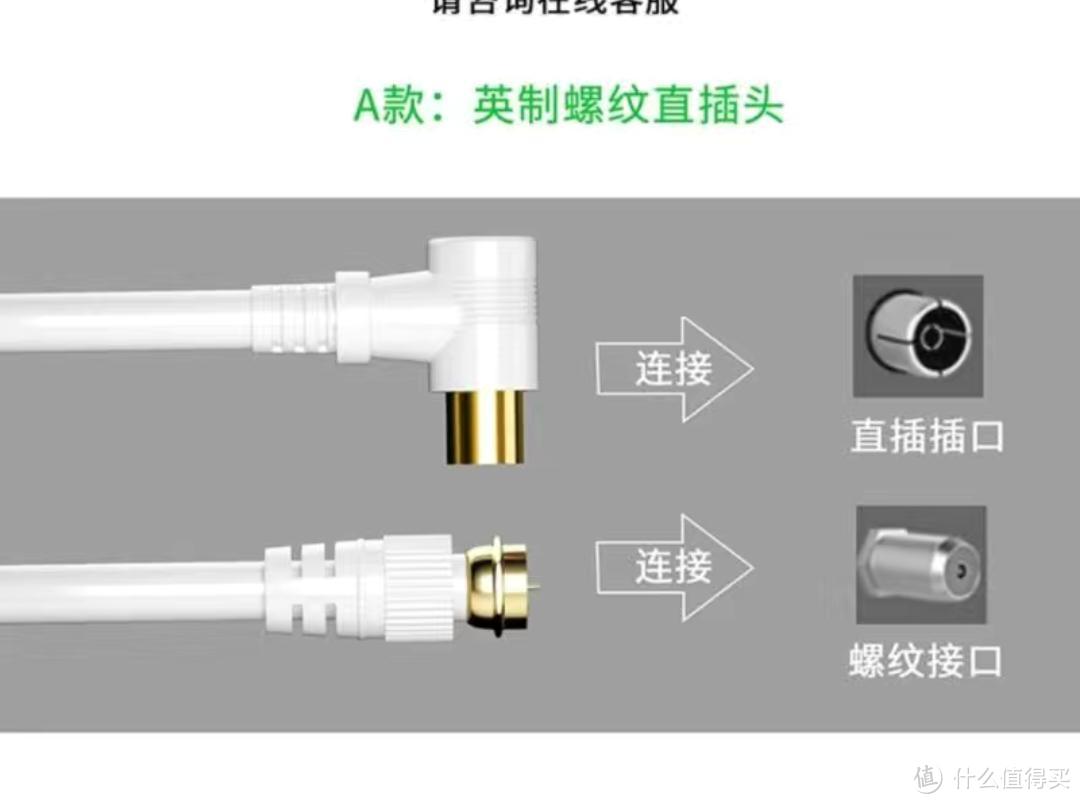

为了链接稳定就选用常见于连接有线的信号线，一头带有螺纹，称为英制F头。另一头是直插，称为TV头。

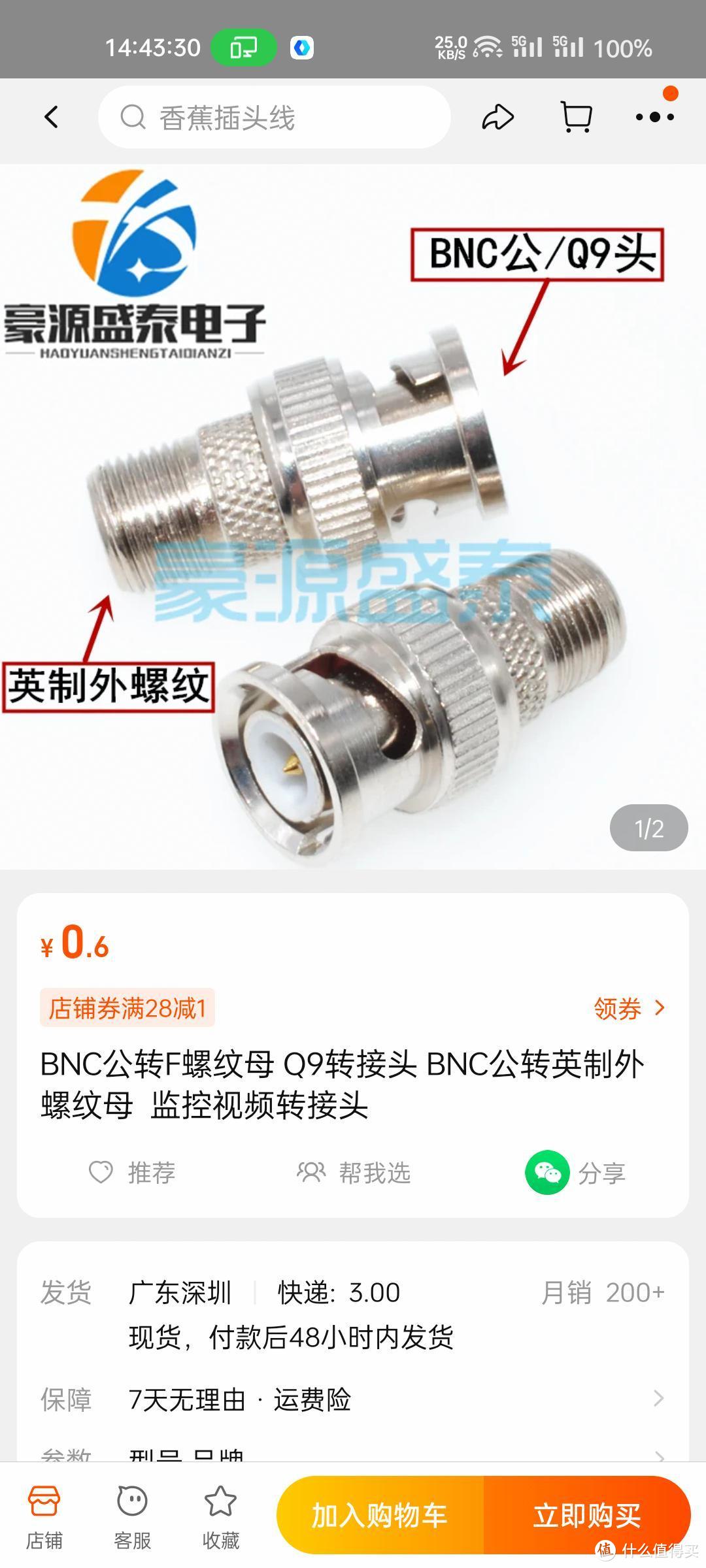

这个F母头和EOC转换器的BNC母头不能接在一起，需要买一个BNC公转F母

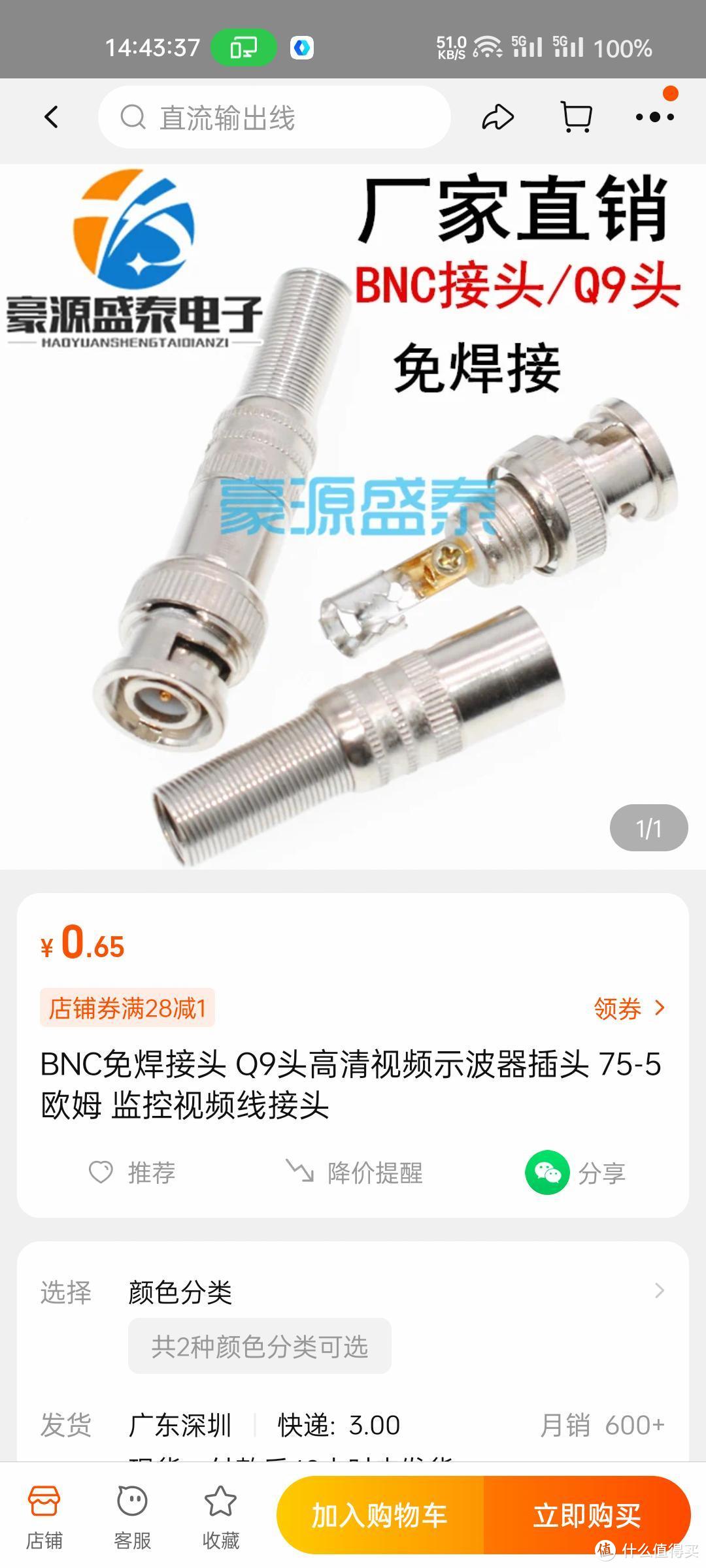

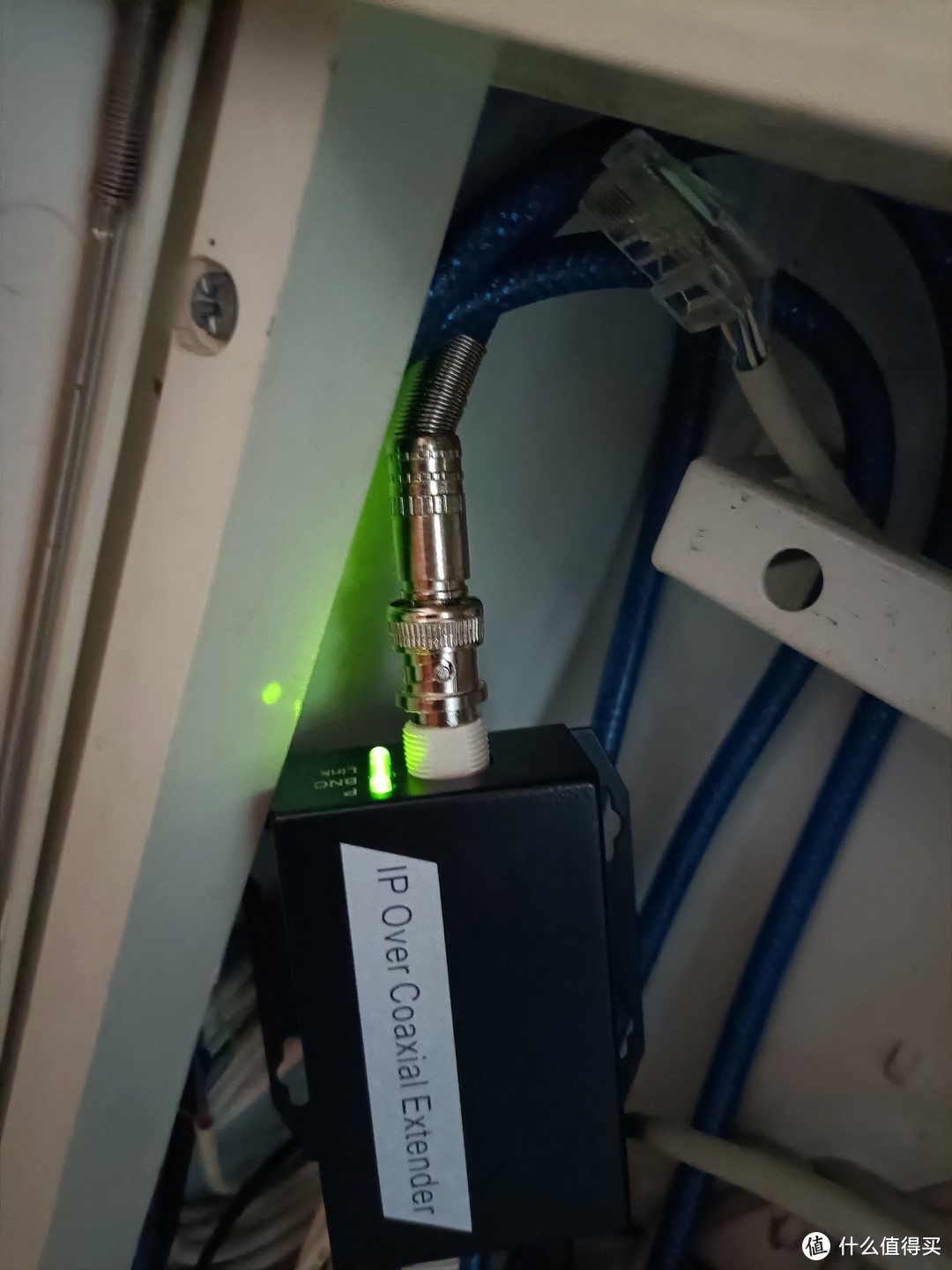

弱电箱那一端的闭路线直接接一个BNC公头就可以

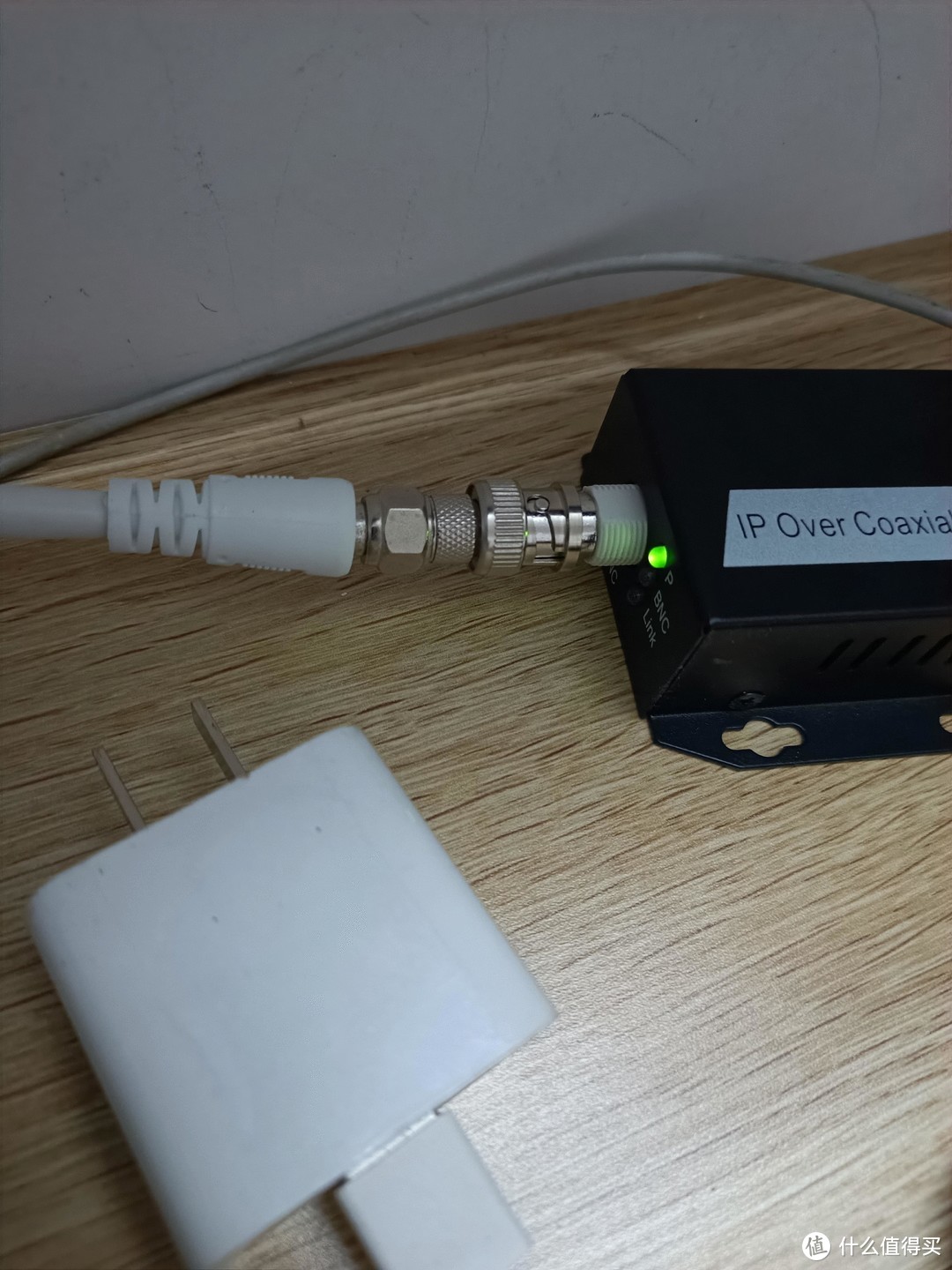

连接EOC
EOC转换器链接很简单，接上闭路线、网线、电源就能用了

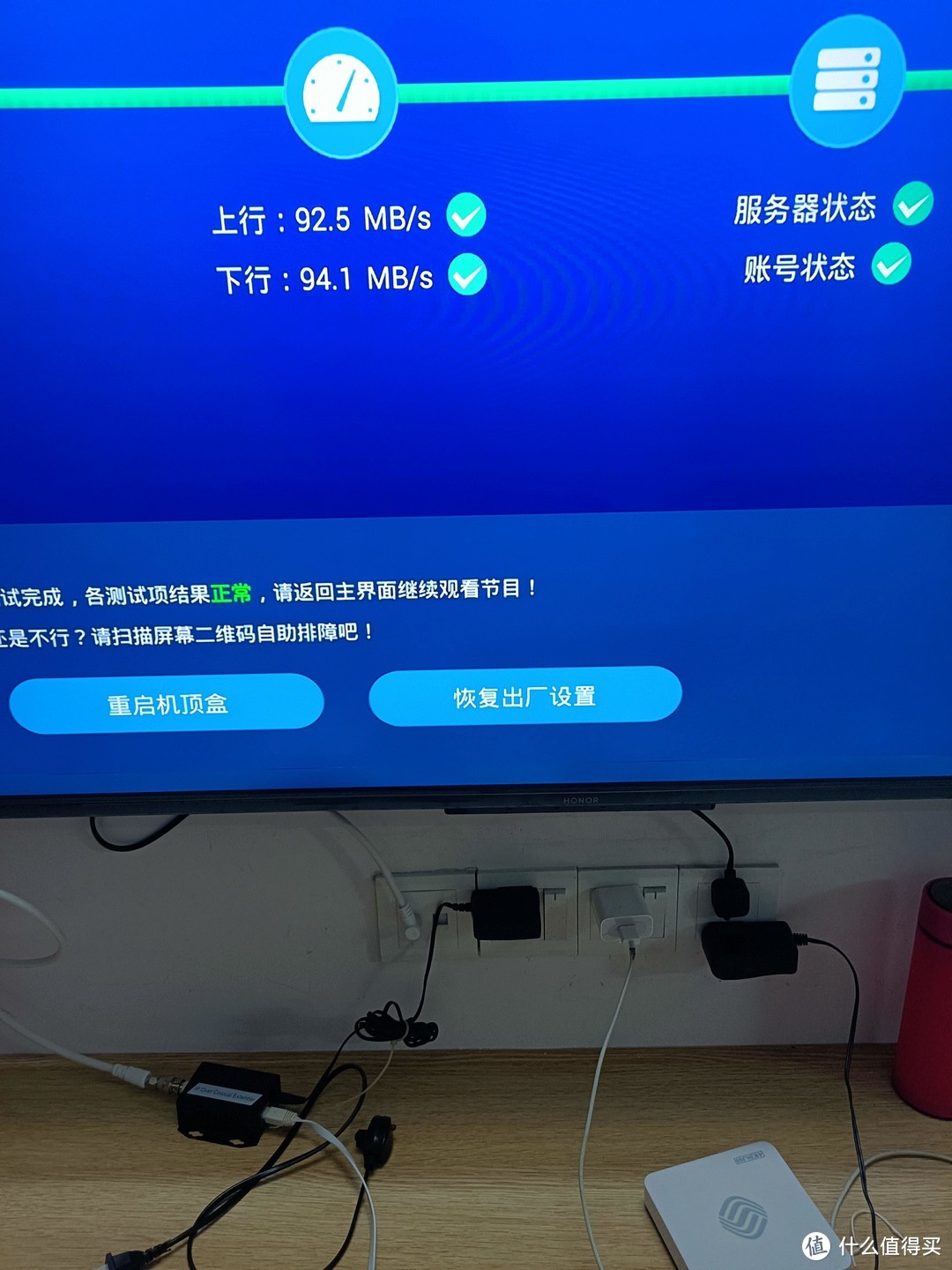

速度接近百兆，用来看IPTV完全够用
至此iptv部分改造完成

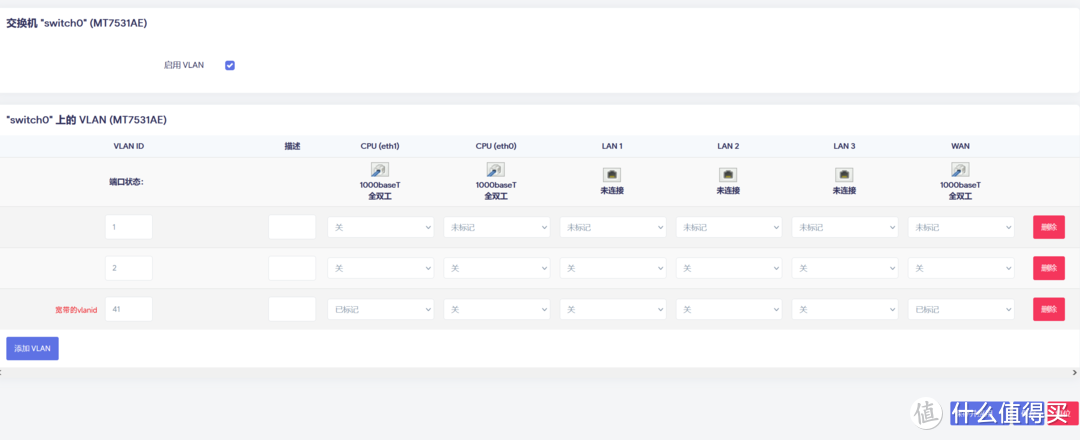

单线复用
因为网管交换机是在太贵，不如直接换能刷op的硬路由。买了360t7。
路由单线复用接光猫，电脑也直接光猫，交换机省下来。
我是跟着这个教程设置的，t7会有些出入，不过大差不差
https://www.bilibili.com/video/BV1qV4y147TF
总结
最终的网络拓扑图

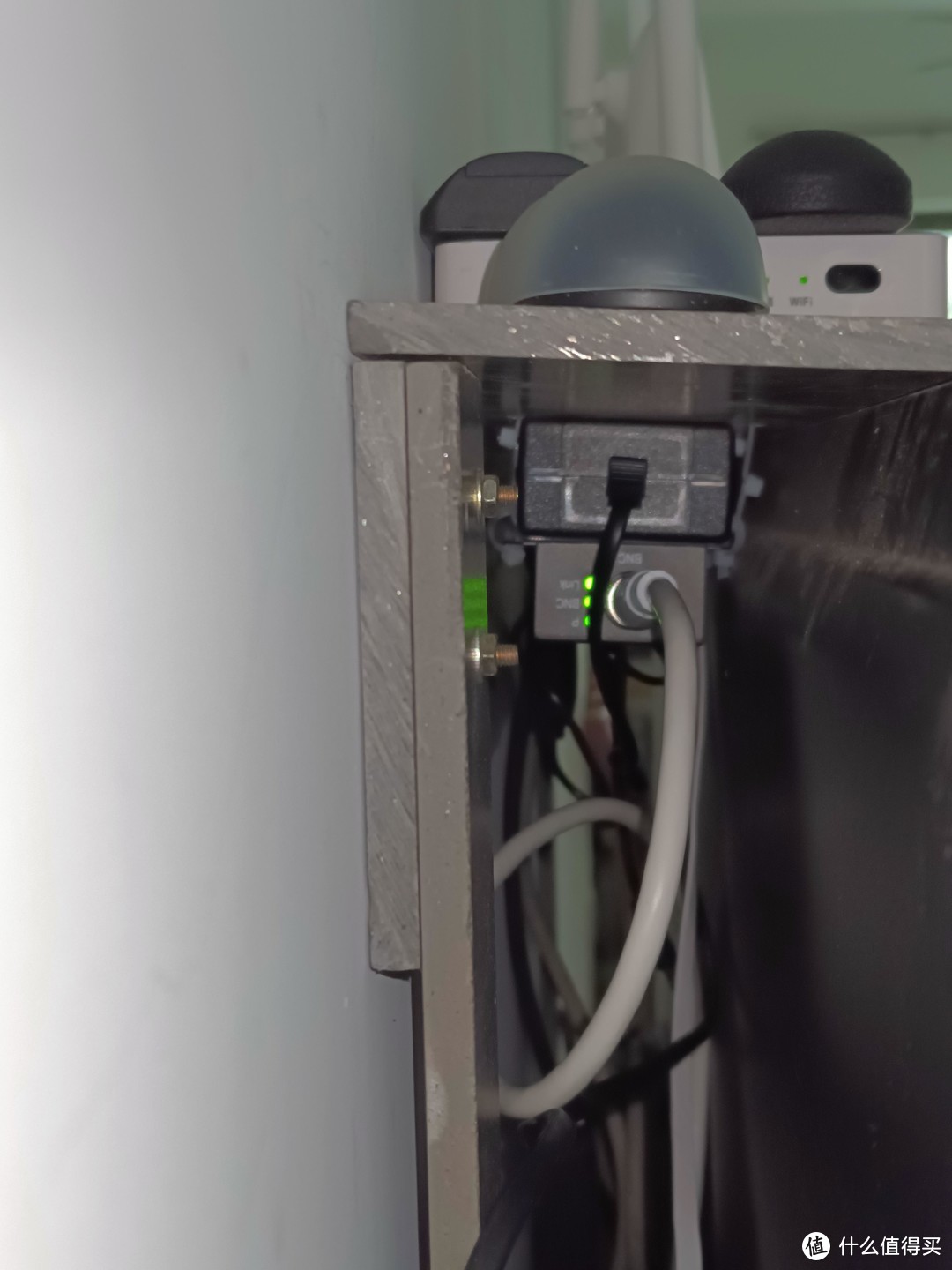

整理了一下电视柜，理一下线

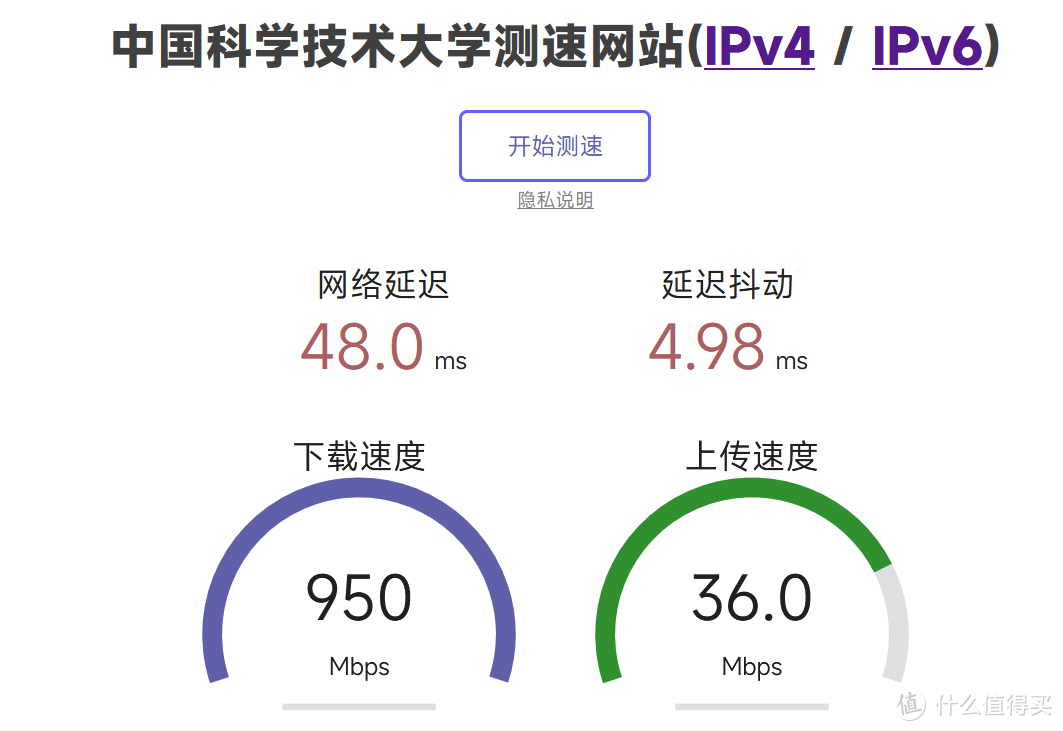

电脑端有线测速，比之前只用无线好太多了
