门控安全模块作用
门控安全模快，也叫安全模块，是为了实现在一体机宕机或遭受外力破坏时，门始终保持宕机前的状态。门控安全模块是门禁系统中介于门禁一体机和门锁的中间层；上可连门禁一体机，下可连如电锁，门磁，开门按钮，韦根读卡器等外接设备；与门禁考勤一体机一起使用，开门更安全。
普通门禁一体机接门控安全模块
方式一：先设置安全模块拨码，再修改一体机的“通讯设置或串口工作模式”。
一、修改一体机的串口工作模式
所涉型号/系列：DS-K1T105/202/201/300/301

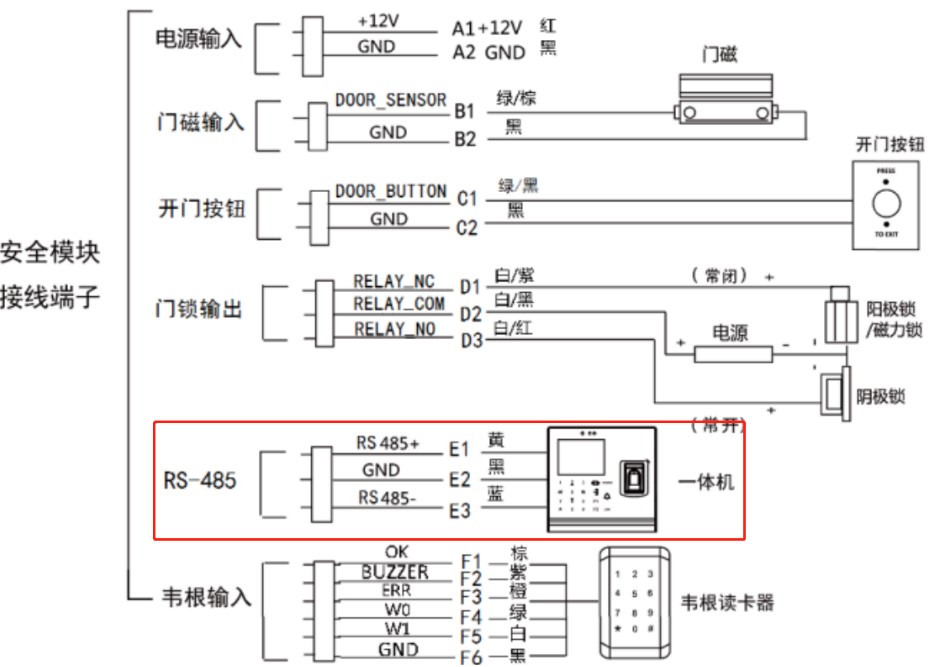

接线说明：
一体机的485+接安全模块的485+、485-接安全模块的485-
参数设置及拨码说明：

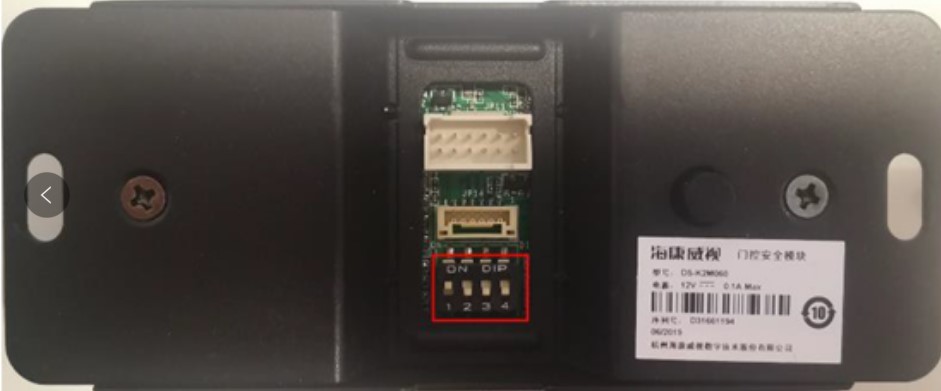

1. 门控安全模块拨码：将门控安全模块的拨码1拨至ON。

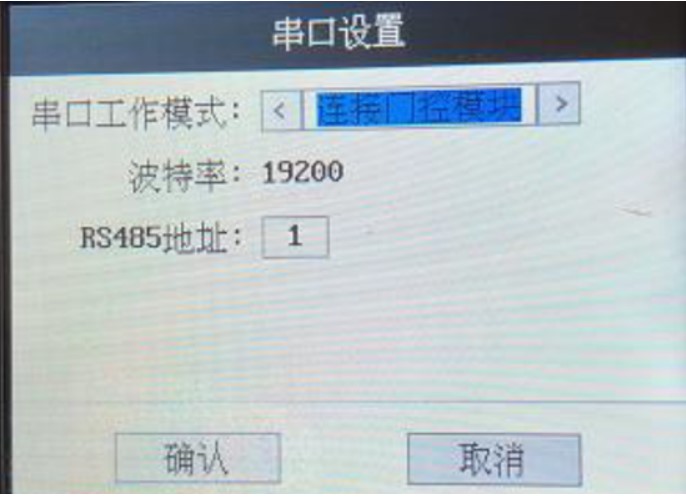

2. 一体机串口参数中将串口工作模式改成连接门控模块。
完成上述接线拨码后，可将权限信息下发至一体机中，刷卡通过后，门控安全模块门锁输出将输出开关量，此开关量可控制门锁。
二、修改一体机的通讯设置
所涉型号/系列：
1）DS-K1T604/607/610/641/671/606
2）DS-K1T341M、DS-K1T331W、DS-K1T341BMW
3）DS-K1T6Q-F40M、DS-K1T6QT-F40M、DS-K1T6QT-F71M、DS-K1T6Q-F71M、DS-K1T6QT-F71AM、DS-K1T6QT-F71AMW、DS-K1T6Q-F70M、DS-K1T6Q-F70-3XF/TB（测温）、DS-K1T6QT-F70-3XFTB(国内标配)、DS-K1T6Q-F70M-3XFTB
4）DS-K56Q-F70、DS-K1T803、DS-K1T804、DS-K1T804A、DS-K1T8101、DS-K1T8115
接线说明：
一体机的485+接安全模块的485+、485-接安全模块的485-
参数设置及拨码说明：
1. 门控安全模块拨码：将门控安全模块的拨码1拨至ON。

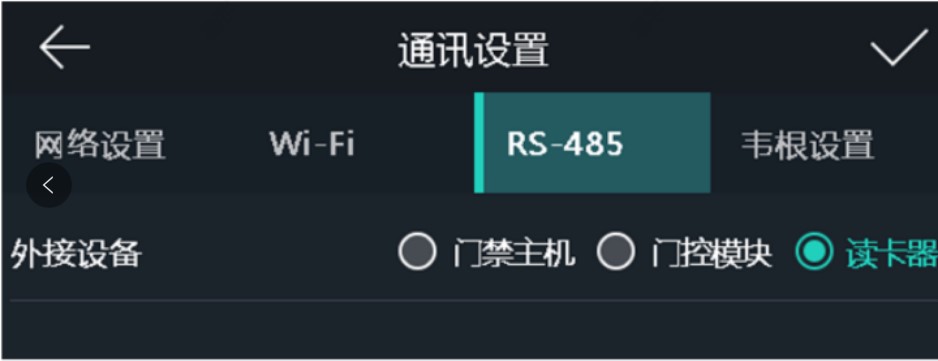

2. 进入通讯设置界面，点击RS-485进入485界面，外接设备选择“门控模块”。

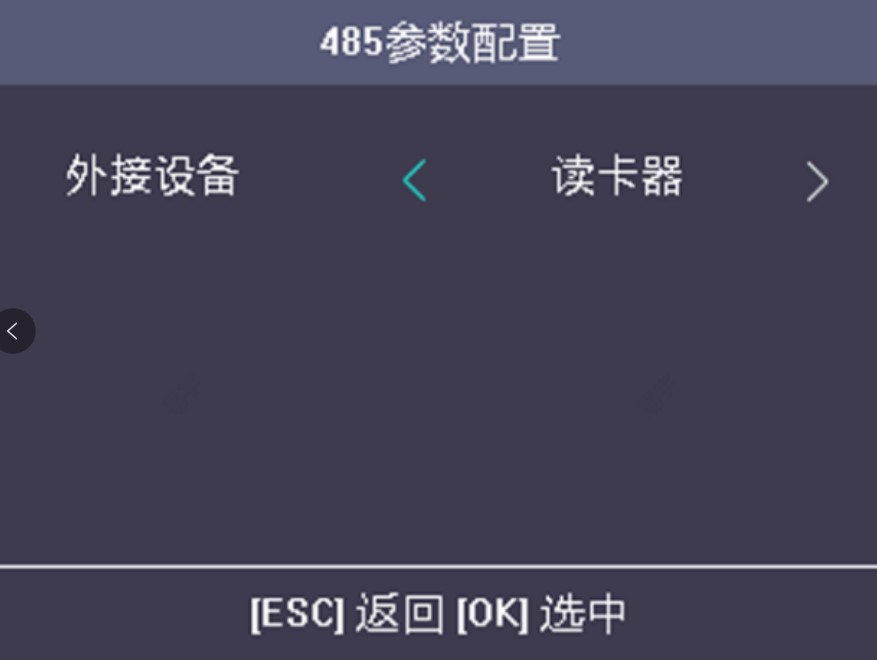

界面一：

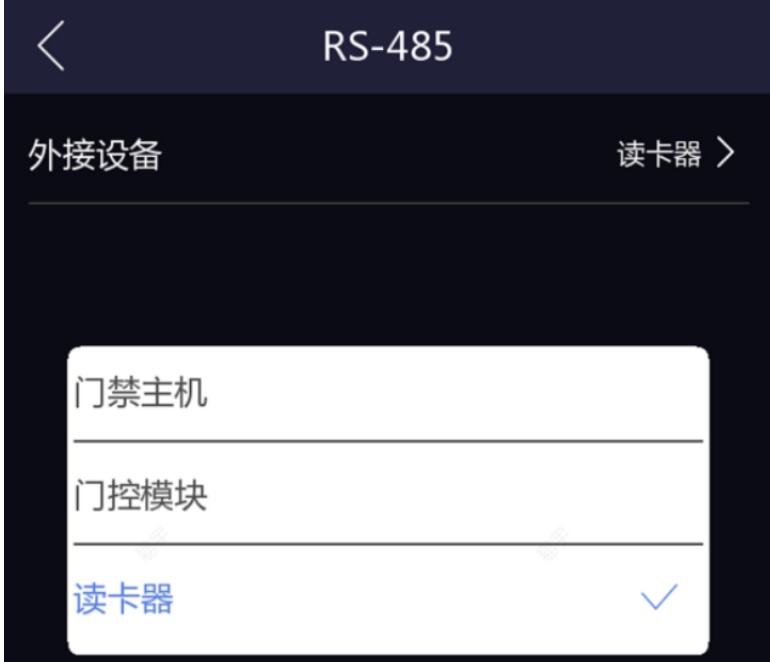

界面二：
完成上述接线拨码后，可将权限信息下发至一体机中，刷卡通过后，门控安全模块门锁输出将输出开关量，此开关量可控制门锁。
方式二：先设置安全模块拨码，再设置一体机拨码。
所涉型号/系列：DS-K1T500/501（早期设备）
接线说明：
DS-K1T500/501接线同普通门禁一体机接线一致，即485+接485+，485- 接485-即可。
拨码说明：
1. 门控安全模块拨码：门控安全模块需将第一位拨ON。

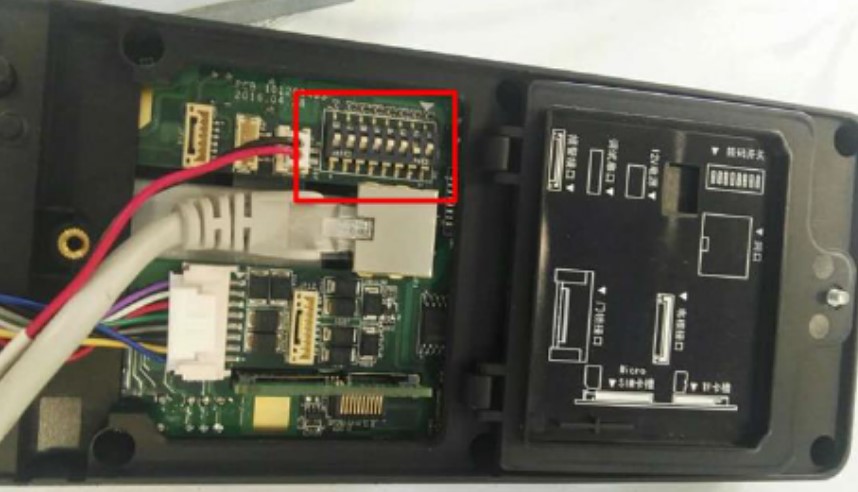

2. DS-K1T500/501拨码：一体机需将第二位拨ON。
完成上述接线拨码后，可将权限信息下发至一体机中，刷卡通过后，门控安全模块门锁输出将输出开关量，此开关量可控制门锁。
