海康威视梯控(按键/自动/呼梯)模式接线说明

海康威视梯控按键模式接线说明

一、系统架构:

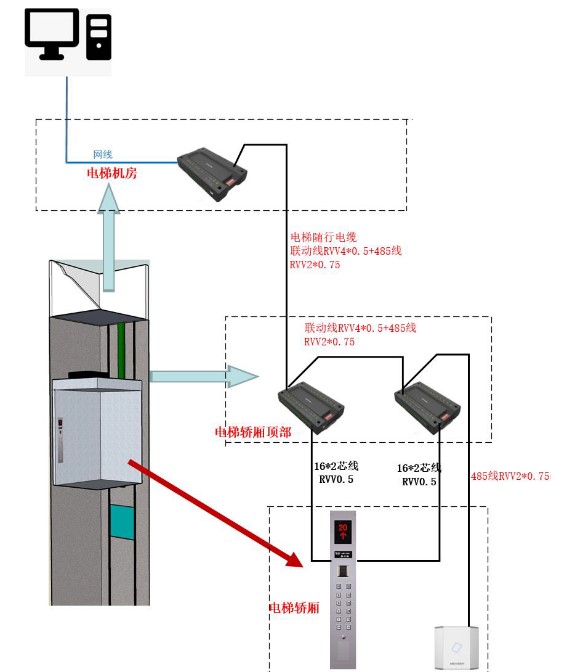

对接方法1——硬链接:梯控主机 (DS-K2210)放置在电梯机房 ,梯控分控模块(DS-K2M0016A)放置在轿厢顶部,需要用6芯电梯随行缆 。此类架构最常见但接线较为繁琐。

梯控按键模式对接模式一

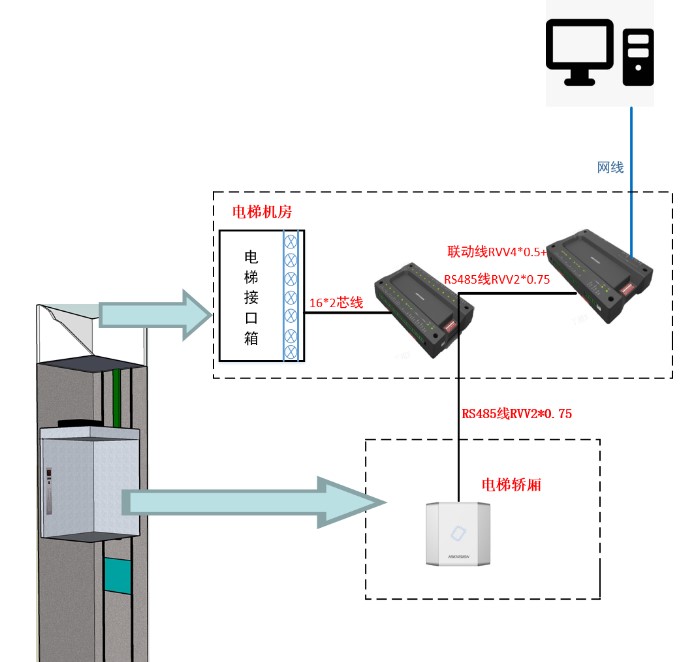

对接方法2——接口箱对接:梯控主机(DS-K2210)和梯控分控模块(DS-K2M0016A)都放在轿顶机房。只需借用2芯随行电缆,2芯用作读卡器的485通讯。此架构接线方便但需要梯控厂家提供接口箱,而大部分项目都没有接口箱。

梯控按键模式对接模式二

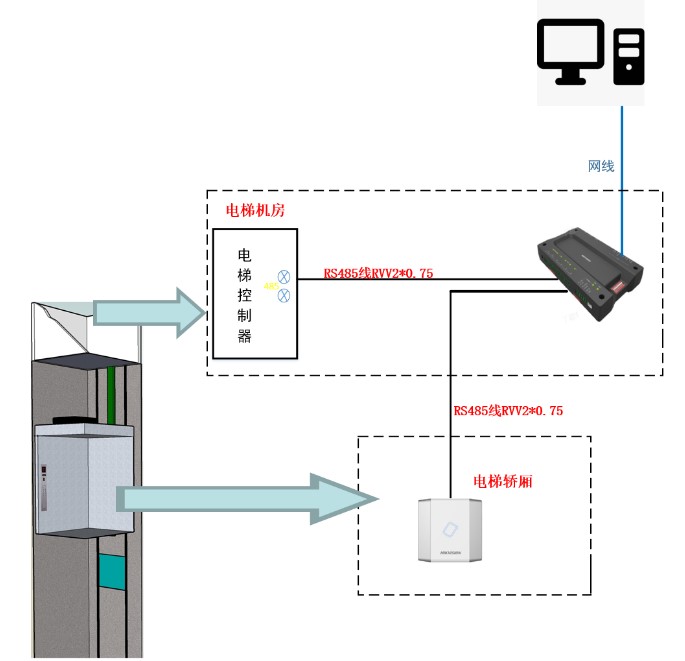

对接方法3——协议对接:梯控主机(DS-K2210)放在轿顶机房,电梯厂家提供电梯控制器。两者通过RS485方式对接。此架构需电梯厂家提供485协议,定制梯控程序或海康提供485协议,电梯厂家进行主板定制程序。

梯控按键模式对接模式三

二、硬件接线:

1、梯控分控模块的拨码:3~10。默认:拨码3,代表控制的楼层是1~16层;以此类推,如拨码10,代表控制的楼层113~128层。

2、主控与分控之间通过6芯线连接,其中两芯485线,4芯联动输出线;分控与分控之间同样通过6芯线并联,读卡器或人脸机通过485两芯线连接。

(1)先与电梯厂家确定,找出使能电梯按钮的信号线;

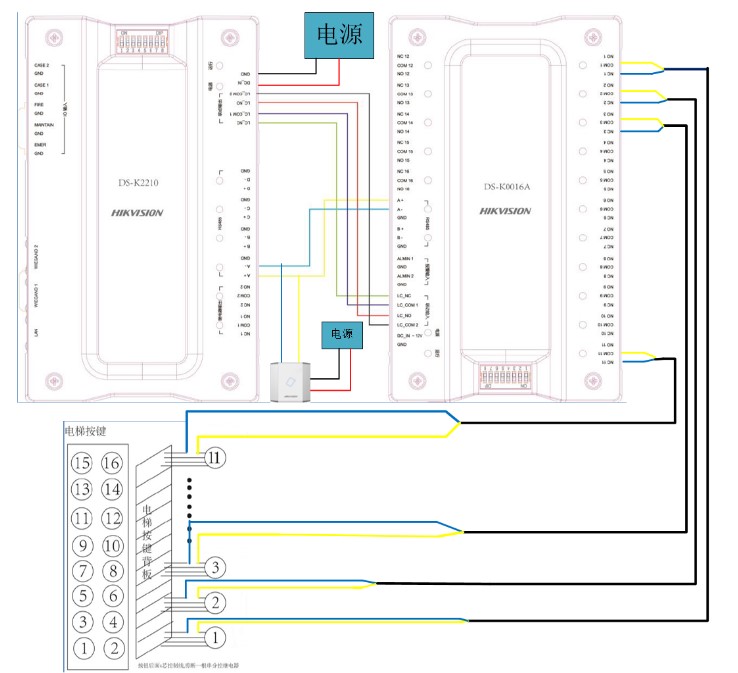

(2) 梯控分控模块(DS-K2M0016A)端子NC\COM串联接至电梯按钮的其中一根信号线,如下图所示;

(3)梯控上电之后,分控的楼层继电器反转成常开,继电器的灯常亮。

梯控分控模块的拨码




海康威视梯控自动模式接线说明

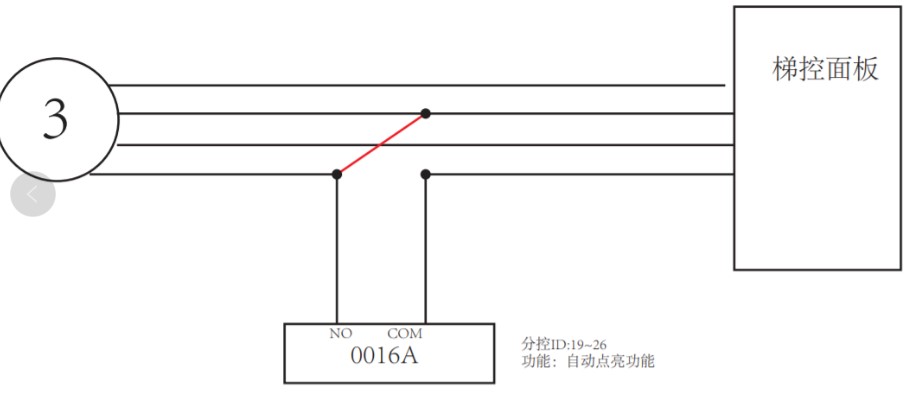

方案一:适合一卡对应一层楼的权限。

缺点:遇到一卡对应多层的权限,那么会出现刷卡之后,卡片所拥有的对应楼层按钮灯都亮,按钮灯亮的楼层都会停一下。

方案一:适合一卡对应一层楼的权限

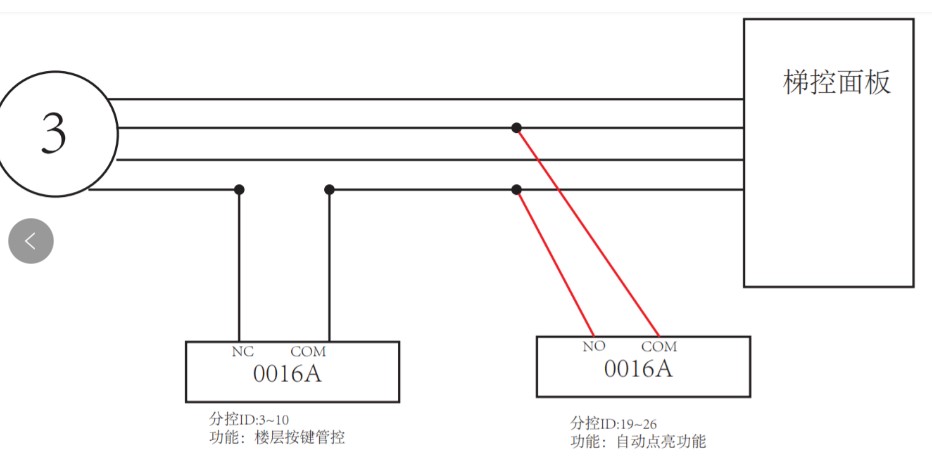

方案二:既适合一卡对应一层楼的权限(小区业主),又适合一卡对应多层楼的权限(小区物业)

实现方式: 假如现场是16层楼,现场要实现物业需要所有楼层按钮权限,物业刷卡,需要手动按按钮点亮楼层,小区住户刷卡直接自动点亮住户所在楼层。

把分控0016A拨码设置成4(3拨ON),控制17~32层的楼层按钮权限(软件里面可以把17~32层定义成1-16F)。

把分控0016A拨码设置成19(125拨ON),控制1-16层自动点亮。

给物业授权的时候,就授权17~32F的权限,物业刷卡需要手动按按钮点亮楼层按钮。

给业主授权的时候,就授权1~16F中的某一层权限,业主刷卡,楼层按钮自动点亮。

优点:解决物业拥有所有楼层按钮权限,刷卡之后所有楼层按钮都自动点亮,每层都会停一下。

缺点:需要双倍的继电器。

方案二:既适合一卡对应一层楼的权限(小区业主),又适合一卡对应多层楼的权限(小区物业)






海康威视梯控呼梯模式接线说明

一、系统架构

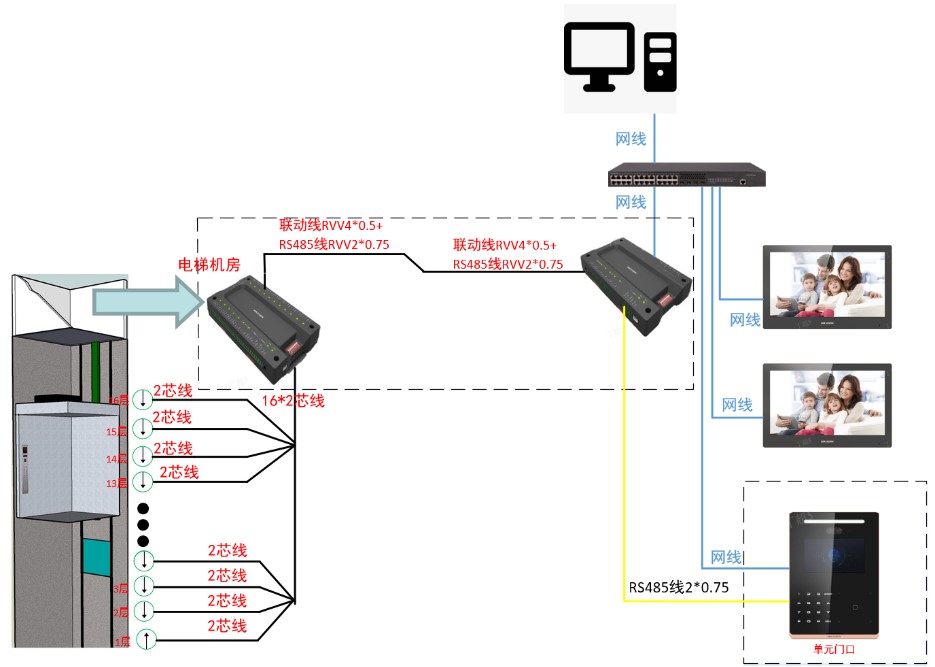

对接方式1——网络方式:梯控主机(DS-K2210)和呼梯模式梯控分控模块(DS-K2M0016A)都放在轿顶机房。梯控主机(DS-K2210)接入局域网,和门口机网络通讯。梯控和门口机必须在同一局域网。

对接方式1——网络方式

对接方式2——RS485方式:梯控主机(DS-K2210)和呼梯模式梯控联动模块(DS-K2M0016A)都放在轿顶机房。梯控主机(DS-K2210)的485口和门口机485口用RVV线连接。

对接方式2——RS485方式

二、硬件接线:

梯控联动模块与电梯之间接线:

1、梯控联动模块的拨码:11~18。默认:拨码11,代表控制的楼层是1~16层;拨码为12,代表控制的楼层是17~32层;拨码18,代表控制的楼层113~128层。

(1)与电梯厂家确定,电梯使能电梯门口上下行按钮的线;

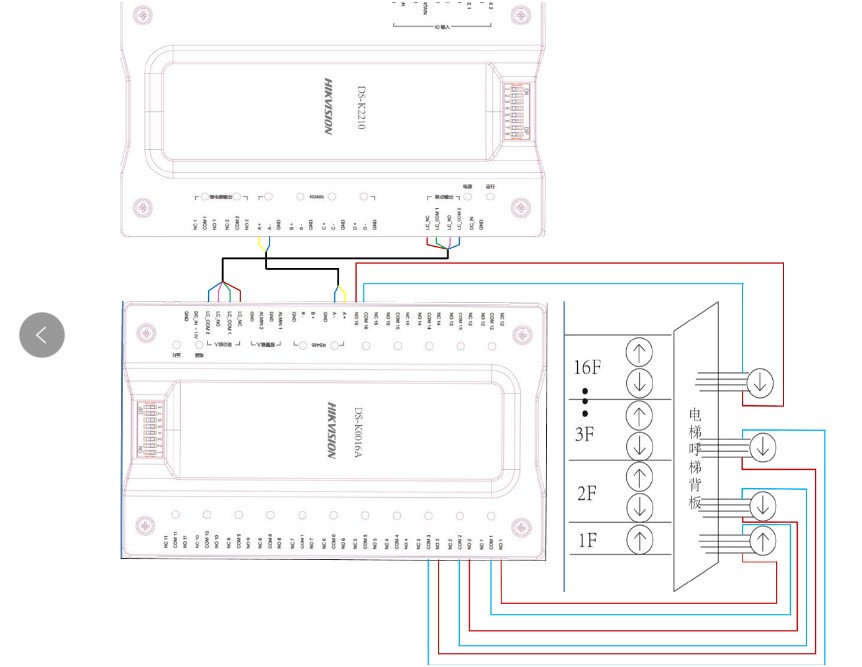

(2)DS-K2M0016分控端子NO\COM对接电梯按钮,如下图所示;


(3)一般一楼及以下接上行按钮;一楼以上接下行按钮。




海康威视梯控按键、呼梯组合模式接线说明

一、系统架构

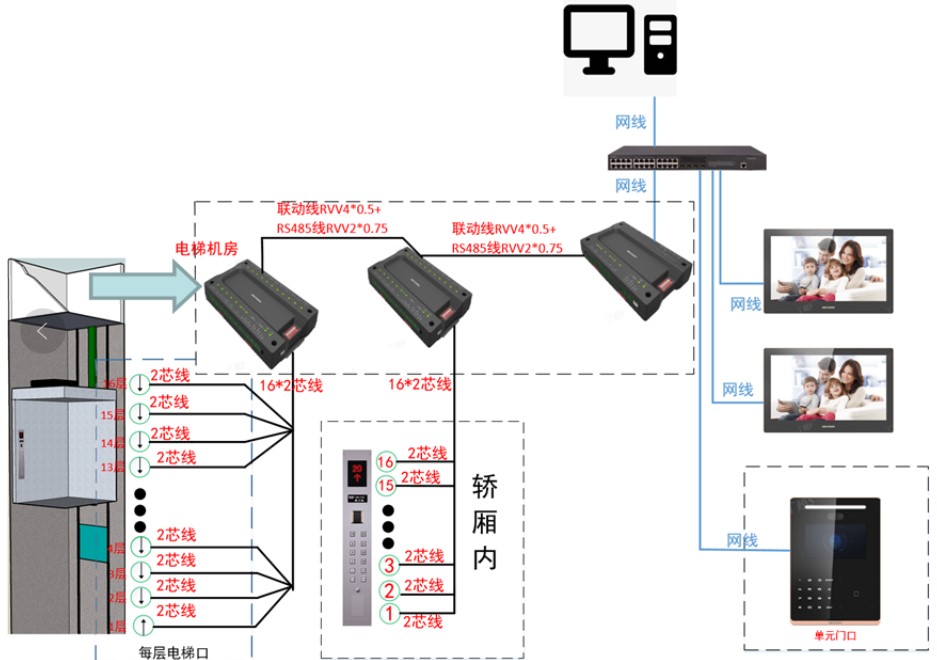

对接方式1——网络方式:梯控主机(DS-K2210)和呼梯模式梯控分控模块(DS-K2M0016A)都放在轿顶机房。按键模式梯控分控模块(DS-K2M0016A)放在轿厢顶部。

对接方式1——网络方式

对接方式2——RS485方式:梯控主机(DS-K2210)和呼梯模式梯控分控模块(DS-K2M0016A)都放在轿顶机房。梯控主机(DS-K2210)的485口和门口机485口用RVV线连接。

对接方式2——RS485方式

二、硬件接线:

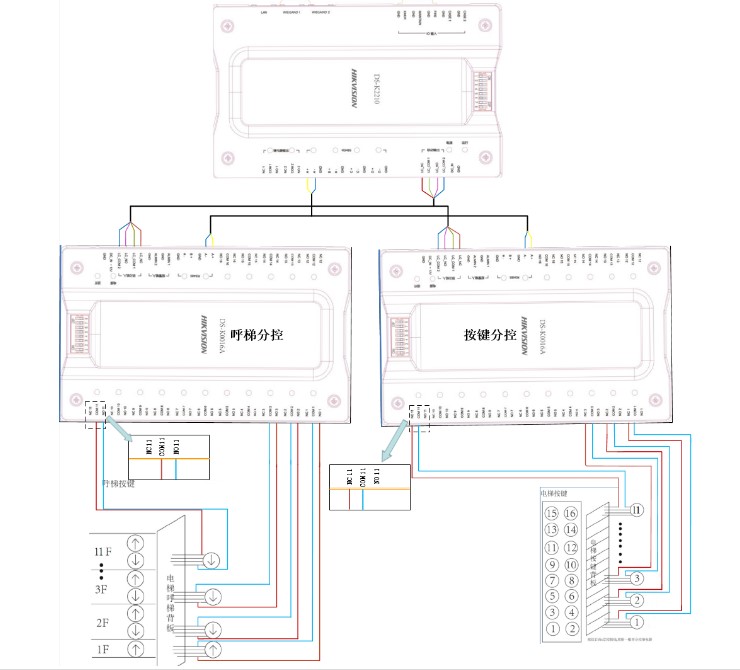

呼梯模式梯控联动模块(DS-K2M0016A)、按键模式梯控分控模块(DS-K2M0016A)和电梯接线方式之间接线方式可分别参考呼梯、按键模式接线方式。

呼梯模式梯控联动模块
