3.5、6.5音频转卡农接法图解、音频线转莲花头接线图


3.5、6.5音频转卡农接法图解，音频线转莲花头接线图。

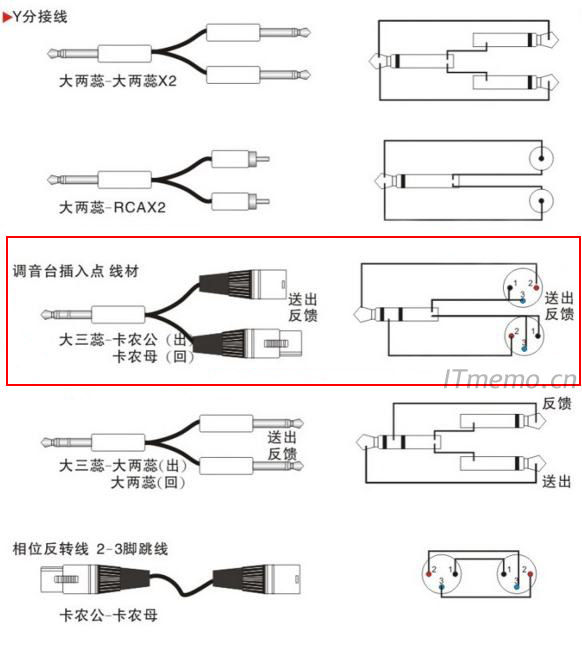

Y分接线：

3.5、6.5音频转卡农接法图解、音频线转莲花头接线图 第1张

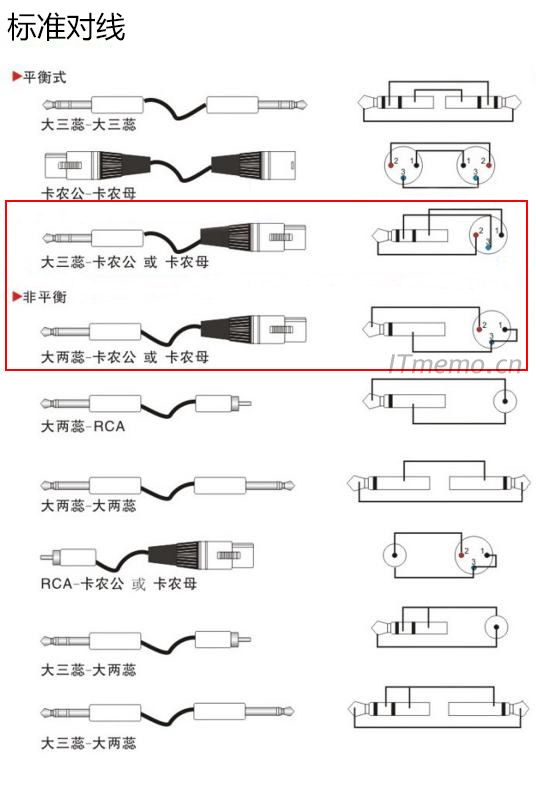

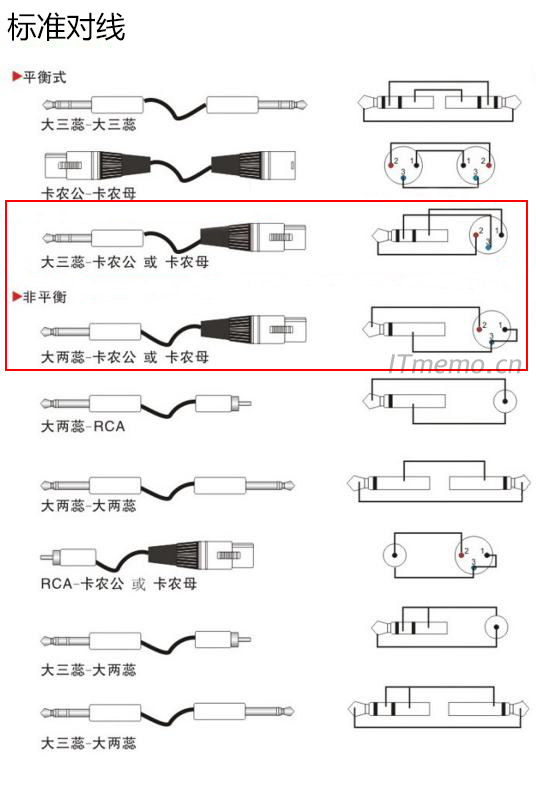

标准对线：平衡式/非平衡

3.5、6.5音频转卡农接法图解、音频线转莲花头接线图 第2张

注意事项：

1、音频线一般都是三芯的，两根左右声道，一根屏蔽。接3.5插头：把其中一根声道线和屏蔽线拧在一起，另外一根（一般是红的）接到3.5的火端（也就是主端口），拧起来的一端接3.5的地端口。

2、卡农：看清楚每个端口号。分1、2、3的，把3.5火端的那根先接到卡农的2口，另外两根不要拧起来，分别接到卡农的1、3口即可。

3、如果是两芯音频线，3.5头分别接上音频线的火端和地端，卡农头还是火端接2，而1、3则要用线把两头短路后再焊上音频线的屏蔽线即可。

4、注意由于3.5插头比较小，容易造成火地两线短路，最好在两线中间用包布隔一下！
