监控设备的供电在方案制定和施工安装过程中都是重要的环节，特别是在施工阶段，对设备的供电规格、要求和特征需有所掌握，确保工程顺利高效的完成。接下来小编给大家介绍TP-LINK监控摄像机的供电接口类别、供电规格、供电方法，方便施工参考。
摄像机DC圆口规格

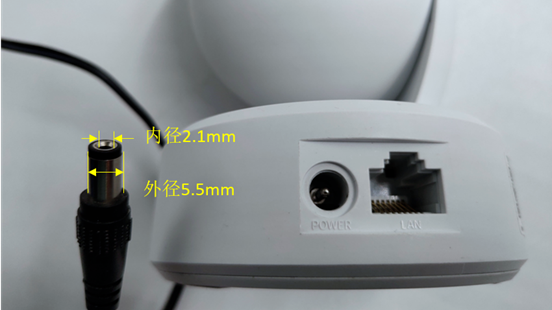

大部分摄像机的电源适配器接口都是DC插头5.5*2.1，其中5.5指的是电源适配器的插头外径5.5mm公差±0.05mm，2.1指的是电源适配器的插头内径2.1mm公差-0/+0.1mm，即内径范围2.1-2.2mm。电源适配器插头的内部为正极，外部为负极，而摄像机接口正负极正好相反内部为负极，外部为正极。
需要注意的是，全景摄像（鱼眼）电源适配器与通用摄像机DC接口规格不同，其口径为外径3.5mm公差±0.05mm，内径1.35公差-0/+0.1mm。除口径相对较小外，正负极与通用适配器相同。

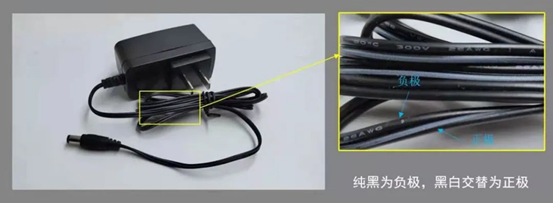

部分工程商朋友看可能会将电源线剪开，进行线路延长。需要注意延长线的连接中注意正负极的识别，线材上纯黑色有文字的为负极，黑白交替的为正极。

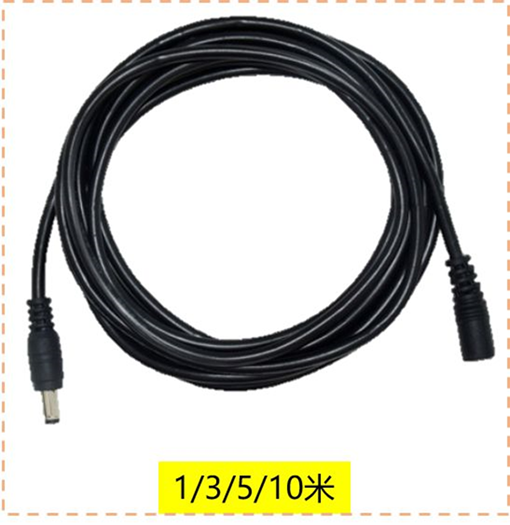

家用IPC原装电源一般是3米/5米的长度，常见的DC延长线有1/3/5/10米长度，可以根据实际场景的需求选择不同长度的延长线进行供电。
具体的延长方式可参考：无线摄像机安装距离远，能不能用转接线延长供电距离？
高速球DC端子供电

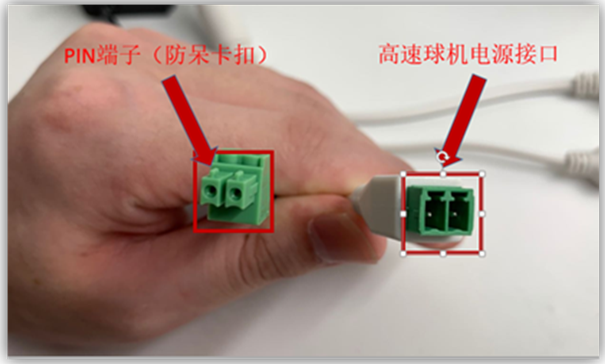

我们的高速球机出厂均自带电源适配器，其电源接口使用的是方形PIN端子接口，为防呆卡扣设计，不用担心正负极会接反。
*高速球机的电源适配器不建议电源线延长，否则极有可能因为供电不足导致高速球机工作异常，如无法正常启动、预置点偏移等。

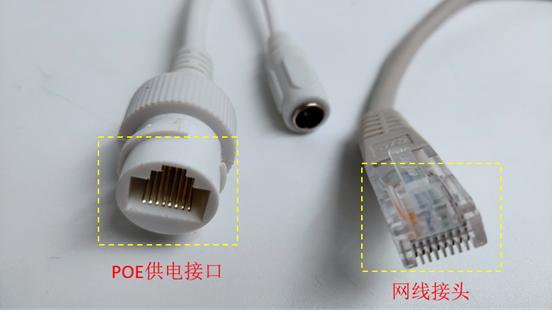

摄像机PoE供电
PoE供电是常见的供电方式，简单、安全、标准。标准PoE通过网线的1236或4578芯进行供电，1236芯传输数据。当然PoE接口就是普通网线的接口，无需另外提供DC接口。
PoE供电分为两种：标准PoE供电和非标准PoE供电。
标准PoE：通过网线的1236或4578芯进行供电，1236芯传输数据。我司PoE系列设备均支持标准PoEA/B，即支持1236、4578两种方式供电，同时符合IEEE 802.3af和IEEE 802.3at供电标准，适用性更广，更方便。
非标准PoE：非标准PoE供电是相对于标准PoE而言，非标准PoE供电之后则直接提供12V、24V、48V或54V的供电参数、不管终端设备是否支持PoE。因此，一般非标准PoE的电源及其设备都是配套定制的，不能随意使用，否则可能导致设备故障或不稳定。如我司的TL-IPC5Y36F-A则只支持Passive PoE供电，不支持标准PoE供电，只支持自带的PoE模块进行供电。
推荐阅读：PoE摄像头是通过1236供电还是4578供电呢？要实现多个监控点串接安装，就选PoE级联摄像机云摄录一体机TL-IPC5Y36F-A上市，一台一方案PoE供电，选TP-LINK就对了！（附多种方案）
摄像机DC集中供电
集中供电在安防施工中较为常见，集中供电方案的优点在于统一控制和管理供电方案，减少工程线缆的使用。

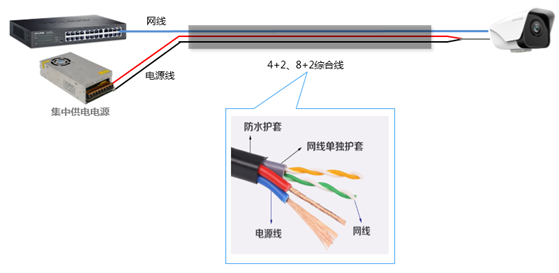

集中供电示意图
但是集中电源在使用过程中比较容易出现供电不足的情况导致IPC启动不了、夜间IPC频繁重启灯问题。此时可按照如下方法处理：
1、适当调高电源输出电压—在+V ADJ标识位置，使用十字螺丝刀旋转可以适当调整输出电压防止压降导致设备无法正常启动。
2、如果使用网线供电，则4、5拧合为正，7、8拧合为负，采用2+2的方式供电，有效降低阻抗。
3、更换材质更好、线径更粗的供电线材，如纯铜/0.75mm等 ，可以有效避免压降。
推荐阅读：TP-LINK摄像机供电延长技术，消除集中供电线长问题解决集中电源供电不足最有效的办法在这里
摄像头供电规格要求
在设备标签上会标明工作电压要求，设备要正常工作电压必须达到额定电压，低于设备额定电压可能会导致设备无法正常运转等现象。我司摄像机工作电压有三种规格，从大到小分别为：12V、9V和5V，选择电源适配器时一定注意电压不能低于设备标签的额定电压。

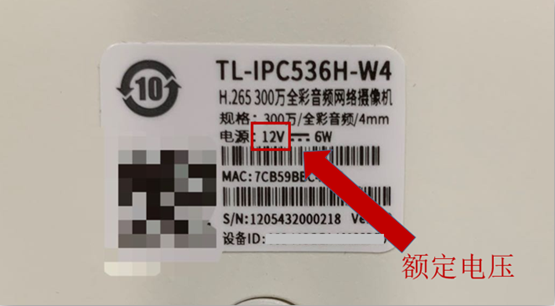

摄像机标签上同样表标明了设备工作所需的功率大小，所选择的电源适配器的功率大小不低于标签上额定功率。以下图为例，设备的额定电压为12V，额定功率为6W，根据（额定功率=额定电压×额定电流），所以选择的电源适配器不低于12V/0.5A，为了确保工作稳定这里我们推荐的电源适配器为12V/1A。
其他供电说明
1、车载供电
车载供电则是利用车载蓄电池进行供电，小型车辆可采取点烟器充电口转DC从而实现车内监控设备的正常供电，对于大型车辆，则有专门的电瓶输出稳定的直流电源供电。

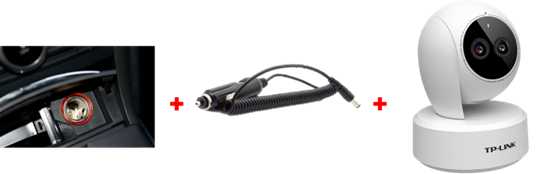

点烟器供电图示
注意事项：
1、大型运输汽车一般为24V，小型汽车一般是12V，电流不超过10A；
2、对于大部分规定电压在12V或9V的摄像头设备来说，24V需要降压器转变成12V才能正常供电。
2、太阳能供电

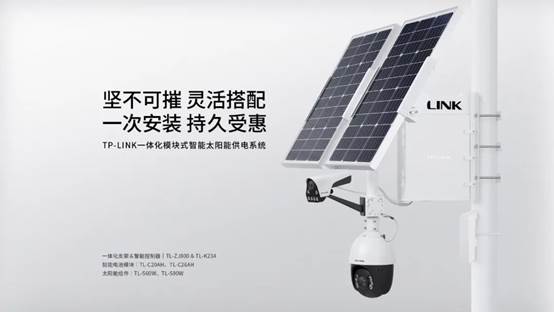

目前已推出太阳能供电系统TL-ZJ800&TL-K234，输出3路12V直流电源，最大输出电流可达5A，满足多场景使用。
注意事项：目前太阳能供电系统最多可以给三个负载供电，内置了DC-DC电路进行稳压，输出电压为稳定的12V，因此当供电电压超过12V，例如给24V受电设备供电则需要加逆变器将电压转化为设备支持的电压。
推荐阅读：TP-LINK智能太阳能供电系统整装上市，精工品质锻造，一次安装，持久受惠！太阳能供电系统常见问题解答集锦有项目需要安装太阳能监控系统，该怎么下手？
3、其他地区或国外取电
部分用户会在非大陆地区或其他国家使用我们的监控设备，但由于电源接口或规格要求不同而无法使用。所以，需要针对不同地区，适配当地的直流取电接口，如果需要适配低压，则需要进行电压转换。
· 针对需要12V直流供电的设备，使用当地的电源适配器给设备提供12V供电即可，不需要进行任何转换。

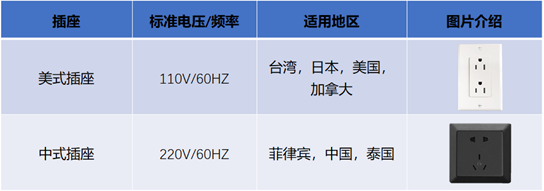

· 针对需要使用交流市电供电的设备，或必须使用设备自带的电源适配器，则需要进行接口和电压的适配，以下为电源接口说明：
注意事项：
1、对于两孔插头，电源适配器规定电压在110V-240V之间。美式插座两孔可以正常使用，设备供电正常。
2、对于规定两孔220V电压供电电压的，则需要中间接入逆变器将电压转换到220V才能正常使用。
3、对于三孔220V电压供电的，需要美标转化插头再接入逆变器将电压转换到220V才能正常使用。
美标转化插头
常见问题
1、 摄像头的电源线一般距离是多远，支持延长线吗？
Re：我司摄像头电源先根据摄像头的种类分为3m和5m两种规格，支持外接DC延长线，建议采用0.5mm无氧铜或更好的线材，尽可能减少线路损耗避免设备供电不足。
2、 非PoE的摄像机如何使用标准PoE供电？
Re：对于非 PoE 摄像机，一般采用 DC 12V 供电，可以使用PoE分离器将标准 PoE 线路传输的供电和数据信号分离为DC 供电和网络接口，提供非 PoE 摄像机接入。
3、 摄像机既支持DC也支持POE，供电优先级是什么？
Re：对我司IPC产品来说，没有明确哪种供电方式的优先级更高，哪种供电方式的电压更高就以哪种方式来供电。
4、IEEE 802.3af和802.3at标电压电流和功率是多少？
Re：目前标准PoE供电主要有两种标准：IEEE 802.3af和IEEE 802.3at。PoE标准供电系统的功率、电压、电流参数为：
