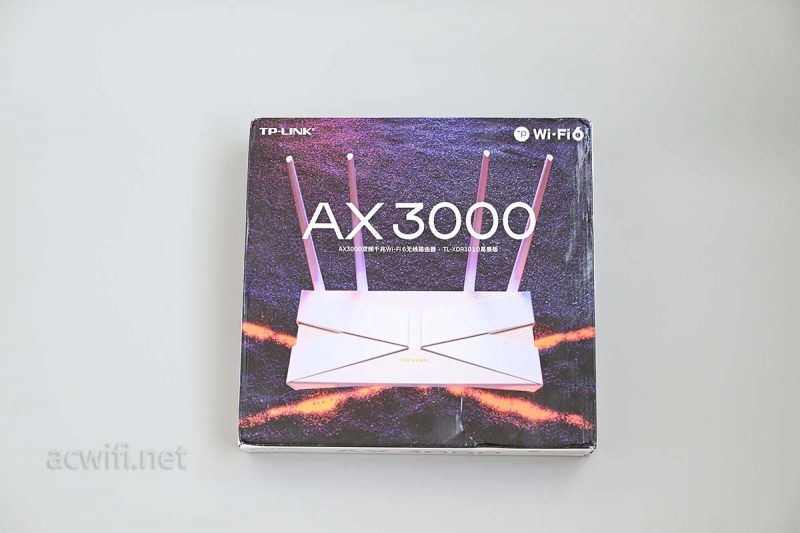

XDR3010外包装：

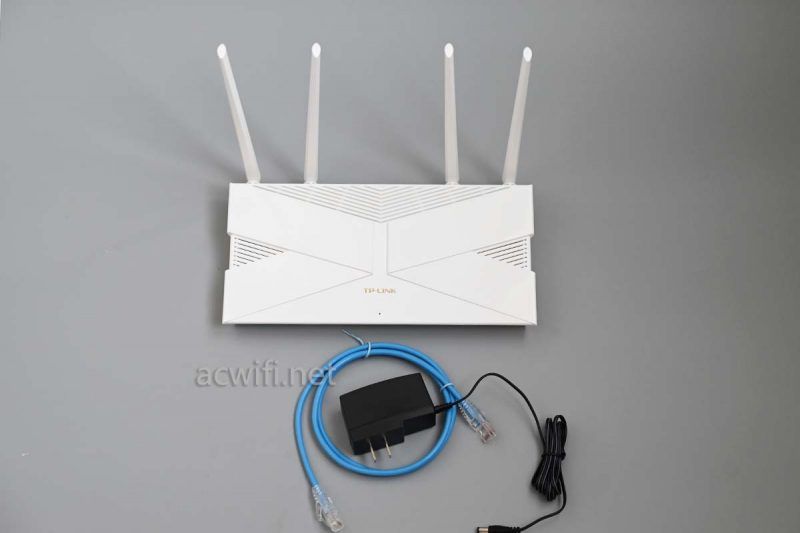

取出所有东西，上面有一层塑料膜，我撕掉了，因为拆机前简单测速了一番，不撕的话会很热。（上盖有散热孔）

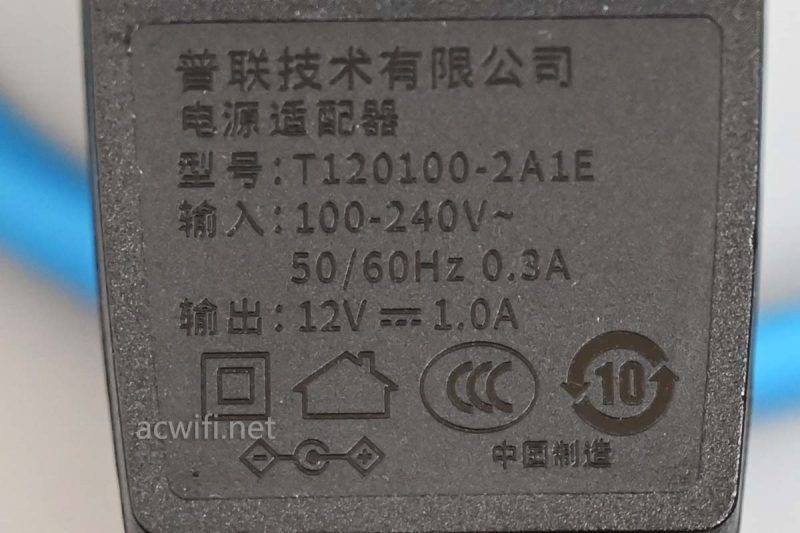

电源输出规格12V/1A，实测待机功率6W整，勉强。。当双频高还并发时，整机功率能达到11W。

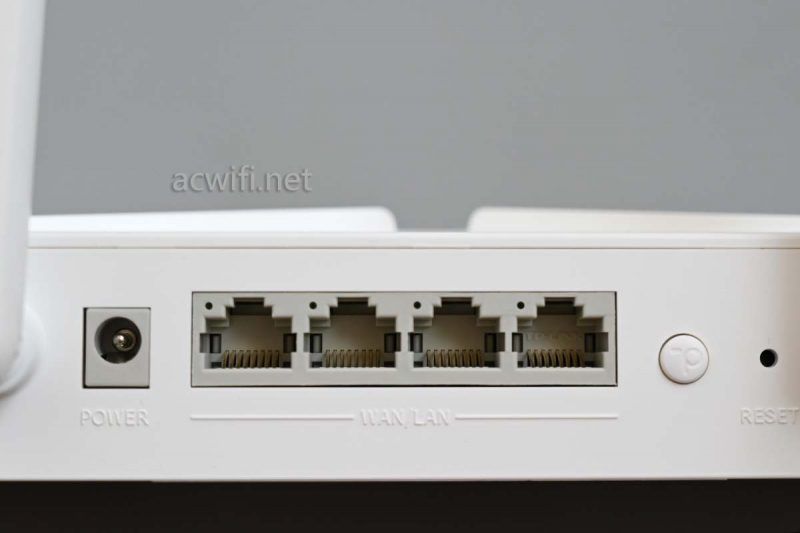

机身背面接口：
四个全千兆网口，支持盲插，有易展组网按键。

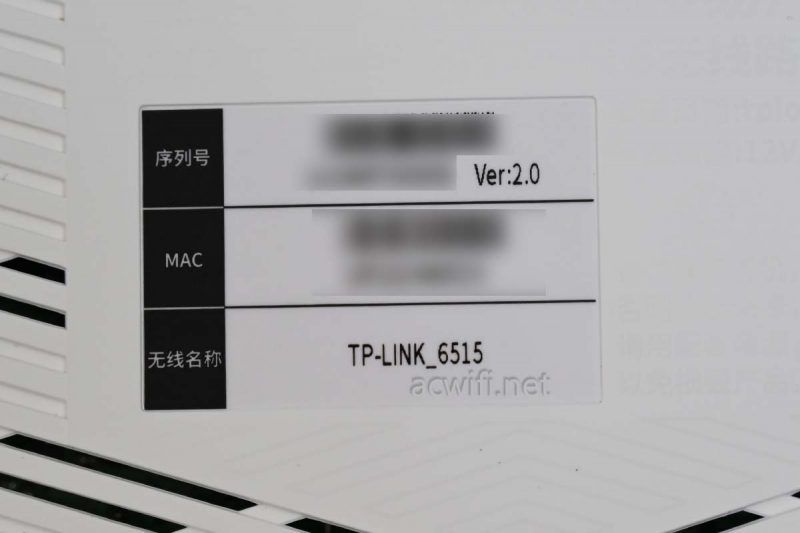

机身底部标签：硬件版本号V2.0。

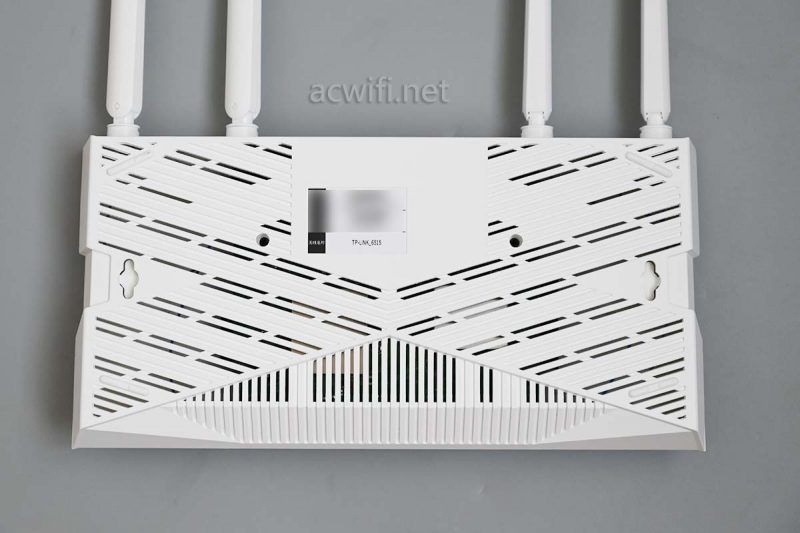

底部有壁挂孔位：

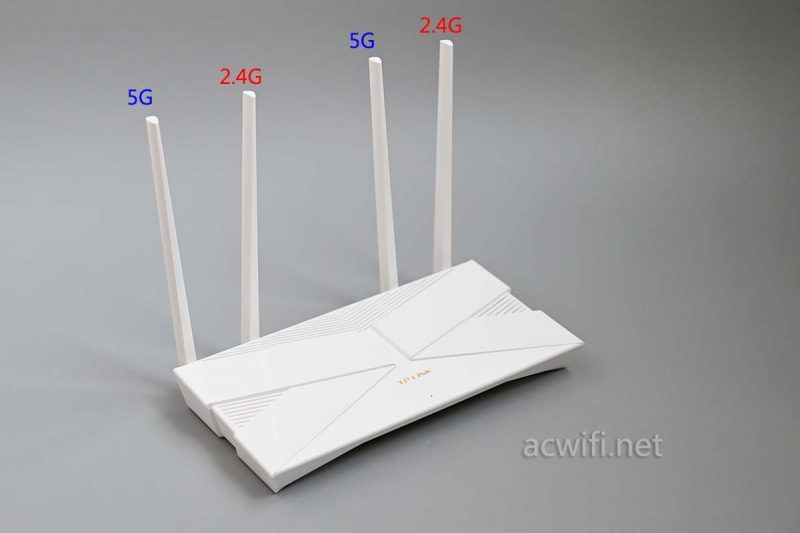

四根天线的布局如下图：

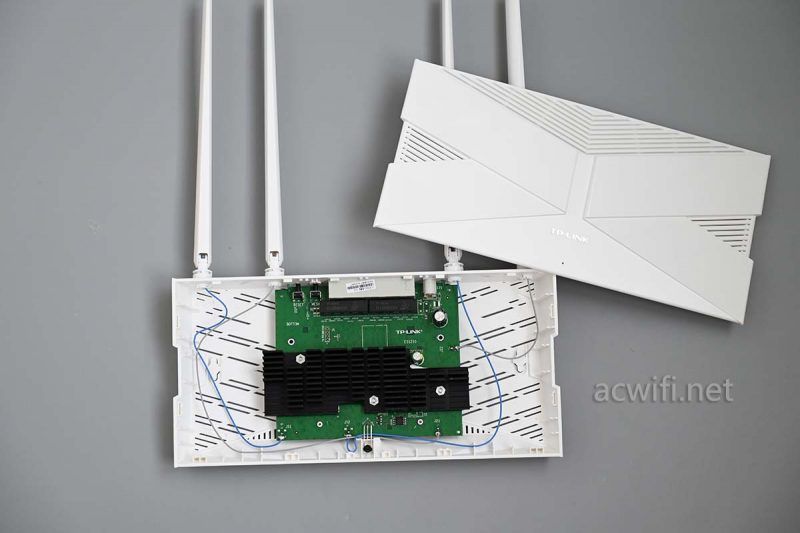

拆开外壳：
看见主板面积占外壳的一半吧，比较小的板子。
散热器比较厚，也有一定的高度，导过来的热量通过上盖的散热孔溜走。
四根馈线都比较长，可以方便地把主板180度翻转。

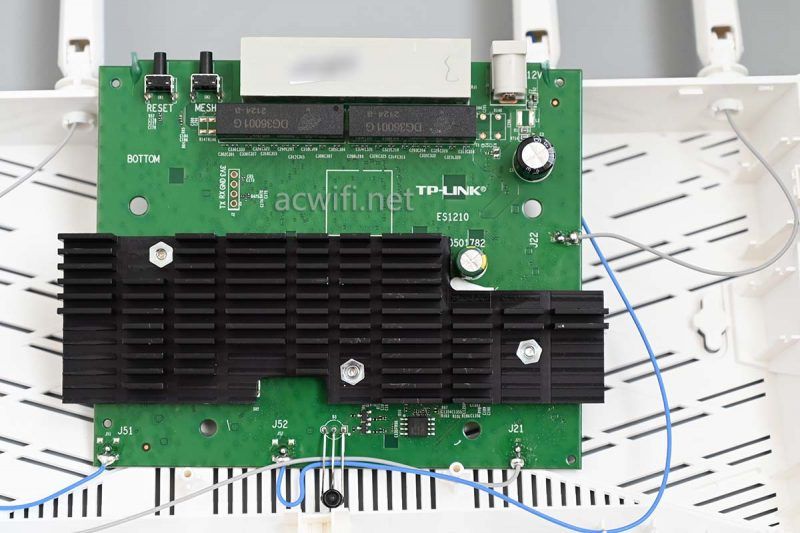

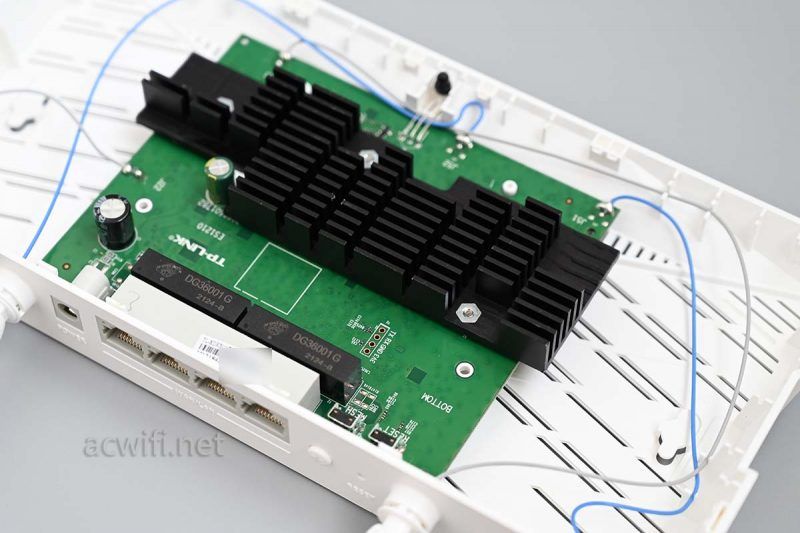

这一面看见网口，我定义为主板正面：

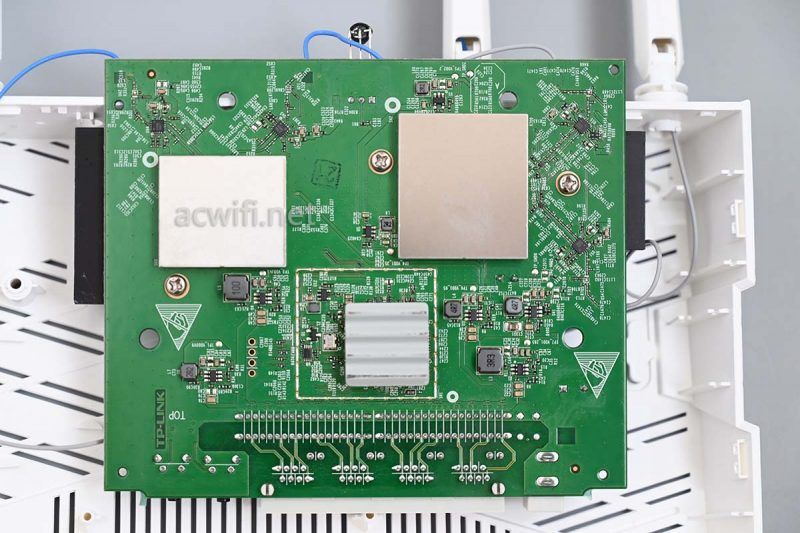

翻过来看主板背面：
这板背面没有金属散热器，只有一片碳化硅陶瓷散热片，从位置来看，它底下在的芯片是交换机芯片。

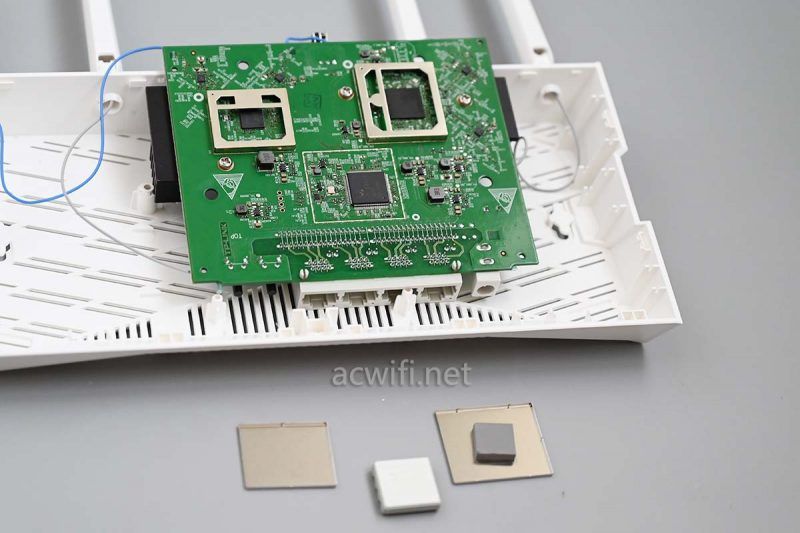

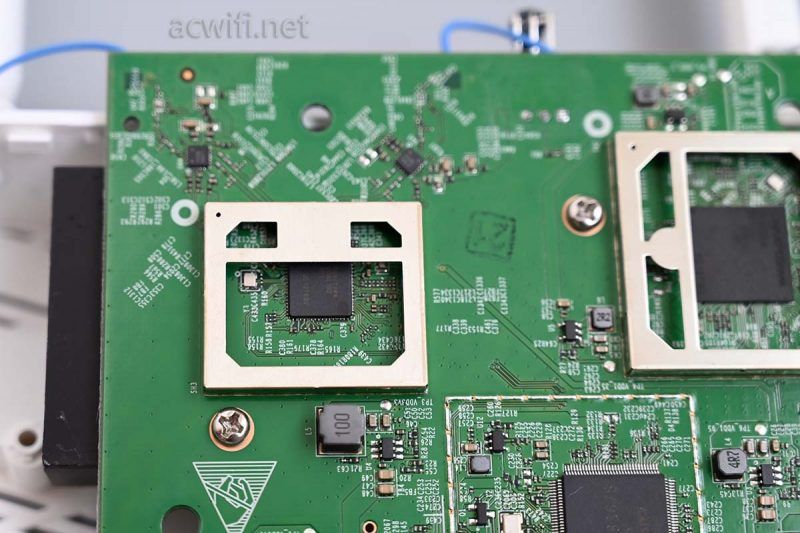

撬开2个屏蔽罩之后：

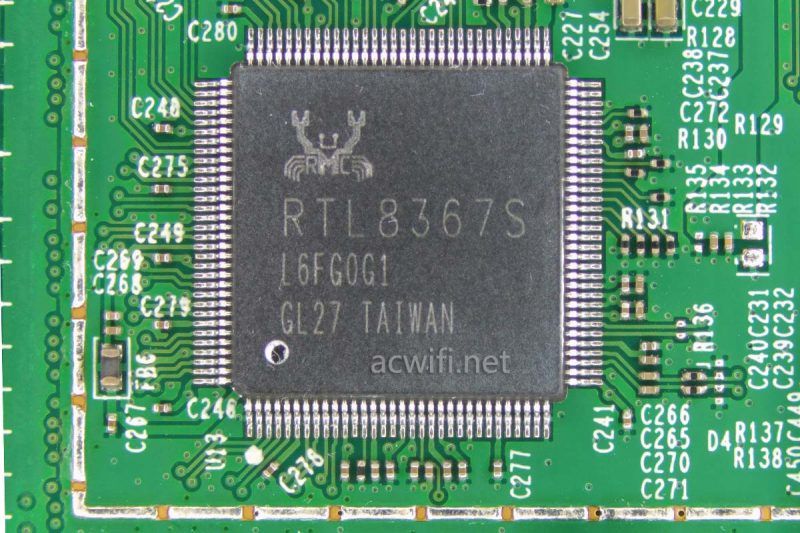

先说交换机芯片吧，型号是RTL8367S：
我不清楚这颗RTL8367S和大道飞流系列所用的RTL8367SC有什么区别，但我测出这款XDR3010的3个LAN口到CPU的总带宽是1Gbps，有1Gbps瓶颈。为啥会这样呢？？搞不懂！
9月10日15点更新内容：

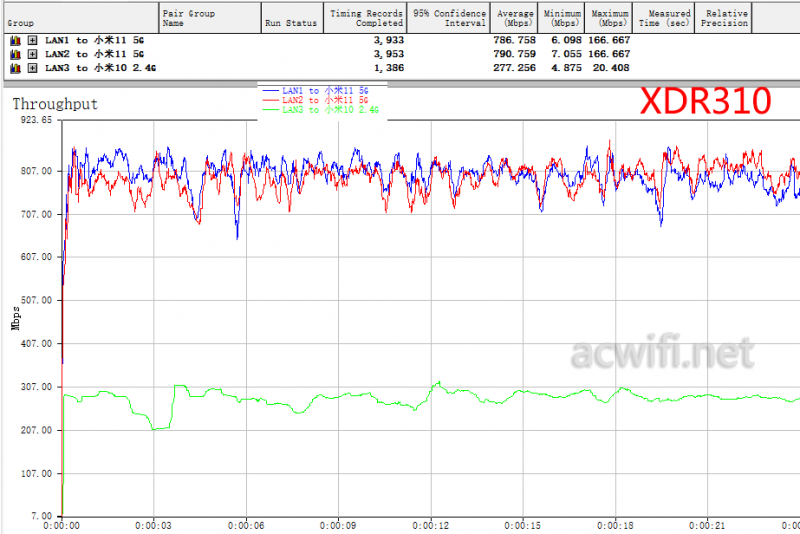

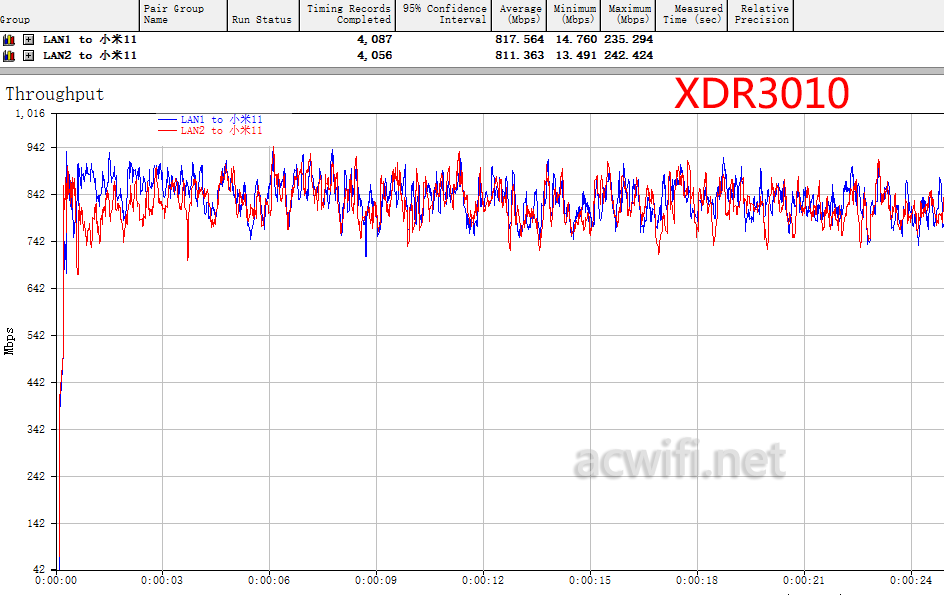

是因为我手残，在用显微镜拍照芯片时，镜身上的一螺调节松紧的螺母掉下来砸到主板上了，当时我没有留意，国为还能开机嘛，结果在测试2个LAN口到5G的速度总是不能超过1Gbps，以为是有瓶颈。昨晚在京东买的第二台收到了，刚重测了一下，2个LAN口到小米11的5G总速度达到1.62Gbps：
如果同时用第三个LAN口向小米10的2.4G测速，这时三个网口到CPU的带宽达到了1850Mbps。
所以XDR3010并没有1G瓶颈。

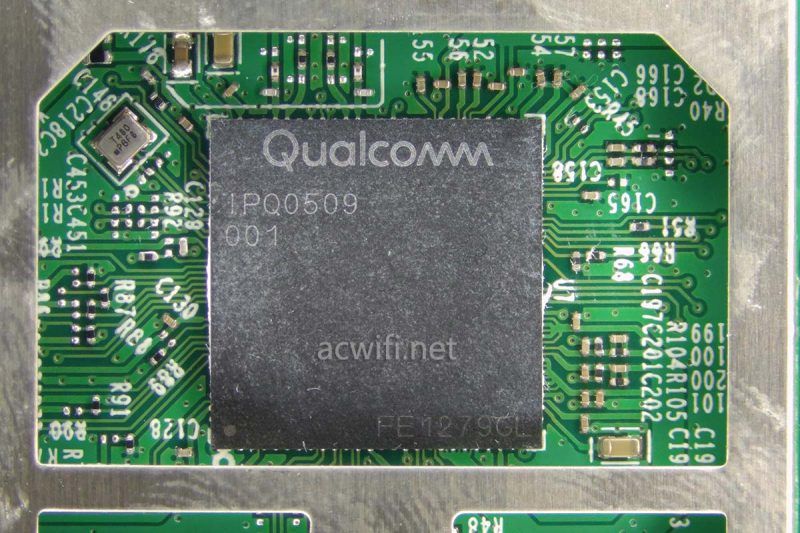

XDR3010的CPU的型号是IPQ0509，双核1GHz，带单核12线程NPU。集成了2x2mimo的2.4G，速率574Mbps。
IPQ0509集成256MB内存，所以你看不见主板上有内存芯片。

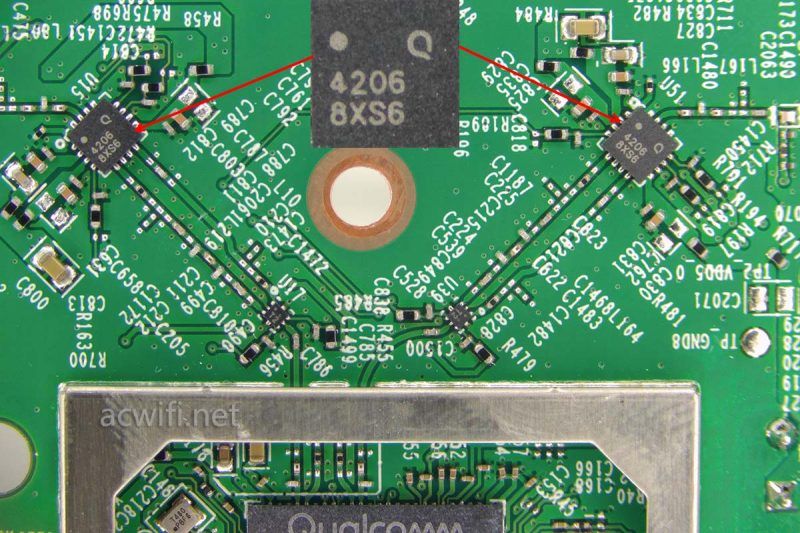

CPU外面有2颗FEM芯片，型号是QPF4206。
QPF4206的参数如下：
• 2412 – 2484 MHz
• POUT = +19dBm MCS11 HE40 -43dB Dynamic EVM
• POUT = +21dBm MCS9 VHT40 -35dB Dynamic EVM
• POUT = +22.5dBm MCS7 HT20 -30dB Dynamic EVM
• POUT = +25dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 33 dB Tx Gain
• 2.1 dB Noise Figure
• 15 dB Rx Gain & 6 dB Bypass Loss
• 25 dB 5 GHz Rejection on Rx Path
QPF4206是中等功率的2.4G FEM芯片。

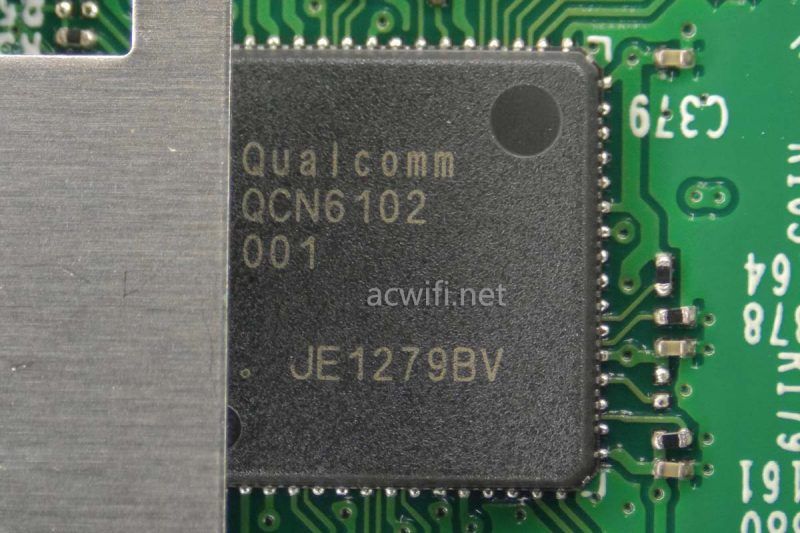

XDR3010的5G芯片型号是QCN6102，支持2x2mimo，在160MHz频宽下最高速率2402Mbps，高通AX3000四条流的产品都用它，除非不是它。

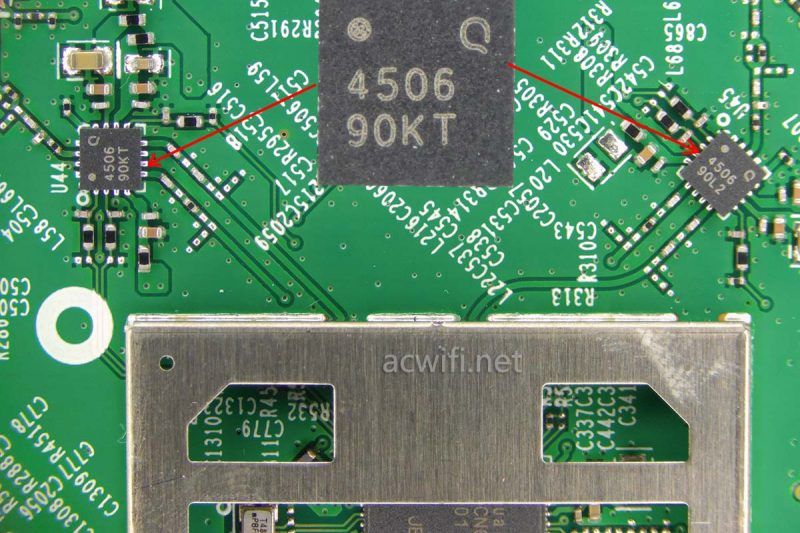

外置了两颗5G FEM芯片，型号是QPF4506
QPF4506的参数如下：
• 5150 – 5925MHz
• POUT = +15 dBm MCS11 HE160 -43 dB Dynamic EVM
• POUT = +21 dBm MCS9 VHT80 -35 dB Dynamic EVM
• POUT = +23 dBm MCS7 HT40 -30 dB Dynamic EVM
• POUT = +25 dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 30 dB Tx Gain
• 1.7 dB Noise Figure
• 13.5 dB Rx Gain & 6.5 dB Bypass Loss
• 28 dB 2.4 GHz Rejection on Rx Path
QPF4506是中等功率的5G FEM芯片。
（QPF4506也在XDR5430v2上使用。）

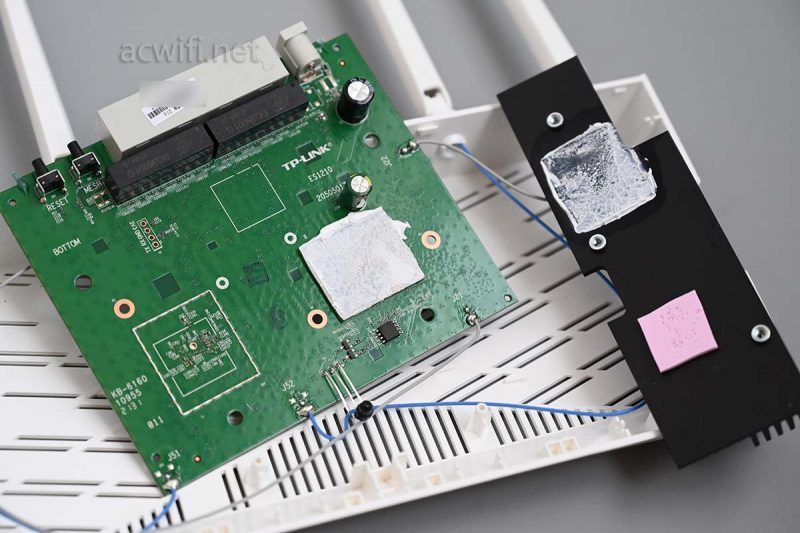

主板上有几颗螺丝，是固定正面那个散热器用的，拧下来之后黑色的散热器就可以拆下来。
也有一片屏蔽罩，位置是在IPQ0509正下方，撬开这个屏蔽罩，里面空的。

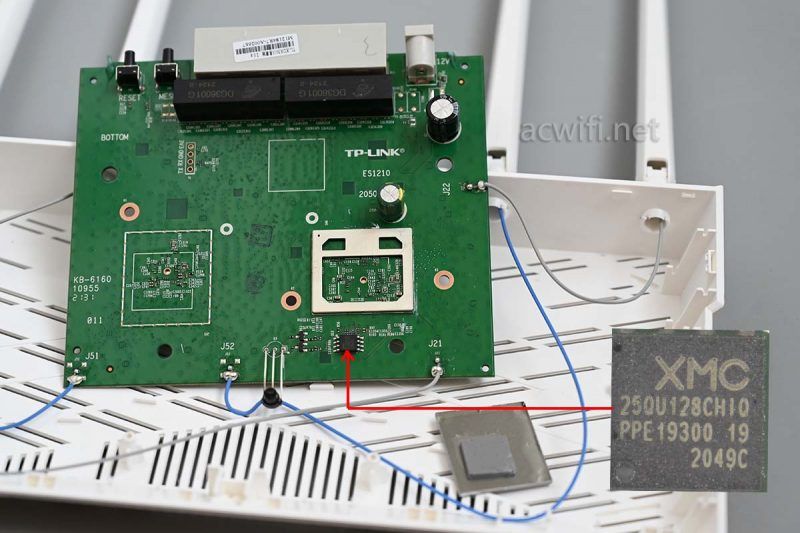

下方有一颗闪存芯片，容量16MB。

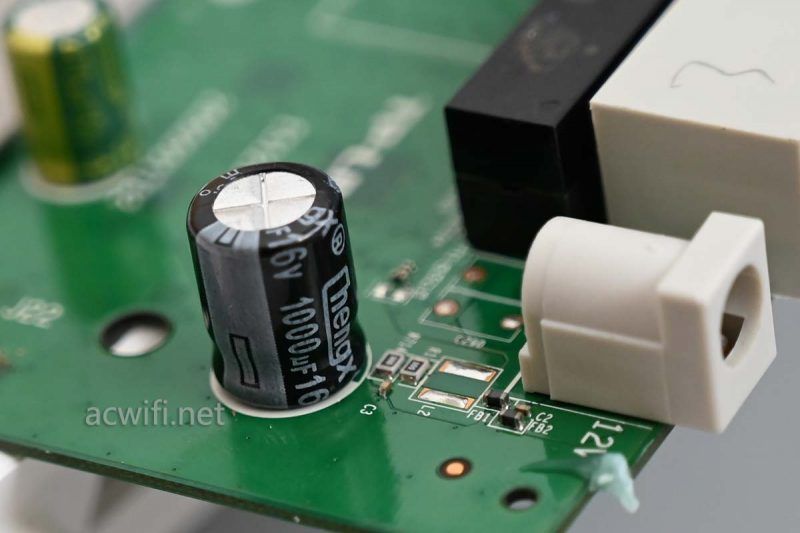

DC输入口附近的大电容：16V/1000 uf：

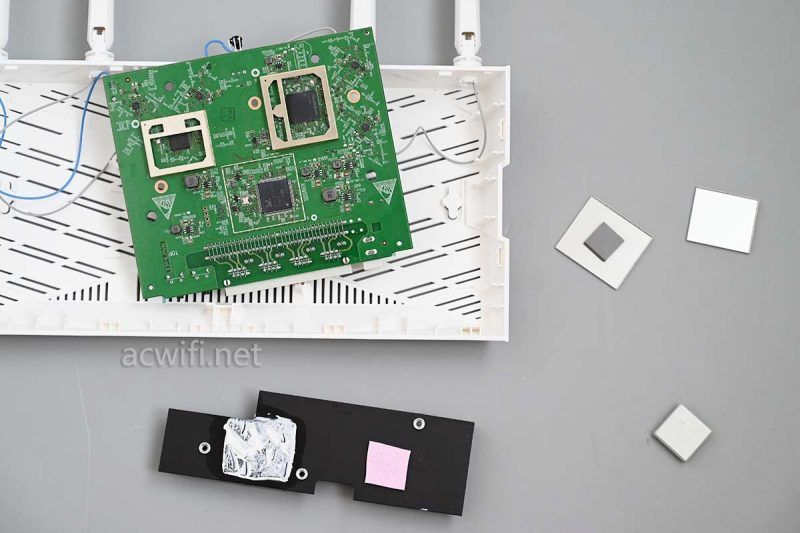

板子比较简单，也没其它看了。至此，XDR3010拆机完成：

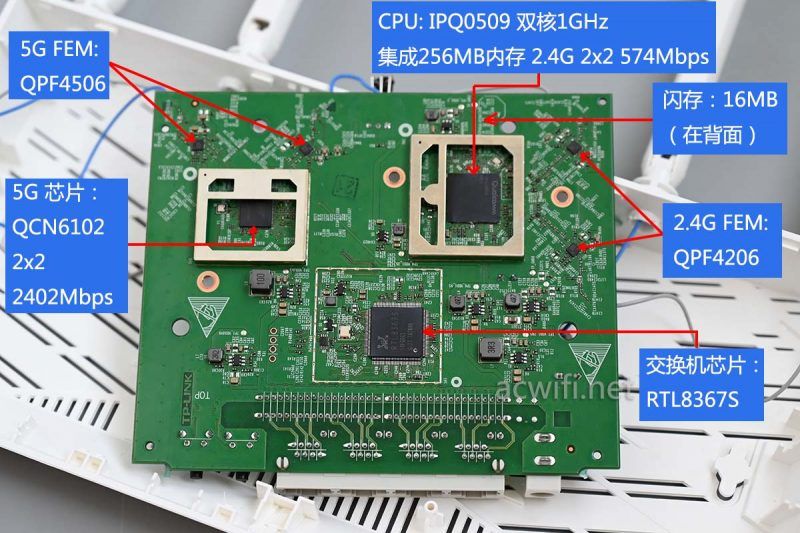

XDR3010的所有芯片型号汇总图如下：

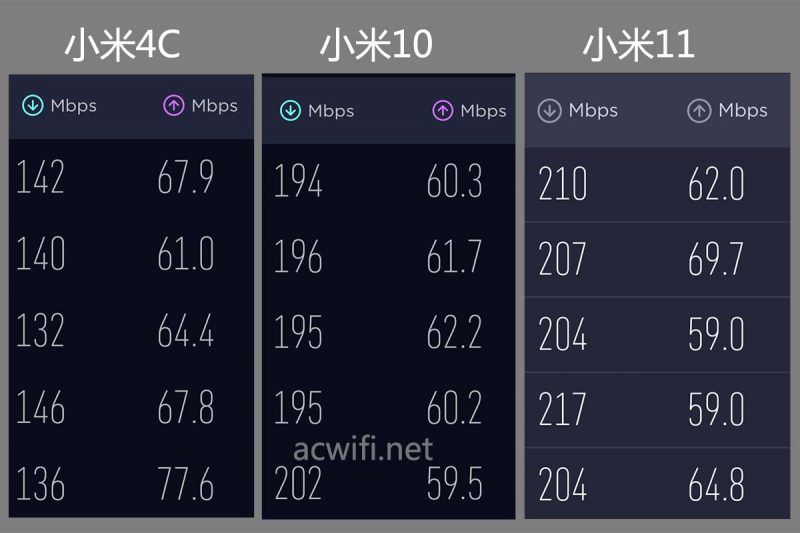

用三台手机在楼下D点位置测速看看：（500兆宽带，只测5G 44信道）
从这个D点位置测速结果来看：
如果对比红米AX3000，XDR3010明显快些，特别是在支持160MHz的小米11身上。

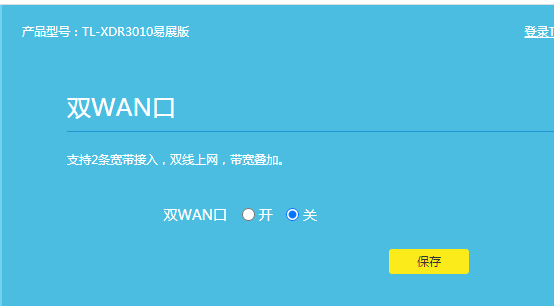

如果对比小米AX3000，两者差不多，但差价100元，而且XDR3010居然有端口自定义功能，支持双WAN、端口聚合、IPTV单线复用。

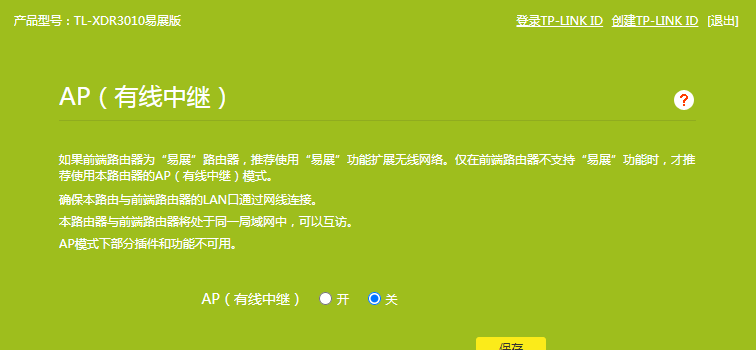

TP-LINK终于更新了AP模式，做成了独立的选项。在应用管理里面：
XDR3010适合面积不大的空间使用，面积越大，你就越需要考虑其它，例如XDR5430、XDR5480、XDR6080。
也适合多台有线组网，比如一个房间一台，准没错。如果一个房间放一台，建议把信号强度调低。（在应用管理里面有个信号强度调节。）
